Компьютерная сеть в собственной квартире. Часть 2

Ткаченко В.Б.
При копировании статьи
ссылка на источник обязательна.

В наше время глобального развития сетевых технологий отдача от компьютера не связанного с другими минимальна. Обмен данными, загрузка программного обеспечения, игры наконец - все это в данный момент так или иначе связано с сетями. В данной статье будет рассмотрена организация малых локальных сетей, что пригодится как для небольшого офиса или компьютерного класса или интернет-клуба, так и просто для друзей живущих в одном доме, или тех кто желает создать "семейную" сеть в собственной квартире.

Первая часть статьи.

Настройка программного обеспечения и тестирование локальной сети

Рассмотрим настройку программного обеспечения одноранговой локальной сети на основании наиболее распространенных операционных систем - MS-Windows 95/98/Me и Windows 2000. Обмен данных в сети на уровне программного обеспечения осуществляется с помощью протоколов. Из них наиболее распространенными являются TCP-IP, IPX/SPX и NetBEUI.

Протокол NetBEUI обеспечивает доступ одних пользователей локальной сети к ресурсам других. Для его установки находим на рабочем столе значок "Сетевое окружение". Кликнем на нем правой кнопкой мыши, в появившемся меню выбираем "Свойства".

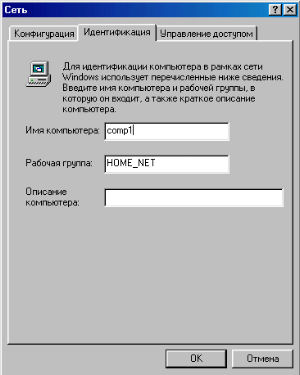

Появляется окно "СЕТЬ". Выбираем закладку "Идентификация". Здесь в графе "Имя компьютера" мы должны указать уникальное имя данного компьютера. В графе "Рабочая группа" указывается общее для всех компьютеров нашей сети имя группы (если вы хотите отделить часть компьютеров от других назначьте для них другое имя рабочей группы). В графе "Описание" можно ввести краткую информацию о конкретном компьютере (к примеру для удобства его нахождения в сети).

Теперь установим непосредственно сам протокол NetBEUI. В закладке "Конфигурация" выбираем "Добавить".

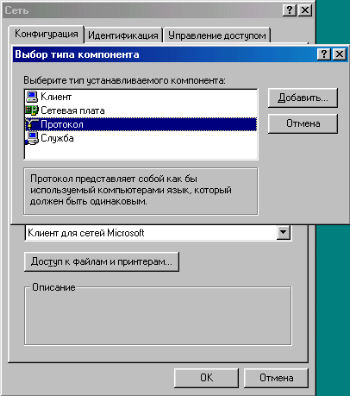

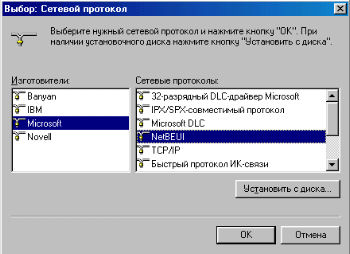

В появившемся окне "Выбор типа компонента" пункт "Протокол", а затем в левом окошке выбираем "Microsoft", в правом - " NetBEUI ". Нажимаем кнопку "ОК".

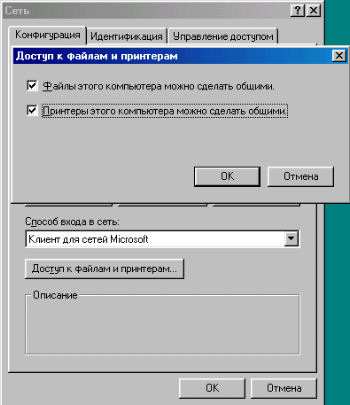

Теперь дадим возможность пользователю компьютера предоставлять свои папки и принтера для общего доступа. В окне сеть кликнем на кнопке "Доступ к файлам и принтерам", в появившемся затем одноименном окне поставим галочки напротив строк "файлы этого компьютера можно сделать общими" и "принтеры этого компьютера можно сделать общими".

После этого закроем окно "сеть" нажав на кнопку "OK". Перегрузим компьютер в ответ на запрос системы. После этого выполним эту операцию над всеми остальными компьютерами в сети. В окне "Сетевое окружение" мы теперь можем увидеть все компьютеры, подключенные к сети. Для того, чтобы предоставить доступ к вашим данным другим пользователям сети, в проводнике выбираем папку, которую хотим сделать общей. Кликнем на ней правой кнопкой мыши. Из появившегося меню выбираем "ДОСТУП".

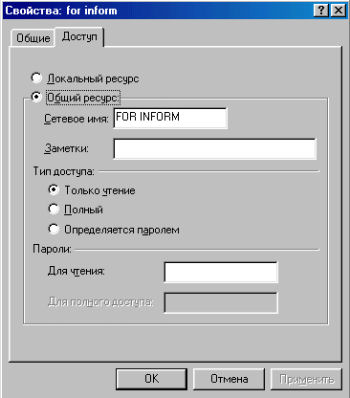

Ставим галочку напротив "Общий ресурс". Придумываем имя для папки (как она будет видна в сети) и выбираем тип доступа. Любой вид доступа можно защитить паролем. Проделав вышеуказанные операции, нажимаем кнопку "ОК".

Если все было сделано правильно, то иконка папки изменяется на папку, стоящую на руке, и вы все сделали правильно. Теперь наш компьютер и разрешенные для доступа ресурсы доступны через окно "сетевое окружение".

Помните о безопасности - не открывайте доступ к системным папкам, и не открывайте папки на полный доступ

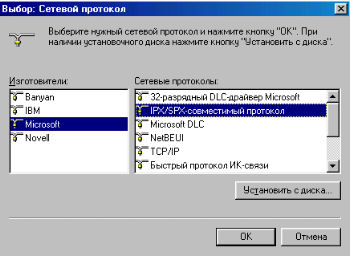

Протокол IPX/SPX используется сетевой операционной системой Novell Netware. Он может использоваться как для взаимодействия компьютеров в сети, некоторых автономных сетевых устройств (к примеру принтеров со встроенными сетевыми картами). Кроме того, он необходим для взаимодействия сетей Microsoft c сетями Novell Netware. Если у вас возникла необходимость установить этот протокол, осуществляется это так же как и в случае с NetBEUI (закладка "Конфигурация", "Добавить", "протокол", "IPX/SPX").

Протокол TCP/IP является наиболее распространенным в настоящее время и используется не только в Internet, но и в локальных сетях. Установить этот протокол необходимо, к примеру, если в вашей сети есть хотя бы одно интернет-подключение, доступ к которому вы хотите предоставить и остальным компьютерам сети.

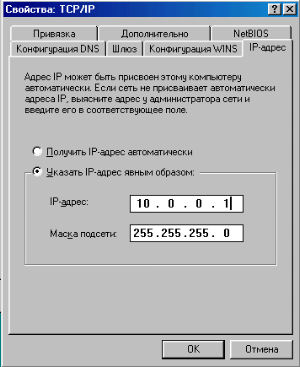

В окне "Сеть" через закладку "Конфигурация" добавим протокол TCP/IP. Откроем окно свойств протокола и заполним закладку IP-адрес. В графе "маска подсети" введем число 255.255.255.0 . Это позволит адресовать в пределах нашей сети до 254 компьютеров. В графу IP-адрес введем значение 10.0.0.Х, где Х - уникальное число для каждого компьютера сети. Компьютеру с выходом в Интернет присвоим Х=1

Остальным вместо X - числа в порядке возрастания. Перезагрузим компьютер.

Когда протокол TCP-IP установлен в нашей сети, мы можем проверить качество сетевых соединений с помощью утилиты PING, запускаемой в DOS-окне. Принцип работы утилиты состоит в обмене данных между тестируемыми компьютерами в сети. Упрощенная строка вызова утилиты следующая:

> ping [-t] [-l размер] [адрес компьютера]
где:

-t - выполнение до сброса пользователем (нажатие <Ctrl>+<C>)
-l - определяет размер пакетов, которыми осуществляется обмен (стандартно 32 байта, но я бы порекомендовал бы 5000 чтобы сильнее нагрузить соединение).

Пример работы утилиты:
> ping -t -l 5000 10.0.0.1

Pinging 10.0.0.1 with 5000 bytes of data:

Reply from 10.0.0.1: bytes=32 time<10ms TTL=32
Reply from 10.0.0.1: bytes=32 time<10ms TTL=32
Reply from 10.0.0.1: bytes=32 time<10ms TTL=32
Reply from 10.0.0.1: bytes=32 time<10ms TTL=32

Статистика Ping для 10.0.0.1:
    Пакетов: отправлено = 4, получено = 4, потеряно = 0 (0%)
Приблизительное время передачи и приема:
    наименьшее = 0мс, наибольшее =  10мс, среднее =  3мс

Как видно, мы можем оценить время, затраченное на передачу пакетов, и процент их потерь. Наличие хотя бы одного процента потерь говорит о проблемах с оборудованием или кабельным соединением.

Для обеспечения доступа компьютеров локальной сети в Интернет через одно соединение существует целый ряд программ. Среди них можно выделить следующие:

Winproxy - http://www.winproxy.com/
Winroute - http://www.winroute.com/
Wingate - http://www.wingate.com/

Методика настройки каждой из этих программ различна, и выходит за рамки данной статьи, интересующимся можно порекомендовать следующие адреса в Интернет:

Настройка Winproxy: http://www.ipo.spb.ru/internet/winproxy/winproxy.htm
Настройка Winroute: http://www.estav.ru/support/winroute.htm
Настройка Wingate: http://lan2inet.agava.ru/help.htm

Заключение

Данная статья написана на основе моего личного опыта по настройке локальных сетей и не претендует на полноту, но я надеюсь что она поможет вам разобраться в принципах работы локальных сетей, и научится создавать их самим.
