Создание новых наборов листа в AutoCAD 2005

Lynn Allen,
www.cadalyst.com

Предположим, вы работали над проектом, завершили его, перешли на AutoCAD 2005 и хотите поработать над этим проектом в нем. Было бы весьма болезненно импортировать каждый чертежный шаблон в менеджер наборов листов AutoCAD 2005 по отдельности. Так же вы хотите уметь использовать менеджер наборов листов чтобы должным образом установить любые наборы листа на пустом месте.

Замечание: не забывайте, что лист в наборе листа просто указатель на шаблон от существующего чертежного файла.

С чего начать.
Выберите New Sheet Set в меню Files или наберите команду Newsheetset. Вам будет доступно две опции для создания вашего нового набора листа: использовать пример набора листа как основу, или использовать существующий чертеж (рис.1).

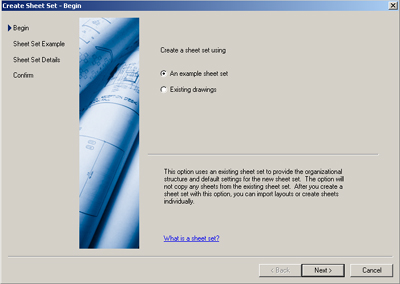

рис. 1. Установка нового набора листа в AutoCAD 2005

Если Вам уже установили набор листа на место - с надлежащими параметрами настройки, свойствами, структура каталога и так далее - во что бы то ни стало, давайте не повторно изобретать колесо! Вы можете использовать этот существующий набор листа как основание для нового. Пример набора листа который вы выбрали, обеспечивает обеспечит организационную структуру и параметры по умолчанию для нового набора листов, не копируя любой из фактических листов. Вы все еще будете способны ввести существующие шаблоны как листы из ваших чертежных файлов.

Если Вы укажетете, что Вы хотите использовать существующие чертежи для вашего нового набора листа, у Вас запросится определить одну или более папок, которые содержат чертежные файлы проекта. Шаблоны из этих чертежей могут быть импортированы автоматически в ваш новый набор листа (Это - типично более популярная опция для проектов в прогрессе}.

Если Вы укажете, что Вы хотите использовать пример набора листа, AutoCAD запросить у вас указать какой. AutoCAD 2005 имеет полудюжину встроенных наборов листа, Вы можете выбрать его в зависимость от направленности Вашего чертеже: есть два архитектурных; два гражданских; и два производственных, с вариантами для метрических или имперических единиц измерения (рис. 2).

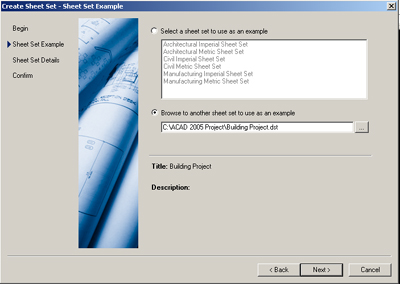

Рис. 2. Когда Вы хотите создать новый набор листа на основе существующего набора листов, AutoCAD предлагает шесть встроенных вариантов, или Вы можете определить один собственный.

Следующим шагом для обоих путей является страница Sheet Set Details (Рис. 3).

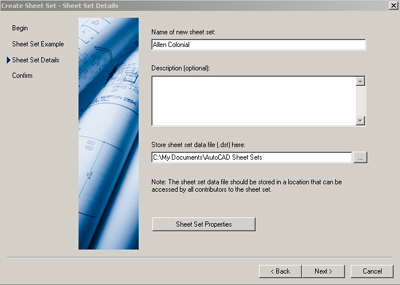

Рис. 3. Далее, дадим нашему новому набору листа имя, описание и место.

Теперь вы указываете имя для вашего набора листа, каталог, где он будет сохранен и устанавливаете свойства набора листа.

Свойства набора листа
Также в диалоговом окне Sheet Set Details находится кнопка Sheet Set Properties. Свойства набора листа - ключевая часть установки нового набора листа. Здесь Вы определите среду, с которой ваш набор листа будет работать. Рассмотрим эти свойства подробнее (рис. 4).

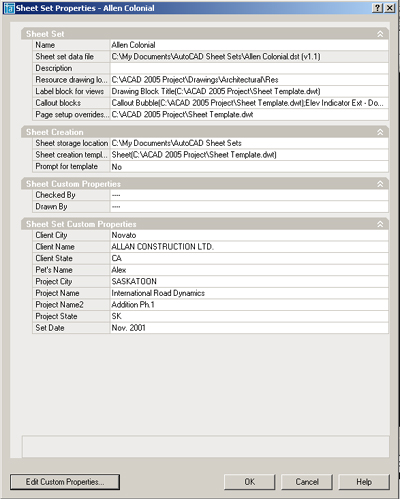

Рис. 4. Диалоговое окно Sheet Set Properties.

Name: Имя набора листа - Allen Colonial в нашем примере.

Sheet set data file: имя и путь к DST-файлу.

Description: Дополнительное описание которое вы можете назначить на ваш набор листа.

Resource drawing location: Здесь вы указываете каталоги с чертежными файлами, которые вы можете выбрать как файлы ресурсов для вашего набора листа. Вы можете легко преремещать виды пространства модели из файла ресурсов (или завершеного чертежа) на лист, это очень мощная возможность.

Label block for views: Когда вы перемещаете вид модели на шаблон (одна из очень мощных новых возможностей в AutoCAD 2005), AutoCAD будет автоматически размещать блок меток (который может содержать номер вида, масштабный фактор и т.п.). Используя новый объект Field, вы можете делать эти блоки меток невероятно сильными.

Callout blocks: Вы так же можете устанавливать блоки сносок используя поля в AutoCAD 2005. Автоматическая нумерация страниц, номера видов и т.п. Установка ваших меток и сносок должным образом может сохранить Вас уйму времени. Вы можете выбрать так много блоков сносок, как Вы хотите иметь в наличии.

Page setup overrides: Вы можете хотеть иметь разнообразие в наличии установок страницы для печати. Этот файл (DWT)содержит отмены установки страницы для набора листа.

Sheet storage location: каталог, где будут сохранятся новые листы.

Sheet creation template: Файл шаблона (DWT) который вы желает использовать для всех новых листов.

Prompt for template: Если вы имеете несколько файлов шаблонов, которые должны использовать для вашего проекта, вы будете должны установить это значение в Yes, так вы сможете выбрать соответствующий DWT-файл.

Замечание: Вы можете изменить почти все эти параметры настройки позже (для тех из Вас, кто боится обязательства).

Набор листа имеет немного настраиваемых свойств, доступных для использования как поля. Атрибуты действительно хороши для работы в пределах одного чертежного файла, в то время как поля могут работать со множеством чертежных файлов (или листов в вашем наборе листа).

Если вы выбираете создавать набор листа из существующего набора чертежных файлов, вы будете должны указать папки, которые содержат файлы. Sheet Set Wizard отобразит все чертежные файлы и шаблоны, которые доступны для импорта (рис. 5). Просто уберите отметку с любого из них, если вы не желаете включить его в новый набор листа. Примите во внимание кнопку Import Options, которая содержит два очень важных выбора. Если вы хотите, чтобы листы имели префикс имени рисунка или только имя Шаблона? Вы хотите, чтобы AutoCAD создал поднаборы в менеджере наборов листов на основе существующей структуры каталогов? Укажите ваше предпочтение в диалоговом окне Import Options.

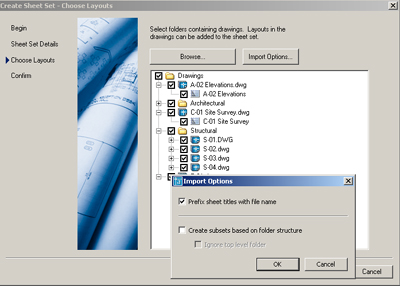

Рис. 5. Создания набора листов из существующего набора чертежных файлов.

Прежде, чем Вы завершите процесс, AutoCAD отобразит заключительные результаты - прежде, чем это будет слишком поздно. Вы можете всегда сделать изменения позже, но определенно проще сделать их тогда, когда вы еще в пределах Мастера Набора Листа. Оцените предварительный просмотр набора листа и структуру, чтобы удостоверится что вы создали именно то, что хотели.
