Детальный обзор возможностей AutoCAD 2000

Оглавление:

  1. Среда Проекта
  2. Улучшенный доступ и использование
  3. Расширенный доступ
  4. Поточный вывод
  5. Большая настройка и расширяемость

СРЕДА ПРОЕКТА

В очень реальном смысле, AutoCAD 2000 представляет перемещение от зависимости от клавиатуры в мир эффективного проектирования. Возможности типа Среды Множества Проектов (MDE), AutoCAD DesignCenter (ADC), и расширенный AutoSnap дают возможность Вам работать более интеллектуально и более эффективно чем когда-либо прежде.

Среда Множества Проектов (MDE)

Вы должно быть знакомы с Интерфейсом Множества Документов (MDI) - возможность открыть множество документы внутри единственного сеанса программы. AutoCAD 2000 берет эту концепцию и представляет MDE, Среду Множества Проектов. MDE соответствует стандартам Microsoft Windows и обеспечивает интеллектуальную среду, которая увеличивает производительность и легка в использовании. С MDE, Вы можете работать со многими чертежами одновременно и "соединять" с вашими собственными данными данные других, повторно используя предварительно определенное содержание. MDE предлагает множество возможностей, включая такие функциональные возможности высокого уровня как:

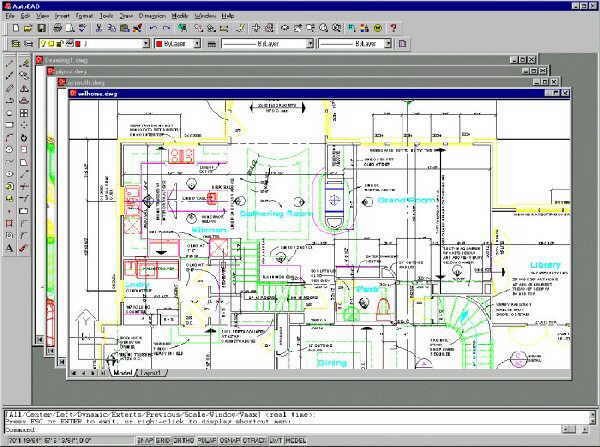

Открытие нескольких чертежей в одном сеансе AutoCAD.
Открытие нескольких чертежей в одном сеансе AutoCAD.

AutoCAD DesignCenter

AutoCAD DesignCenter (ADC), подобен по внешнему виду Windows Explorer, и обеспечивает более интуитивный и эффективный диалоговый интерфейс. С ADC Вы можете легко просматривать и копировать данные из любого чертежа, не смотря на то, открыт он или нет. Вы можете просматривать содержание чертежей в списке, включая такие свойства как блоки, определения уровней, layouts, xrefs из источников как локольные диски , сетевые диски, и сайты Интернета. Вы можете затем просто перетащить и опустить любой из этих компонентов из одного чертежного файла в любой в настоящее время открытый файл. Дополнительная автоматизация обеспечена для блоков: если и блок и целевой чертеж имеют назначенные единицы, блок автоматически масштабируется, чтобы соответствовать единицам чертежа.

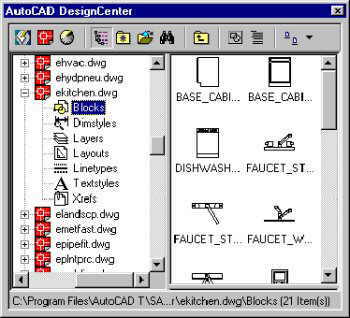

AutoCAD DesignCenter
AutoCAD DesignCenter - Дерево просмотра слева.

AutoCAD DesignCenter также обеспечивает мощным, сохраняющим время средством, которое дает возможность Вам искать чертежи, используя такую информацию как названия уровней или блоков, тема или заглавие, или дату создания. После того как чертеж найден, Вы можете загрузить его в ADC и затем перетащить чертеж или любой из его компонентов, типа блоков или уровней, непосредственно в настоящее время открытый чертеж. Для часто используемых чертежей и папок, ADC обеспечивает возможность "Закладок", которая дает Вам прямой доступ к наиболее используемым данным. Эти возможности не только сохраняют время, но также расширяют совместные проекты, где стандартизация важна.

Расширения AutoSnap и AutoTrack

Возможность AutoSnap, сначала представленная в AutoCAD 14, была значительно расширена в AutoCAD 2000. В результате, без какой-либо необходимости касаться клавиатуры, Вы можете более интуитивно и эффективно создавать и точно позиционировать новую геометрию, основанную на существующих объектах чертежа. Визуальный показ временно создаваемых линий и полученных точек расширяет средства редактирования, потому что эти линии не нужно никогда выводить на печать. AutoSnap, Ortho, и Фильтр XYPoint включены в новые команды AutoTrack и Polar. Расширение AutoSnap включают следующее:

Временно созданые с помощью AutoTrack линии и прослеживающие точки.

Временно созданые с помощью AutoTrack линии и прослеживающие точки.

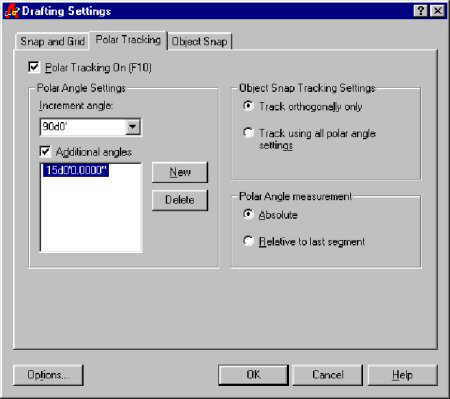

Панель Polar Tracking в Диалоге параметров черчения
Панель Polar Tracking в Диалоге параметров черчения

Поддержка IntelliMouse - Масштабирование и Панорамирование в реальном масштабе времени.

AutoCAD 2000 поддерживает Microsoft IntelliMouse и совместимые устройства в масштабирование в реальном масштабе времени и возможностями панорамирования. Вращение колеса IntelliMouse выполняет масштабирование в реальном масштабе времени, нажатие и перемещение колеса панорамирование в реальном масштабе времени, и при двойном нажатие колеса выполняет функцию показать весь чертеж. Эти действия возможны даже в середине команды.

QDIM (Быстрая простановка размеров).

Образмеривание - одна из наиболее трудоемких но необходимых задач проектировщика. Новая команда QDIM может значительно увеличить производительность. QDIM дает возможность Вам создать отдельные размеры простым выбором геометрии. В многих случаях, команда QDIM может заменять обычную процедуру определения размеров, значительно уменьшая число указаний на экране, требуемых, чтобы разместить определенные размерные элементы. QDIM поддерживает быстрое создание ряда способов определения размеров, включая шахматный, базовая линия, ордината. Например, для образмеривания части ниже требуется только четыре нажатия мыши. С новым меню простановки размеров, дополнительный щелчок правой кнопкой мыши позволяет быстро изменить  такие элементы как стиль размера или точности.

QDIM - образмеривание по четырем указаниям мышью
QDIM - образмеривание по четырем указаниям мышью

Частичное открытие и частичная загрузка.

Значительное увеличение производительности и уменьшение времени выполнения операций может быть получено при работе с большими рисунками, используя новые возможности частичного открытия (Partial Open). С помощью частичного открытия, Вы можете открывать любую необходимую часть чертежа и файлов внешних ссылок, основанных на сохраненных просмотрах или определенных пользователем уровнях или геометрии, открытой для общего доступа. При открытии только необходимых частей чертежа, требования к памяти и времени открытия значительно сокращаются, в то время как качество чертежа и возможности редактирования сохранены.

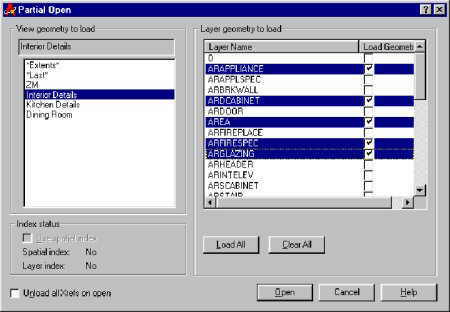

Частичное открытие чертежа, на основании уровней или областей просмотра
Частичное открытие чертежа, на основании уровней или областей просмотра

Возможность частичной загрузки (Partial Load ) также увеличивает производительность. Как только Вы частично открыли чертеж, можно использовать возможность частичной загрузки, чтобы загружать дополнительные части чертежа по мере необходимости. Как и в случае частичного открытия, дополнительная загрузка основана на сохраненных областях просмотра, Определенных уровнях, или выбранном пространстве. Контроль над количеством внешне определенных уровней и геометрии также обеспечивается. В некоторых случаях, при загрузке объекта автоматически загружаются необходимые для него данные. Например, если граница штриховки изменена, определение шаблона штриховки автоматически загружается и изменяется немедленно для обеспечении обратной связи c Вами.

3DOrbit - Постоянное оттенение и расширенное управление 3D View.

AutoCAD 2000 - новое слово в трехмерной визуализации в AutoCAD, производя это, и быстрее и более интуитивней. Например, 3DOrbit дает возможность Вам выполнить быстрое, в реальном масштабе времени вращение и масштабирование твердотельных и каркасных моделей. С 3DOrbit, Вы можете также динамически создавать, просматривать, проверять, и редактировать трехмерные модели из любого угла в перспективе или параллельной области просмотра. Дополнительно, части модели могут просматриваться, используя динамический фронтальную и заднюю отсекающие плоскости, которые уменьшают визуальную сложность трехмерных моделей.

3DOrbit в режиме Gouraud Shaded с иконкой 3D UCS

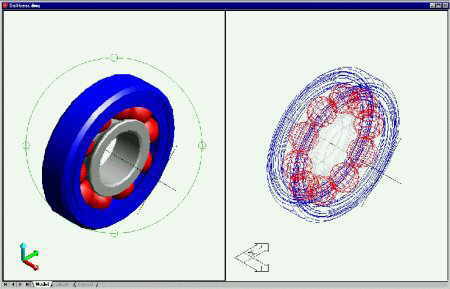

3DOrbit (слева) в режиме Gouraud Shaded с иконкой 3D UCS

Такие новые инструментальные средства визуализации как трехмерная плоскостная сетка и необязательный фронтальная и задняя отсекающие плоскости помогают проектировщикам понять и передавать их идеи в проекте. И также ряд способов оттенения, типа Gouraud и скрытого каркаса, могут быть постоянно в различных областях просмотра. Эти новые инструментальные средства визуализации помогут осуществлять просмотр трехмерных моделей проще и более интуитивней.

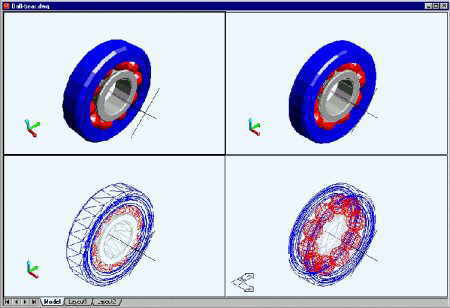

Метод постоянного оттенения
Метод постоянного оттенения

UCS на область просмотра - независимые от области просмотра пользовательские системы координат.

И новые и опытные пользователи найдут, что намного проще работать в 3D и 2D с новой возможностью UCS на область просмотра.Пользовательская система координат (UCS) может теперь быть определена " на область просмотра ". Это дает возможность Вам переходить из одной области просмотра к другому, без необходимости сбрасывать установки UCS. С помощью UCS на область просмотра, UCS может автоматически устанавливаться в соответствии с вашей текущей областью просмотра, таким образом экономя время и увеличивая эффективность. Предопределенные ортоганальные UCS, как фронт, верх, и виды сбоку обеспечиваются и могут быть созданы новым диалогом Viewports.

UCS на область просмотра

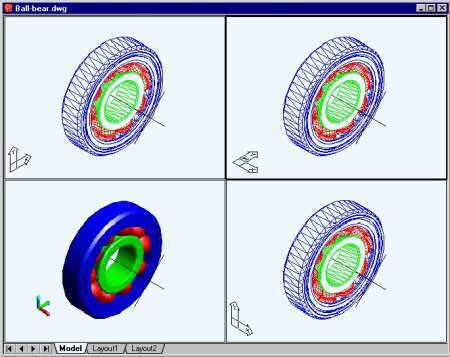

UCS на область просмотра (по часовой стрелке с верхнего левого) - Правая, верхняя, лицевая стороны.

Оперативная Ссылка и редактирование блоков.

AutoCAD 2000 имеет новую возможности оперативной ссылки и редактирования блоков, которая включают диалог редактирования ссылок и инструментальную панель Refedit, что дает возможность Вам редактировать геометрию внешней ссылки и текущий рисунок в то же самое время. Используйте это, чтобы выбрать все или часть блока или внешней ссылки и редактировать это внутри основного чертежа, то есть на месте. Выбранные объекты из внешних ссылок и блоков станут доступными для редактирования. Все другие объекты визуально потускнеют на экране, обеспечивая более простую среду для редактирования ваших выбранных объектов. Вы можете или сохранять изменения в исходном файле или отбрасывать их. Вы также имеете возможность копировать объекты из ссылки в текущий чертеж или наоборот , из текущего чертежа во внешнюю ссылку.

Дополнительная польза этой возможности - способность редактировать блоки без того, чтобы разбивать их командой explode. С Refedit, Вы можете выбирать блок внутри чертежа, редактировать его и сохранять. Если только Вы сохранили ваши изменения, все образцы того блока в чертежном файле автоматически модифицируются в соответствии с вашим изменением.

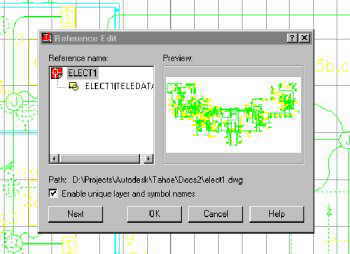

редактирование внешних ссылок
редактирование внешних ссылок.

УЛУЧШЕННЫЙ ДОСТУП И ИСПОЛЬЗОВАНИЕ

AutoCAD 2000 продолжает сдвигать интерфейс пользователя от командно-ориентированного к проектно-ориентированному. Один способ сделать это состоит в расширении производительности и создании наиболее часто используемых инструментальных средств более доступными и более легкими для использования, автоматизируя некоторые задачи и делая AutoCAD более интегрированным с Windows. Некоторые из этих возможностей включают диалог Свойств Объекта, улучшенные фильтры выбора, и контекстно-зависимые сокращенные меню от правого щелчка мыши.

Диалог Свойств Объекта

AutoCAD 2000 представляет диалог свойств объекта, который является революционным способом для просмотра и редактирования свойств объектов. Он объединяет функциональные возможности команд DDMODIFY и DDCHPROP и добавляет много других, ориентированных на объекты команд редактирования. Возможности диалога свойств объекта следующее:

Диалог Свойств Объекта
Диалог Свойств Объекта

Поиск и Замена Текста

AutoCAD 2000 обеспечивает Вас быстрым и простым методом для обнаружения и замены текста внутри чертежного файла. Вы можете использовать средство поиска, чтобы разместить текст в атрибутах блоков, аннотациях к размерам, именах гиперсвязей / URL. Как только Вы нашли текст, представляющий интерес, опция Масштаба (ZOOM) )дает возможность Вам обнаружить текст и перейти к нему в чертежном файле. Гибкие параметры поиска включают чувствительность к регистру, поиск по одному слову, ограничения на определенные типы текста (например, URL), или поиск в текущем наборе выбора вместо целого чертежа.

Диалог поиска и замены текста
Диалог поиска и замены текста.

Быстрый Выбор

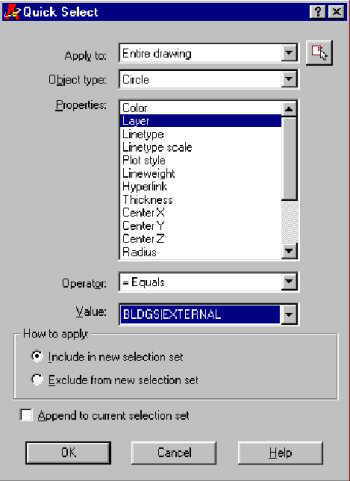

Новый диалог быстрого выбора (Quick Select) представляет подмножество команды FILTER упрощает процесс создания и фильтрации наборов выборов, основанных на свойствах объекта как тип объекта, уровнь, цвет, linetype, или lineweight. Фильтры могут применяться или исклюзивно или исключительно к всему чертежу или к текущему набору выборов. С Quick Select, например, отфильтрованный набор выбора, содержащий все объекты- окружности, найденные на данном уровне может быть сформирован очень быстро. После определения, набор выборов может быть далее очищен дополнительными приложениями Quick Select. Когда используется с диалогом Свойств Объекта, Quick Select становится мощным, быстрым, и интуитивным способом выбора и редактирования объектов AutoCAD.

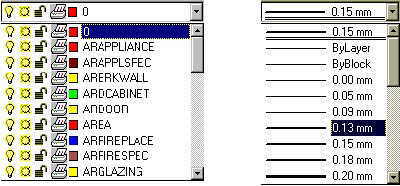

Панель инструментов "Свойств Объекта".

Чтобы поддерживать новые функциональные возможности AutoCAD 2000, панель инструментов Свойств Объекта модифицирована и включает дополнительную иконку Plot/No-plot в комбинированном списоке Layer States и новый комбинированный список Lineweight . Также была добавлена новая кнопка Plot Styles. Панель инструментов Свойств Объекта дает возможность легкого доступа к часто используемым свойствам и установкам.

Модернизации в панели инструментов свойств объекта.

Контекстные Меню - Сокращенные Меню по нажатию правой кнопки мыши.

AutoCAD 2000 значительно расширяет использование сокращенных меню по нажатию правой кнопки мыши. Сокращенные меню обеспечивают быстрый доступ к опциям, доступным для текущей задачи или команды. Например, если Вы выполняете задачу простановки размеров, сокращенное меню отображает группу опций простановки размеров или подкоманд, типа опций для изменения расположения размерного текста или степени точности.

В AutoCAD 2000 встроенно пять основных режимов сокращенных меню , и все настраиваемы и расширяемы. Основные режимы меню следующее:

Меню режима редактирования Меню режима редактирования появляется когда Вы осуществляете нажатие правой кнопки мыши на выбранном объекте, но никакая команда не активна. Для некоторых объектов высокого уровня типа размерностей, меню покажет объектно-определенные инструментальные средства редактирования.
Меню по умолчанию Меню по умолчанию появляется, когда Вы осуществляете нажатие правой кнопки мыши в области чертежа, и никакая команда не активна или когда набор выбора доступен.
Меню диалогового режима Меню диалогового режима появляются когда Вы осуществляете нажатие правой кнопки мыши на панели диалогового окна или в режиме диалога. (Показано меню правой кнопки для свойств уровня.)
Меню Командного режима Меню Командного режима появляется когда Вы осуществляете нажатие правой кнопки мыши когда команда активна. Отобюражается специфическое для этой команды меню.
Другие меню Другие меню. Нажатие правой кнопки мыши на командной строке показывает недавнюю хронологию команды. Нажатие правой кнопки мыши на любой инструментальной панели показывает список всех инструментальных панелей.

Расширения по редактированию твердотельных моделей.

Создание трехмерных твердотельных моделей значительно проще в AutoCAD 2000 с помощью полно-функционального дополнения по редактированию твердотельных моделей. Прежде всего проектировщики могут использовать преимущества графического энжайна ACIS 4.0 в AutoCAD, чтобы создавать сложные твердые модели быстро и легко. После создания эти модели могут быть легко изменены, используя методы редактирования граней, тел, и краев. Возможности редактирования включают перемещение граней, вращение, смещение, плавное изменение, удаление, копирование, и изменение цвета. Также включены возможности Flexible shelling и imprint. Вы можете выбирать грани интуитивным методом (указанием мышью). Все эти инструментальные средства доступны в легкой в использованиии инструментальной панели Solids Editing.

Инструментальная панель Solids Editing

Инструментальная панель Solids Editing

Свойства чертежа

С помощью этой возможности, Вы можете внедрять вспомогательные данные в чертежных файлах и выполнять запросы и поиск чертежных файлов, беря за основу эти данные. Чертежный файл вследствии этого становится большим чем только совокупность чертежных данных, что обеспечивает Вас возможностями поиска и управления файлами.

Люди, не работающие в AutoCAD, могут теперь видеть свойства чертежа с помощью правого щелчка мыши в Windows Explorer, что представляет собой сокращенную команду Properties за пределами AutoCAD. Это добавляет значение чертежным файлам, позволяя пользователям, которые не имеют AutoCAD, видеть информацию о чертеже. Используя эту возможность вместе с возможностью Advanced Find в AutoCAD DesignCenter легче находить или каталогизировать рисунки.

Дополняя API к этой новой возможности AutoCAD, независимые разработчики могут далее расширять ее информативность.

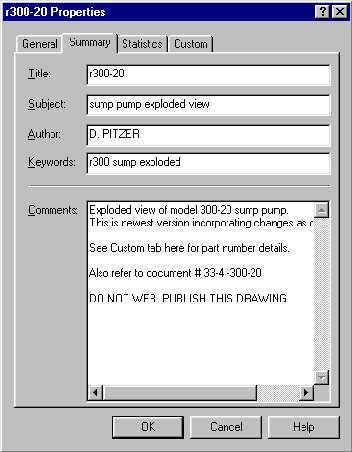

Диалога свойств чертежа

Диалога свойств чертежа

Текстовые Расширения

Текстовые расширения включают следующее:

Менеджер Свойств Уровня

AutoCAD 2000 имеет новый Менеджер Свойств Уровня, изменяемого размера, который обеспечивает больше чем в два раза большую площадь для списка имен уровней чем в AutoCAD R14. Расширение Менеджера Свойств Уровня включает:

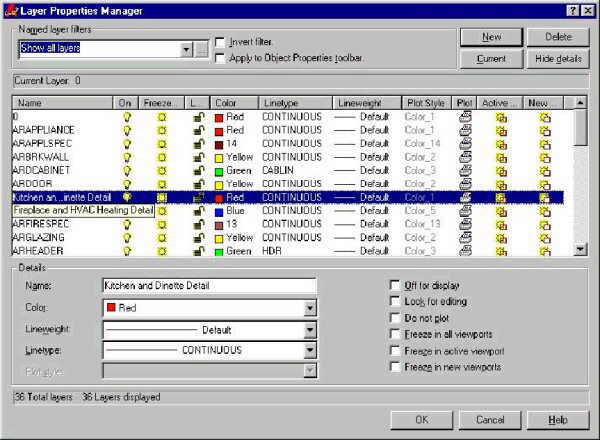

Менеджер Свойств Уровня
Новый Диалог Менеджера Свойств Уровня.

AutoCAD 2000 также дает возможность Вам указать, должны ли уровни быть доступны для печати или нет, с помощью нового свойства Plot layer. Уровни, которые имеют Plot layer выключенной, невидимы в предварительном просмотре перед печатью. Доступность для печати не воздействует на отображение уровня.

Расширенные Символьные имена (ESN).

В AutoCAD 2000, длина для символьных имен (уровни, блоки, dimstyles, linetypes, views, и так далее) был расширены от 31 до 255 символов. Также поддерживаются пробелы и некоторые специальные символы. Все диалоги и команды AutoCAD 2000, которые показывают символьные имена, модифицированы, чтобы разместить более длинные имена. Если символьное имя слишком длинное для показа в текстовой области диалога, TextTip будет полностью его отображать, если Вы подведете курсор к имени.

AutoCAD программное обеспечение 2000 сохраняет и показывает символьные имена, точно как Вы первоначально набирали их, включая символы верхнего /нижнего регистра. Внутренне, AutoCAD 2000, рассматривает символьные имена без учета регистра, что означает, что Вы не может создавать два символьных имени из одних и тех же символов, отличающихся только регистором.

Расширение образмеривания.

Расширения к средству простановки размеров в AutoCAD 2000 включают переработанное диалоговое окно Dimension Style, которое предлагает быстрое, более интуитивное динамическое редактирование размерности. Подокно предварительного просмотра теперь автоматически модернизируется, чтобы отразить изменения в установках размерности.

менеджер стилей образмеривания

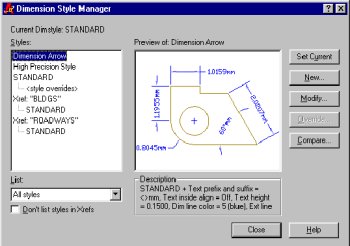

Диалоговое окно менеджера стилей образмеривания (Dimension Style)

Другие расширения простановки размеры включают:

Расширения Диалога Bhatch

Диалог Bhatch в AutoCAD 2000 теперь представляет параметры штриховки по двум панелям, Быстрой (Quick) и Продвинутой (Advanced), и имеет рационализированный интерфейс. Предварительный просмотр штриховки доступен теперь из сокращенного меню по правому щелчку мыши, позволяя Вам быстро проверить установки.

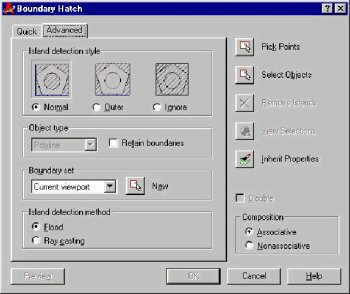

Диалог Bhatch

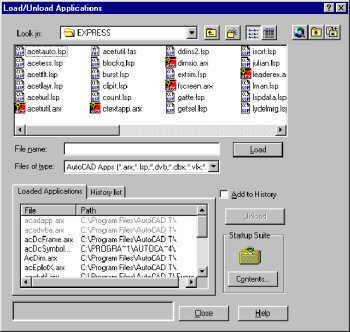

Диалог Appload.

Переработанный диалог Appload в AutoCAD 2000 имеет новую опцию Startup Suite, которая дает возможность, создавать, сохранять и редактировать список часто используемых приложений Visual Basic, Visual LISP, compiled LISP, and ObjectARX, чтобы загружать их автоматически во время запуска AutoCAD.

Диалог Appload

Возможность Drag and drop позволяет Вам переместить приложения из области диалога или из Windows Explorer и поместить их или в список загружаемых приложений или в Startup Suite. Вы можете даже соединяться непосредственно с Интернет одним щелчком мыши и загрузить приложение непосредственно из Сети. Стандартная навигация MFC Explorer, типа Фаворитов, обеспечивается в верхней части диалога.

Диалог Запуска.

Диалог Запуска также переработан, и теперь обеспечивает большую область для предварительного просмотра чертежей и путей к чертежным файлам.

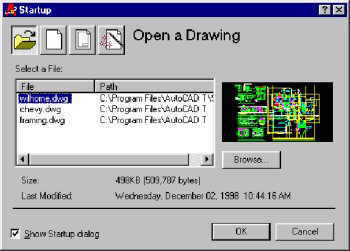

Диалог Запуска
Новый Диалог Запуска в AutoCAD 2000 - Открытие чертежа.

Стандартизация Командной строки.

В AutoCAD 2000, командная строка была стандартизирована для более непротиворечивого, более легкого для чтения формата. Приглашение командной строки более определенное, с параметрами в зависимости от текущей функции. Когда необходимо, отображаются переменные системы, которые воздействуют на команду. Сравнение приглашений ко вводу команды для команды FILLET показывается ниже.

Командная строка R14:

Команда: _fillet
(TRIM mode) Current fillet radius = 0.5000
Polyline/Radius/Trim/<Select first object>:

Командная строка AutoCAD 2000

Command: _fillet
Current settings: Mode = TRIM, Radius = 0.5000
Select first object or [Polyline/Radius/Trim]:

SAVEAS.

В AutoCAD 2000, функция SAVEAS теперь допускает выбирать формат файла другой чем AutoCAD 2000, как формат по умолчанию для повторенного сохраняет в течение сеанса. Если Вы сохраняете чертеж в версию другую чем по умолчанию, AutoCAD 2000 помнит, который формат файла был выбран и сохраняет чертеж в этом формате в последующем в командах SAVE, QSAVE, или AUTOSAVE, которые не вызывают диалог. Когда Вы пробуете сохранять чертеж в старом формате, AutoCAD 2000 проверяет ваш выбор формата перед сохранением файла в указанном формате. Это новая возможность сохранения, позволяет Вам более удобно работать в среде различных версии AutoCAD.

РАСШИРЕННЫЙ ДОСТУП

В сегодняшнем объединенном, быстро изменяющемся мире, пользователи имеют большую потребность разделенного доступа к проектам и проектной информации. AutoCAD R14 дал возможность Вам публиковать чертежы в Интернет. AutoCAD 2000 расширяет эту возможности, позволяя осуществлять доступ к файлам через WWW, гиперсвязи, печать DWF-файлов, связь с базами данных, и расширяя DXF ™, что дает возможность Вам соединять и передавать ваши проекты любому, в любом месте, в любое время.

Прямой Доступ к броузеру.

Пользователи AutoCAD хотят использовать Интернет чтобы хранить или обращаться к AutoCAD-ориентированным данным, включая основные и ссылочные чертежные файлы (DWG и DXF) также как DWF, LSP, SCR, MNU, и ARX-файлы. AutoCAD 2000 включает несколько новых инструментальных средств, которые упрощают процесс поиска и доступа к файлам в Интернета.

Новые кнопки для интернет в AutoCAD
Новые кнопки для интернет в AutoCAD - Поиск в Web, Промотреть фавориты, и добавить к фаворитам.

Большинство диалогов файлового ввода/вывода в AutoCAD 2000 обеспечивает прямой доступ в Интернет через три новых кнопки. AutoCAD 2000 распознает URLS в выбранных операциях файлового ввода/вывода. Так, например, Вы можете легко открывать или сохранять чертежные файлы в или из Интернет-сайтов, используя стандартныедиалоги File>Open иFile>Save As, которые Вы используете, чтобы открывать и сохранить фалы на локальных или сетевых дисках. С этими новыми функциональными возможностями, адрес типа следующего мог бы быть введен в область редактирования имени файла в диалоге OPEN или выбран из Фаворитов:

http://www.project-drawings.com/project89-2/mydrawing.dwg

AutoCAD 2000 позволяет осуществлять доступ к внешним ссылкам по URL-путям, так, чтобы чертеж, размещенный на удаленном сервере Интернет мог использоваться постоянно.

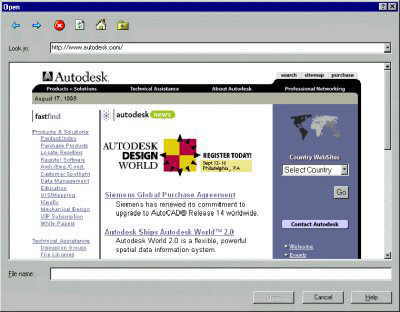

Диалог Ввода/вывода файлов в Интернет
Диалог Ввода/вывода файлов в Интернет - Диалог Open

Кроме того, AutoCAD 2000 имеет дополнение, позволяющее осуществлять search-and-save и возможность распознавания URL. Эта возможность также доступна через API, так что разработчики будут иметь доступ к открытию файлов в Интернет и URL.

Объектные гиперсвязи.

С мощной новой возможностью гиперсвязей Вы можете легко присоединять гиперсвязи к объектам AutoCAD и затем связать его с любым DWG-файлом, Windows-документом, URL, и так далее. Диалог Insert Hyperlinks и новая инструментальная панель Web мощна, легка в использовании, и непротиворечива с другими приложениями Microsoft Office.

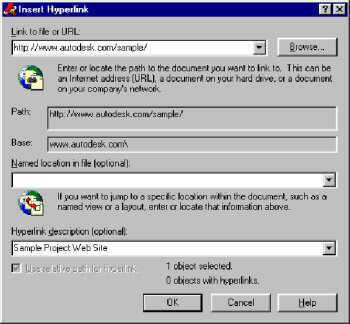

Диалог Insert Hyperlink
Диалог Insert Hyperlink

Панель инструментов Сети.

AutoCAD 2000 представляет панель инструментов Internet Web и Internet-курсор. Internet-курсор обеспечивает динамическую обратную связь, когда он сталкивается с объектом с гиперсвязью в чертежном файле. Подобно Forward и Back кнопкам передвижения в Интернет-броузере, подобные кнопки на инструментальной панели Web дают возможность Вам легко и эффективно перемещаться назад и вперед между посещенными Web-сайтами, документами Word, таблицами Excel, чертежами AutoCAD и другими файлами.

Панель инструментов сети и Internet-курсор

EPlot - Электронная печать DWF-файлов.

Электронная печать (ePlot) в AutoCAD 2000 обеспечивает Вас всеми возможностями - управлением, точностью функциональностью, в которых Вы нуждаетесь при печати предназначенных для Интернет DWF-файлам. С помощью ePlot, Вы получите точность печати документов при экономии времени и денег на вывод твердой копии. Возможности EPlot включает:

DbConnect - Связ с Базами данных.

DbConnect увеличивает мощность и гибкость базы данных и интегрирует взаимодействие с ними в среду AutoCAD 2000. С dbConnect, Вы можете предоставлять информацию в чертежных файлах для разделенного доступа, связывая информацию базы данных непосредственно с объектам AutoCAD.

DbConnect Менеджер - центр административыных возможностей dbConnect. Его диалог обеспечивает центральное расположение администратора, для того чтобы управлять и организовать все аспекты связей ваших баз данных. Из этого единственного диалога Вы можете легко видеть, какие базы данных присоединены, просмотреть или сделать запрос, используя панель инструментов или сокращенное меню от правого щелчка мыши.

Вы можете просматривать таблицы базы данных и запросы, используюя диалог просмотра данных в dbConnect's. Этот диалог обеспечивает простой и мощный интерфейс для просмотра отчетов базы данных. С помощью Excel-подобного диалога, действия типа поиска связанных элементов в файле проекта, присоединение строк к элементам, печать записей просты и доступны. Возможность Auto-View позволяет Вам найти связанные с базой данных объекты в чертежном файле или в базе данных. В зависимости от ваших прав доступа к базе данных, Вы можете добавлять, изменять, и даже удалять записи базы данных непосредственно из диалога Auto-View без загрузки приложения работы с базой данных.

Одна из наиболее мощных характеристик базы данных - способность осуществлять запросы к базе данных. Эти запросы дают возможность Вам отыскивать, просматривать, и анализировать данные из базы данных. Редактор запросов dbConnect's дает всем пользователям, от новичка до эксперта мощные способы формировать и представлять на рассмотрение запросы изнутри AutoCAD, включая Quick Query, Range Query, Query Builder, и SQL Query.

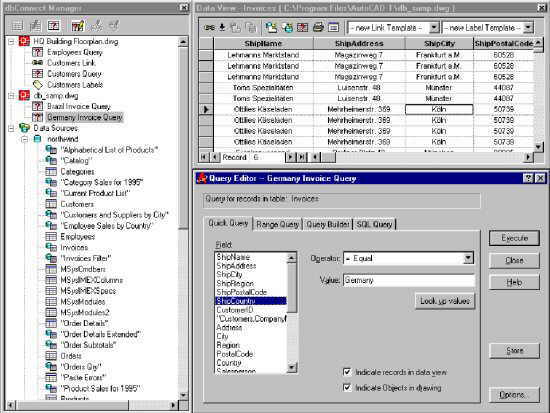

dbConnect, Data View, и Query Editor
По часовой стрелке: Менеджер dbConnect, Data View, и Query Editor

Расширения DXF.

В AutoCAD, формат DXF синонимичен с форматом DWG. Все версии AutoCAD всегда были способны работать с DXF-файлами через знакомые команды, которые дают доступ и сохраняют чертежные файлы. AutoCAD 2000 расширяет эту мощную возможность, обеспечивая улучшенный обмен с базами данных, более "интеллигентные" DXF-файлы, более высокую степень взаимодействия, и сокращение времени загрузки.

ПОТОЧНЫЙ ВЫВОД.

AutoCAD 2000 включает много новых возможностей, и расширения для работы над проектом. Эти возможности включают введение концепции планировки, т.е. способности создавать непрямоугольные области просмотра, дополнение Lineweight как свойства объекта, расширения по работе с текстом, OLE-масштабирование текстовой высоты, и более гибкий интерфейс вывода на печать.

Планировки - Различные планировки пространства листа

Новая возможность планировок (Layouts) в AutoCAD 2000 дает Вам возможность создавать множество планировок пространства листа в одном чертеже. Вы можете теперь визуально составлять чертеж на виртуальном листе бумаги. Прилагающиеся визуальные команды определения области печати, конфигурирование области печати по определенному масштабу, области печати, размеру области печати, ориентации печати, и устройства вывода на печать делают все это простой задачей. Множество планировок для одного чертежа дает возможность иметь несколько чертежных листов в одном чертежном файле. Также каждая планировка хранит собственные установки для печати.

Панели Model и Layout в AutoCAD 2000

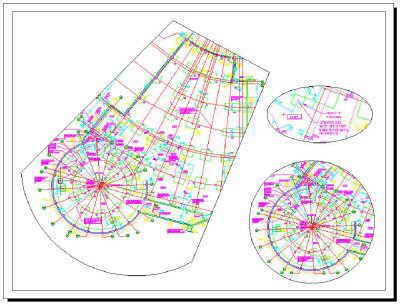

Непрямоугольные области просмотра (viewports)

В AutoCAD 2000, области просмотра (viewports) могут быть определены или отсекаться любой закрытой формой; они больше не должны быть прямоугольными. Эта возможность делается для более эффективного использования пространства чертежа и дает гибкость в представлени данных в области просмотра, настраивая ваши области просмотра для покрытия минимально необходимых областей.

Непрямоугольные области просмотра (viewports)

Новая инструментальная панель Viewport дает возможность Вам легко назначить стандартные масштабы области просмотра, типа 1:1, 1:4, и 1:100, и указывать любой не стандартный масштаб в зависимости от ваших нужд. Как только Вы установили масштаб для области просмотра, Вы имеете опцию в AutoCAD 2000, чтобы блокировать масштаб области просмотра. При использовании нового диалога Viewport, Вы можете легко устанавливать планировку для стандартных ортоганальных видов.

Панель инструментов Viewports.

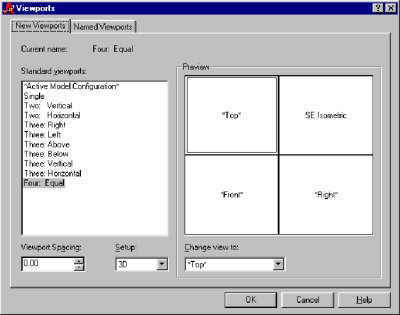

диалог Viewports

Расширение печати.

Виртуально все пользователи AutoCAD генерируют вывод в одной или другой форме. Больше всего генерируются бумажные копии, и в AutoCAD 2000, многие будут хотеть создавать DWF или выводить ePlot. Традиционные ADI-драйвера отвечающие за печать были заменены на новые драйвера из Heidi® Device Interface (HDI).

В дополнение к техническим преимуществам, HDI использовался, чтобы создать новый набор современных графических пользовательских интерфейсов, основанных на стандарте Windows. И планировки и расширение печати обеспечивают непротиворечивый вывод с небольшими усилиями и улучшенной скоростью выполнения. Рассмотрим эти новшества:

Толщина линий.

Если Вы не желаете использовать Стили печати, чтобы управлять толщиной линии, AutoCAD 2000 представляет новый объектный атрибут - Lineweight для применения к уровням и объектам вашего чертежа. Lineweights может быть назначен из панели инструментов Object Property и в Менеджере Свойств Уровня. Lineweight представляет другое расширение WYSIWYG в AutoCAD 2000 для просмотра и печати, предоставляя Вам больший контроль над экранным устройством отображения и выводом на печать.

Атрибут толщины линий (Lineweight)в AutoCAD 2000.

OLE-Масштабирование Текста.

Новый, легкий в использованиии диалог Масштабирования OLE-обьектов обеспечивает ряд способов управлять размером текстовых OLE-объектов, обеспечивая более точную печать и лучшую интеграцию с другими приложениями Windows. Вы можете обращаться к новому диалогу в любое время в течение сеанса редактирования. Вы можете масштабировать OLE-объекты следующими методами:

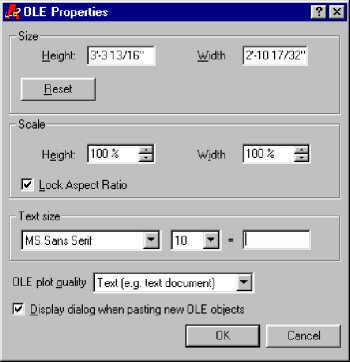

Диалог Свойств OLE

Поддержка True Color

AutoCAD 2000 перешагнул 255-цветовой барьер с 24-разрядной поддержкой True Color визуализированных и растровых изображений, увеличивая качество отображения на экране и качества твердой копии. Стандартная команда ZOOM может также теперь использоваться на визуализированных изображениях.

БОЛЬШАЯ НАСТРОЙКА И РАСШИРЯЕМОСТЬ

AutoCAD всегда был открытым для адаптации приложением, но никогда настолько как AutoCAD 2000. Дополнение Visual LISP API к AutoCAD 2000, например, не только модернизирует среду AutoLISP, но также значительно расширяет поддержку ActiveX в AutoCAD включением дополнительных объектов и событий ActiveX . AutoCAD 2000 также расширяет функциональные возможности VBA, поддерживая множество VBA-проектов и обеспечивая возможность внедрения VBA-проектов в чертежи AutoCAD. Разработчики могут теперь использовать ObjectARX 3.0, чтобы иметь доступ от базовых классов в базе данных ObjectARX для всех объектов AutoCAD.

Интегрированная Среда Разработки Visual LISP

Современная интегрированная среда разработки (IDE) Visual LISP позволяет удобно и просто создавать, отлаживать, и тестировать приложения AutoLISP. С обширными возможностями Visual LISP, такими как набор функций LISP, объектные реакторы, доступ к ActiveX объектам AutoCAD из AutoLISP, и другими функциональными возможностями, настройка AutoCAD никогда не был более простой. Главные возможности Visual LISP включают:

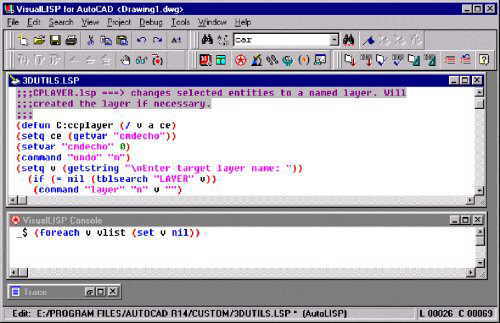

Редактор Visual LISP обеспечивает полноценную среду разработки.

Полная объектизация

В AutoCAD 2000, производители могут теперь иметь доступ ко всем классам объектов AutoCAD в базе данных AcDb в ObjectARX. Это дает возможность фундаментально изменять объекты, сформированных из существующих объектов базы данных AutoCAD. Переход к объектно-ориентированной архитектуре, начатой в AutoCAD R13 и продолженный в R14, теперь закончен в AutoCAD 2000.

Расширения и События ActiveX

Пользователи AutoCAD 2000 имеют больший набор AutoCAD объектов ActiveX для настройки и программирования. Это означает, что Вы можете создавать и манипулировать большим количеством объектов и программы основанных на объектных средах типа VBA, и новый Visual LISP.

AutoCAD 2000 также предлагает разработчикам увеличенный набор событий ActiveX, которые могут вызывать приложения, для загрузки или реактивации среды AutoCAD. Приблизительно 22 прикладных и документальных уровня было добавлено в AutoCAD 2000. Это расширение дает разработчикам больше гибкости в настройке структур, которые были бы иначе должны "синхронизироваться" с редактором AutoCAD или базой данных. Эта расширенная возможность дает Вам свободу в модификации AutoCAD 2000 через основанные на объектах среды типа VBA и Visual LISP так, чтобы это работало таким образом, как Вы хотите.

VBA Проекты

С AutoCAD 2000, пользователи и разработчики могут формировать, загружать, и внедрять множество VBA проектов в AutoCAD, по сравнению с пределом в один проект в R14. Эти расширенные возможности также допускают пользователям и разработчикам распределять настроенные решения, сделанные в VBA, которые должны остаться в чертежном файле.

Диалог опций

Новый диалог опций (Options) обеспечивает свободный доступ к новым средствам управления в AutoCAD 2000 с помощью обьединения установок из прежнего диалога настроек Preferences. Вместе эти усовершенствования улучшают сопровождение системы, и дают Вам управление, в котором Вы нуждаетесь в вашей среде проектирования. Диалог Options:

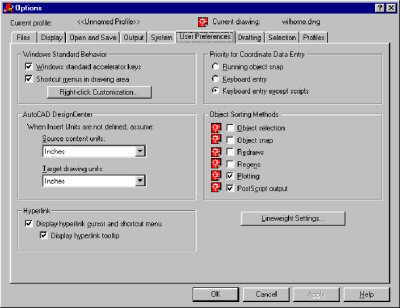

Диалог Options - панель User Preferences

Инструментальная панель и UI API

AutoCAD R14, представил Автоматизацию ActiveX как AutoCAD API. AutoCAD 2000 расширил этот интерфейс, добавляя два новых объекта - MenuBar и MenuGroup к базе данных ObjectARX. Эти дополнения обеспечивают бесшовную интеграцию API, особенно, там ,где панели инструментов - привилегированный метод взаимодействия пользователя с программой.

Расширения API

Много новых возможностей в AutoCAD 2000 имеет интерфейс прикладного программирования (API), которое дают пользователям и разработчикам контроль над средой AutoCAD и набором объектов баз данных. Основные возможности, доступные через AutoCAD API, следующие:
