Детальный обзор возможностей AutoCAD 2011

25 марта 2010 года корпорация Autodesk объявила о выходе очередной версии своего флагманского продукта, AutoCAD 2011. Ниже представлен детальный обзор возможностей этой новой версии AutoCAD.

Интерфейс пользователя

Интерфейс пользователя в AutoCAD 2011 не претерпел существенных изменений по сравнению с предыдущей версией, так что пользователи AutoCAD 2010 почувствуют себя комфортно в новой версии после нескольких минут ее изучения. Новые возможности интерфейса пользователя таковы:

• Возврат к темному фону пространства модели с новой координатной сеткой, напоминающей миллиметровую бумагу.
• Средства навигации теперь закреплены вдоль правой стороны экрана.
• Панель инструментов быстрого доступа теперь включает падающее меню для выбора текущего рабочего пространства.

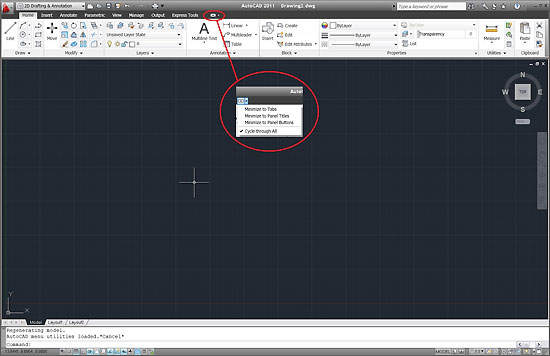

• Новое падающее меню ленты, которое управляет уровнем детализации панели ленты.

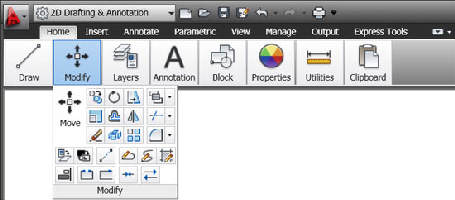

Ленты теперь используют иерархическую структуру, подобную падающему меню. Это упрощает использование детализированные панелей лент, при этом для их отображения на экране занимается не так много места.

Пиктограммы UCS и 3D-гизмо теперь отображаю каждую ось разным цветом, чтобы упростить ориентирование при перемещении и вращении в 3D-пространстве. Ось X - красного цвета, ось Y - зеленая, и ось Z - синяя.

Производительность черчения в 2D

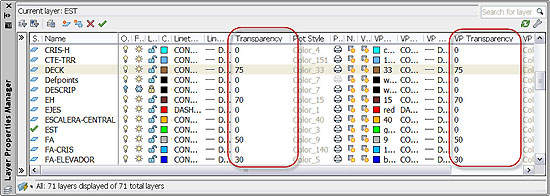

Если вы предпочитаете работать в 2D, то вы найдете полезными следующие новые возможности: Видимость объектов. Вы можете использовать расположенные в контекстном меню инструменты для управления видимостью объектов. Инструмент Isolate Objects делает видимыми только выбранные объекты, а инструмент Hide Objects наоборот, отключает их видимость. Управление видимостью объектов позволяет вам базой данных чертежа, не беспокоясь о том, какому слою объекты принадлежат. Выбор объектов. Инструмент Select Similar позволяет выбирать объекты, соответствующие определенному критерию. Select Similar работает подобно налагаемому пользователем фильтру, позволяя создавать наборы объектов на основании их определенных свойств. Функция доступна в контекстном меню в то время, когда текущая команда ожидает указание объекта (сообщение "Select Objects" в командной строке. Создание объектов. Команда контекстного меню позволяет вам создавать объекты со свойствами, идентичными свойствам выбранных на экране существующих объектов. Например, выбрав в режиме Add Selected определенный размер на чертеже, помимо установки свойства также будет вызвана и соответствующая команда образмеривания AutoCAD. Прозрачность. Полностью новое свойство объектов Transparency (прозрачность) теперь также доступно в таких диалоговых окнах как Layer, Plot и Properties. Прозрачность можно назначать пообъектно или послойно (также как цвет или тип линии), со значеним от 0 ( полностью непрозрачный) до 90 (почти невидимый). Если вы будите выводить на печать прозрачные объекты (вместо того, чтобы использовать их только для визуализации), имейте ввиду, что печать будет происходить значительно медленней чем обычно, так как для обработки прозрачных объектов необходима растеризация всего чертежа.

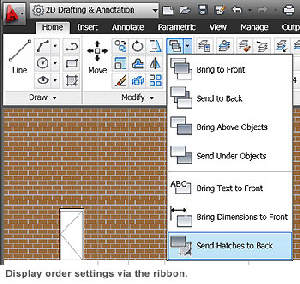

Штриховка и градиенты. Благодаря оперативному предварительному просмотру, отображению порядка размещения параметров, поддержке зеркальной штриховки (через переменную MIRRHATCH), раздельное штрихование (а не единственный объект штриховки в одну операцию) и более высокой скорости обработки больших наборов граничных объектов, размещение штриховки значительно упрощено.

Полилинии и сплайны. Полилинии и сплайны теперь можно обновлять, используя функцию редактирования вершин. Улучшена реализация объединения в любой конфигурации непрерывных 2D-полилиний, 3D-полилиний, спиралей и сплайнов. Улучшенное управление петлями, изгибами и слиянием.

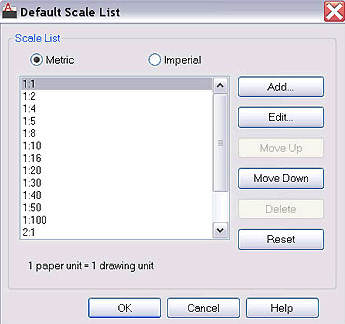

Списки масштабов. По умолчанию, списки масштабов теперь сохраняются в реестре, тем самым упрощая развертывание настраиваемых списков для управляемых масштабом параметров, таких как виды, аннотационные объекты, и т.д.

Параметризация в 2D

Если вы работаете в AutoCAD с 2D-параметризацией, новые возможности, которые предлагает AutoCAD 2011 позволят вам сэкономить свое время. Рассмотри их более подробно.

Подразумеваемые ограничения (Inferred constraints). Подразумеваемы ограничения применяются, например, тогда, когда вы размещаете параметр, используя объектную привязку любого типа - к конечной точке, к середине, центру и т.п. При этом вы вероятно хотите, чтобы объекты остался на месте, поэтому AutoCAD применяет совпадающее ограничение, чтобы сохранить их выровненными. Точно также, когда вы, используя объектные привязки, редактируете местоположение объектов, используя такие команды как Move или Copy, функция Inferred Constraints запоминает новое расположение объекта и применяет ограничение, если это возможно.

AutoConstrain. Функция AutoConstrain была обновлена для распознания элементов равной длины или размера, таким образом, одинаковые сегменты и дуги будут вести себя так же, как если бы пользователь налагал ограничения вручную.

Моделирование в 3D

Пользователи, работающие в среде 3D-моделирования в AutoCAD будут рады следующим новшествам:

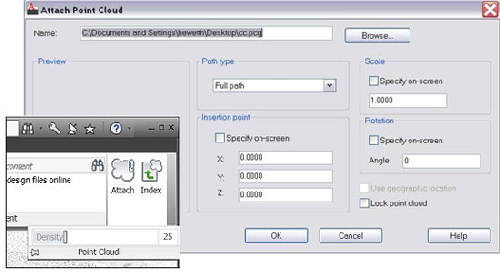

Точечные множества. Теперь вы можете присоединять к чертежу файлы точечных множеств (в форматах ISD или PCG) с помощью диалогового окна Point Cloud так же само, как вы бы присоединяли к чертежу внешние ссылки, и управлять плотностью их отображения используя ленту Point Cloud.

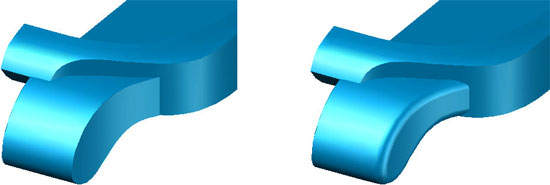

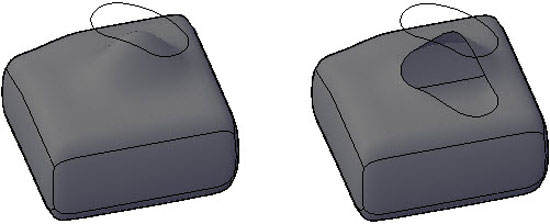

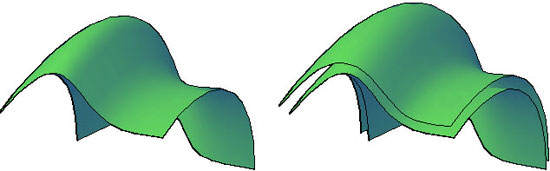

Поверхности. Для пользователей, предпочитающих работать в 3D, AutoCAD 2011 предполагает дополнительные возможности для моделирования твердых тел, поверхностей и полигональных моделей, которые были представлены в AutoCAD 2010. Эти дополнительные возможности включают - лучший выбор краев, обрезка поверхностей, конвертацию твердых тел в поверхности и наоборот. Все это делает работу с 3D-объектами более комфортной. Ниже показано несколько примеров:

Параметрические поверхности. Теперь ассоциативные поверхности обновляются в процессе редактирования.

Визуализации. Все эти усовершенствования средств работы с поверхностями позволяют значительно улучшить визуализацию сложной геометрии в AutoCAD - особенно, если учитывать новые опции для работы с материалами (смотри ниже).

Другие Обновления

В AutoCAD 2011 добавлено еще несколько примечательных обновлений:

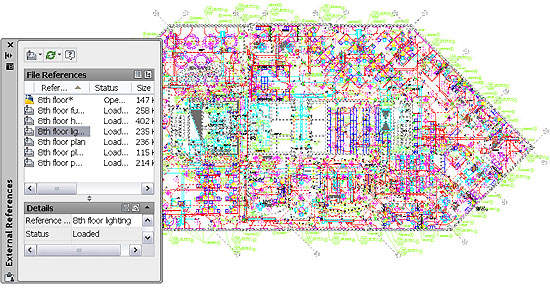

Подсветка внешних ссылок. Когда вы теперь выбираете включенный в чертеж файл в формате DWG, DWF, DGN, PDF или графическом формате, то имя этого файла будет подсвечено в палитре внешних ссылок. И наоборот, выбор файл в палитре внешних ссылок подсветит объекты, принадлежащие этому файлу на экране. Поведением подсветки теперь управляет системная переменная ERHIGHLIGHT.

Встроенная справка. Для того, чтобы идти в ногу со временем, AutoCAD 2011 теперь поддерживает систему справки, расположенную на вебсайте Autodesk, по умолчанию. Эта функция может быть отключена во вкладке System команды Options.

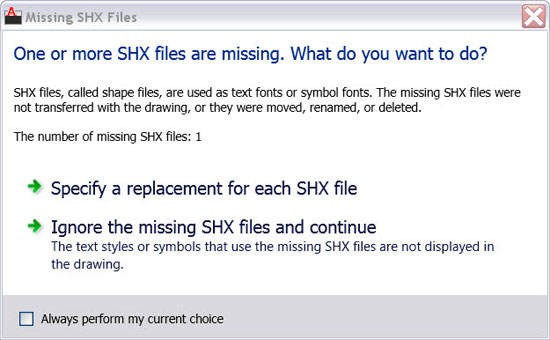

Отсутствующие шрифты. Если файл шрифта отсутствует после открытия чертежа, у Вас теперь есть возможность пропустить его, вместо того чтобы обязательно назначить ему замену.

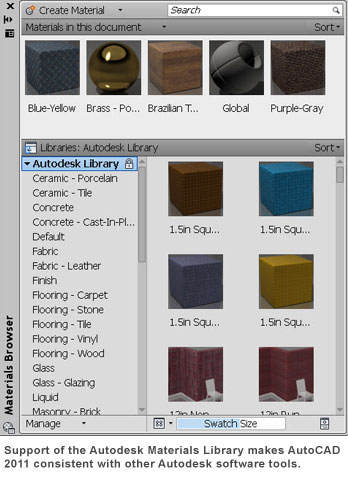

Библиотека материалов и браузер. AutoCAD 2011 теперь получает материалы для визуализации из Библиотеки материалов Autodesk, таким образом обеспечивая комплект инструментов, не противоречащий другим продуктам Autodesk, например, 3ds Max Благодаря возможности создавать пользовательские библиотеки материалов в Браузере материалов и возможности основанного на характеристиках поиска в библиотеке материалов, организация материалов теперь также более простая,
