3. Создание поперечного сечения сложной формы в AutoCAD-е для задания свойств стержневым элементам в NASTRAN-е

Ниже описанным способом хорошо воспользоваться, если поперечное сечение балки сложной формы.

Поперечное сечение в нужных единицах чертится в AutoCAD-е линиями, дугами, полилиниями и т.д. Общее количество линий, из которых построено сечение не должно быть больше 150 (это ограничение NASTRAN-а). Затем из полученного контура надо сделать область.

AutoCAD имеет две команды для создания двумерных областей из замкнутых контуров образованных линейными объектами (линии, полилинии, дуги, окружности).

Region - в этой команде надо выделять объекты образующие контур поверхности.

Boundary - в этой команде надо указать точку внутри замкнутого контура.

Области если они лежат в одной плоскости и соприкасаются можно вычитать , пересекать и объединять , этим можно воспользоваться, если область очень сложной формы, её можно собрать по частям, а так же при редактировании готовых областей (вычитать и добавлять).

Смасштабируйте всю модель, если она выполнена в мм, а вы хотите работать в метрах.

Перейдите в мировую систему координат , и если нужно поверните сечение по отношению к глобальным координатным осям под углом его реального расположения (где будет находиться центр координат не важно).

Экспорт поперечного сечения в AutoCAD-е

Далее надо экспортировать сечение, то есть сохранить модель в формате *.sat, так как двумерная область определяется как ACIS-объект. ACIS - формат файлов для геометрического ядра твердотельного моделирования, *. sat - расширение файлов формата ACIS. В AutoCAD-е:

Файл -> Экспорт… -> ACIS (*. Sat)

Однако если у вас AutoCAD более поздней версии чем AutoCAD2000, то необходимо перед экспортом установить старую версию ACIS-4.0 c помощью системной переменной AcisOutVer = 40.

Импорт поперечного сечения в NASTRAN-е

File -> Import -> Geometry…

Перечислим пункты диалогового окна, которые необходимо изменить (остальное оставить как есть).

Geometry Scale Factor - масштабный коэффициент. Если коэф. = 1 то модель останется в тех же единицах, в которых был сохранён файл *.sat. Если модель создавалась в AutoCAD в мм, а в NASTRAN-е её надо перевести в м, то коэф. = 0,001.

Области AutoCAD превращаются в NASTRAN-е в плоские твёрдые тела (solid) и одновременно поверхности (surface) (точнее тела обладают поверхностями). Вот поверхность нам и нужна для дальнейшей работы.

Задание свойств линейных конечных элементов

Материал должен быть уже задан.

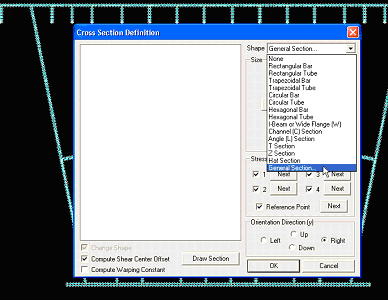

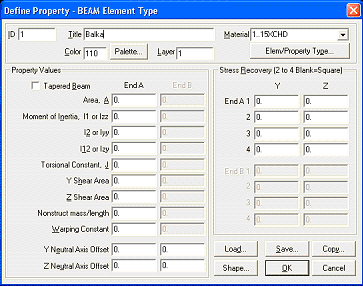

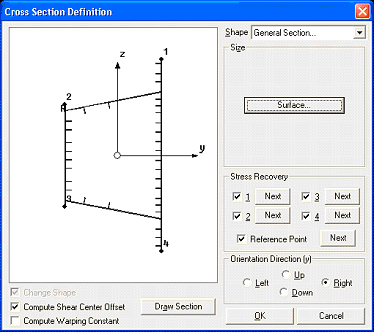

Model -> Property … -> [ выбрать тип элемента-балку Elem/Property Type… ] -> Beam OK -> Shape… -> General Section… сечение задаётся поверхностью -> [Surface…] -> выберите поверхность сечения

Все эти операции проводите в новом файле, а не в файле модели. А передачу свойства из одного файла в другой осуществите через сохранение в библиотеке [Save…] и загрузку из библиотеки [Load…] свойств в диалоговом окне задания свойств.
