1.5 Создание расчётной модели конструкций из труб на основе геометрической модели в AutoCAD из Body с последующим объединением в одно тело

Маленький узел соединения труб, конечно, лучше сделать твёрдотельным с последующей разбивкой на трёхмерные конечные элементы. Но когда требуется достаточно большая конструкция из длинных труб надо переходить на пластинчатую модель (а если модель ещё больше, то на стержневую). Геометрическую модель, содержащую цилиндрические поверхности невозможно создать из плоских областей, поэтому надо воспользоваться Body.

Рассмотрим последовательность создания пластинчатой модели.

1. Сначала создаём в AutoCAD-е модель из цилиндров, то есть из твёрдых тел (3D Solid). Просто окружности нужного диаметра выдавливаются на нужную длину по прямой или вдоль изогнутой полилинии. Далее модель собирается с напусками и объединяется в одно тело.
2. Полученное единое тело надо взорвать . Тело распадётся на тонкие хорошо подогнанные друг к другу оболочки - Body. Удалите "издержки производства" - заглушки труб. Всё геометрическая твёрдотельная модель из Body готова.
3. Дальнейшие шаги смотри главу 1.3

Если потребуется состыковать "цилиндрическую" модель с "плоскостной", то соединение надо осуществить не геометрических моделей, а конечно-элементных (дело в том, что плоские области и цилиндрические Body не объединяются). Чтобы соединение прошло легко задайте линиям стыка обеих моделей одинаковый шаг разбивки. В этом случае зазоры между узлами двух моделей будут минимальны, и объединение узлов произойдет с минимальным допуском и не изуродует модель.

Пример геометрической модели выполненной в AutoCAD-е и вставленной в NASTRAN

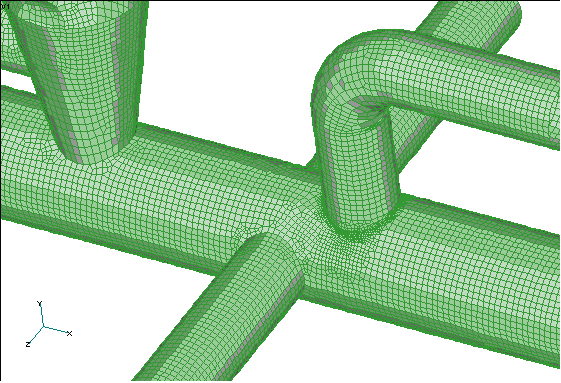

Пример конечно-элементной модели с мелкой разбивкой и локальным измельчением сетки

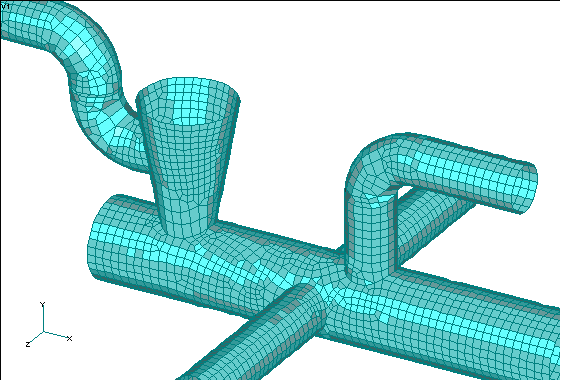

Пример конечно-элементной модели с крупной разбивкой на плоские конечные элементы
