Настройка меню в AutoCAD 2006.

Lynn Allen,
www.cadalyst.com

Настройка меню была изменена в AutoCAD 2006. Вам больше нет необходимости знать загадочный код файла ACAD.MNS. Вы больше не должны выяснить различие между MNU, MNS, MNR, MNL и MNX файлами. Теперь это столь же просто, как вы можете менять конфигурацию панелей мнструментов - простым перемещением с помощью мыши.

Те из нас, кто настраивал меню в течение достаточно долгого времени, были сначала скептически настроены. Мы все знаем различие между всеми теми страшными типами файлов. Но теперь каждый имеет шанс использовать все возможности настройки, что конечно намного лучше. Давайте совместно использовать их!

Те из Вас, кто знает, как изменять меню по-старому, могут продолжать поступать также - вы можете все еще создавать ваши меню и затем перемещать их в CUI. Новый ACAD.CUI основан на XML, в противоположность текстовому ASCII в прошлом. XML-гуру могут теоретически редактировать XML-файл напрямую, но это ДЕЙСТВИТЕЛЬНО не рекомендуется. Эта статья прежде всего ориентирована на пользователей, которые плохо знакомыми с процессом настройки и кто хочет получить немного больше средств управления средой AutoCAD.

Создание меню.

CUI является универсальным вычислительным центром для настройки. С его помощью вы можете настраивать ваши панели инструментов, падающие меню, контектсные меню и "горячие клавиши". Вы можете даже настроить ваши планщетные меню, графические меню и доброе старое экранное меню. (оно размещено под опицей Legacy в диалоговом окне). Вы не можете использовать CUI только для палитр инструментов - все это делается динамически непосредственно в палитре.

Для начала просто выполним команду CUI. Сделать это можно либо набрав ее в командной строке, либо кликнув правой кнопкой мыши на любой панели инструментов и выбрав Customize в контекстном меню. В общих чертах, все типы меню перечисленны в верхнем левом углу CUI, команды AutoCAD перечисленны в нижнем левом углу, а фактически сама настройка происходит в правой части окна (рис. 1).

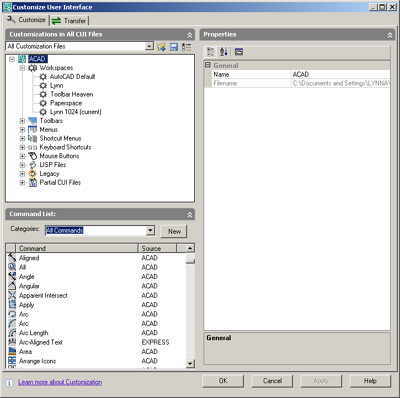

Рис. 1. Диалоговое окно CUI.

Давайте добавим еще одно падающее меню с нашими любимыми к существующему меню AutoCAD. Выберите Menus в CUI чтобы отобразить список текущих падающих меню. Кликните правой кнопкой мыши по любому из меню и выберите New чтобы создать новое падающее меню. Введите "Favorites" как заголовок. Это будет перемещать наше меню в конец списка. Переместим новое меню между Tools и Draw (рис. 2). Теперь вы готовы перемещать ваши любимые команды в ваше новое меню.


Рис. 2. Создание нового падающего меню в CUI.

Просто выберем ваши команды одну за другой из списка в нижнем левом углу. К своему списку я бы добавили команды Trim, Copy, Move, Offset и Insert (рис. 3). Выберите команду, а затем перетащите ее в меню Favorites. Вы можете назначить горячую клавиша в первом символе команды, если хотите, и CUI будет перемещаться к команде, которая начинается с этого символа. После добавления их к вашему меню, не стесняйтесь пересортировать их, чтобы получить их в желательном порядке. Выберите OK чтобы сохранить и выйти из диалогового окна, и затем смотрите на ваш шедевр :-)


Рис. 3. Простое настроеное меню любимых команд.

Расположение меню

Итак, ваше новое меню находится справа? Вероятно нет. Даже при том, что CUI отображает его в правой части списка, ваше меню "Favorites" является вероятно самым последним меню - что с этим? Если мы вернемся назад в CUI и выберем ваше новое меню, вы увидите что новое меню имеет псевдоним POP12 (или что-нибудь подобное). Каждое падающее меню имеет назначенный ему номер. Меню File - POP1, Edit - POP2, и.т.д. Это порядок в котором падающие меню будут располагаться. Так, даже при том, что Вы перемещаете ваше меню в различные местоположения, оно все еще жестко закодированно для размещения в конце. Вы можете вручную изменить эти номера, чтобы получить надлежащее местоположение или оставить все как есть.

Вы в настоящее время редактируете меню AutoCAD (ACAD.CUI). Если Вы решаете перейти к следующей версии AutoCAD, Вы обнаружите, что новая версия ACAD.CUI отменит этот, и будет очень трудно для Вас переместить вашу драгоценную настройку. В этом случае вы могли бы найти, что лучше создать частичное меню. Очень просто вставить частичное меню в эту и последующие версии AutoCAD. Меню Express является примером частичного меню - оно просто добавляется в среду меню AutoCAD. Давайте рассмотрим процедуру создания частичного меню.

Частичные меню

В верхнем левом углу CUI, выберем Partial CUI Files. Там вы найдете частичное меню Custom, которое Autodesk выделил для Вас, чтобы использовать для вашей собственной настройки. Выберите Custom, и затем следуйте очень похожими шагами, как описано выше. Выберите Menu / (клик правой кнопкой мыши) / New/ Menu. Назовем его Favorites2 и добавим команды также, как прежде (рис. 4).


Рис. 4. Создание частичного меню в CUI.

Favorites2 должно также быть последним падающим меню. Ранее мы использовали для управления отображением падающего частичного меню команду Menuload, но если эта возможность продолжает существовать в AutoCAD 2006, я не нашла ее. Это - не конец света, но было бы хорошо, если мы могли бы управлять расположением частичного меню. Вы можете все еще управляйте ими через AutoLISP .

Бросьте взгляд на другие инструментальные средства в разделе настройки CUI (рис. 5): вы можете загружать частичные файлы CUI с диска выбрав первый инструмент. Второй инструмент позволяет вам сохранять все ваши настроечные файлы.


Рис. 5. Инструменты в настроечной части CUI

Последний инструмент отображает диалоговое окно, показанное на рисунке 6. Диалоговое окно Display Filters позволяет вам управлять тем, что отображается в диалоговом окне CUI (что упрощает вам работу над различными типами настройки). Если вы работаете только над настройкой меню, вы можете выключить панли инструментов, кнопки мыши, и т.п. Это очень подобно концепции фильтра слоев.


Рис. 6. Диалоговое окно Display Filters управляет тем,
что отображается в диалоговом окне CUI.

Для тех, кто хотел бы перевести ваши старые файлы меню в AutoCAD 2006, установите Service Pack 1. Это будет гарантировать, что ваши меню буду импортированы в AutoCAD в лучшей возможной форме.
