Образмеривание в AutoCAD 2006

Beth Powell
allaboutaugi@cox.net

Принципы образмеривания не изменялись в AutoCAD в течении многих лет. Однако новые возможности образмеривания в AutoCAD 2006, занимают место среди самых существенных усовершенствований, которые мы видим в новой версии AutoCAD. Ранее пользователи слишком часто вынуждены взрывать размеры чтобы достигнуть желаемого результата. Новые возможности в AutoCAD 2006 это уже не является необходимым.

Расширяемые линии.

Прежде всего мы имеем типы линий, которые могут быть применены к расширяемым размерным линиям. Как часто кто-нибудь просматривая ваши чертежи требовал, что бы одна размерная линия показывается как осевая или скрытая? Конечно, эти запросы обычно бывают у людей, которые не используют AutoCAD и понятия не имеют, что это не возможно. Теперь однако, это возможно.

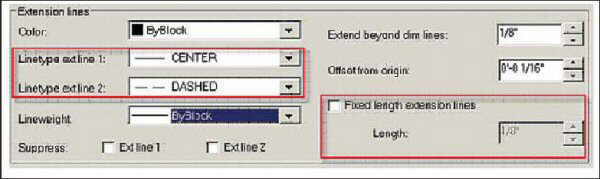

В диалоговом окне вашего Dimension Style Manager (Format>Dimension Style) под панелью Lines в нижнем левом углу вы можете обнаружить эти параметры. Вы можеет управлять первой и второй расширяемой линией независимо (Рис. 1).


Рис. 1

Также обратите внимание на другую новую возможность в нижнем правом углу диалогового окна. Обычно вы растягиваете расширяемые линии так, чтобы они продолжались до размерной линии (линии, которая содержит размер и размещена между двумя стрелочками). Теперь, если вы желаете, чтобы расширяемые линии имели фиксированную длину, вы можете установить ее в этом окне (рис. 2).


Рис. 2

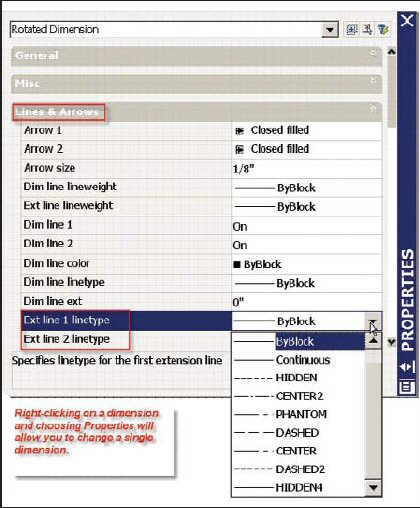

Возможно вы не хотите, чтобы все ваши размерные линии имели эти свойства. Для исключения просто выберите мышью один размер и кликните правой кнопкой. Затем выберите Properties из контекстного меню и измените его для соответствующего размера.

Осевые линии и метки

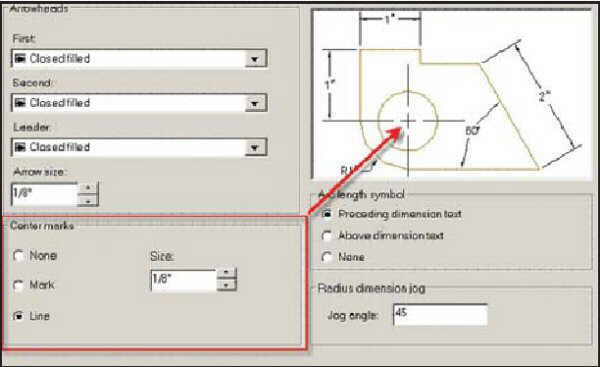

Ренее диалоговое окно Modify Dimension Style содержало шесть панелей. Теперь, уже семь. Панель Lines&Arrows, которая была в AutoCAD 2005, теперь, в AutoCAD 2006,была опущена и разбита на панели Lines и Symbols and Arrows (рис. 3).


Рис. 3

В прошлом на мнужно было выбрать в панели Lines & Arrows цетральную точку или линию и затем размер. Много пользователей не понимали, что линия была даже опциональна, так как видели только ее на рисунке-примере. Хотя это не оффициальная новая возможность, я все же считаю что об этом стоило упомянуть.

Ломанный размер радиуса.

Эта особенность отмечена в описании новых возможностей AutoCAD и так же в колонке в журнале Cadlyst “Lynn Allen’s Tips & Tricks” таким образом: “образмеривание очень больших дуг может быть проблемным, если центральная точка дуги находится за пределами экрана, теперь вы можете указать ломанный угол чтобы должным образом образмерить большие дуги.”


Рис. 4

Хорошо, я знаю другое применение для этого, потому что я обычно не имею потребность образмеривать большие дуги. Так как это сделано наподобие метки разрыва (по моему мнению), я захотел пробовать использовать это чтобы показывать расстояние к кое-чему не на рисунке. Я часто должен давать расстояние оборудования от места строительства для контролирующих органов. Место строительства не должно быть показано, но расстояние нужно дать.

Ломанные размеры работают только на дугах. Так, если Вы хотите использовать для этих целей другой примитив чем дуга, вам все равно прийдется начертить дугу. Вы можете удалить ее позднее.

Когда вы начинаете работать с командой, у вас запрашивается выбор дуги или окружности. После выбора дуги у вас запрашивается center local override. Это то, куда будет направлен ваш размер, а не центр дуги. Вы можете указать его где-либо. Затем у вас запрашивают Specify dimension line location (укажите расположение размерной линии). Это точка где будет находится излом.


Рис. 5

Вы так же имеете дополнительные опции. Если вы хотите добавить текстовое сообщение (50 метров до здания, к примеру), вы можете выбрать опцию Mtext и добавить текст. И наконец, у вас запрашивают Specify jog location. Здесь вы можете видеть, как ваша размерная линия перемещается в зависимости от того как вы перемещаете ваш курсор, что позволяет вам выбрать точку для конечного размещения. Это размещение в последующем вы сможете отредактировать если захотите.

Указание размера длины дуги

Пользователи нуждаются в способе образмеривания длины дуги много лет. Новая команда образмеривания длины дуги (Arc Length Dimension) делает то, что ее название подразумевает, размещает дуговую размерную линию между конечными точками дуги и ее длинну как размерный текст.


Рис. 6
Поворот размерных стрелок

Я привыкла наблюдать термин “flip” применительно к Autodesk Architectural Desktop. Я была удивлена, увидев, что этот термин используется для описания новой размерной возможности, но это описание соответствует цели.

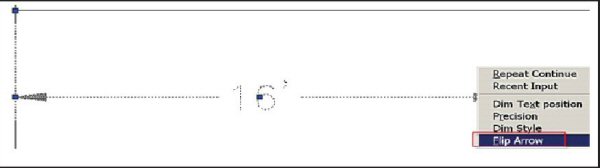

Если у вас есть необходимость перемещать стрелки линии одного размера, вы найдете эту возможность очень удобной. Все что вам нужно, это выбрать размер в той части, где вы хотите размернуть или перевернуть размерную стрелку. Клик правой кнопкой мыши активизирует контекстное меню, где вам нужно выбрать опцию Flip Arrow. Стрелка переместиться (Рис. 7).


Рис. 7
Новые возможности по образмериванию.

Много новых возможностей по образмериванию не могут немедленно проявиться. Если вы просто откроете диалоговое окно Modify Dimension Style, то оно смотрится примерно так же как и раньше, несмотря на то, что первые две панели отличаются. Лучьшим способом изучить новые возможности в AutoCAD 2006 (и любой другой версии) это просмотреть New Features Workshop. Это можно сделать в диалоговом окне, которое открывается при загрузке AutoCAD, или, если при заходе в раздел помощи выбрать New Features Workshop. Вы найдете его отличным инструментом для ознакомления с новыми усовершенствованиями. Заставьте новые возможности AutoCAD работать на Вас и максимально использовать ваши инвестиции и ваше время!
