Комментарий от редактора:

Если инсталляция Object ARX отсутствует на вашем компакт-диске с AutoCAD, вы можете
загрузить его с сайта Autodesk, доступно три варианта ObjectARX:

1) Object ARX для AutoCAD 2000

ftp://ftp.autodesk.com/Pub/objectarx/
следующие файлы:
				OjectArxCore.exe
				ObjectArxHelp.exe
				ObjectArxManul.exe
				ObjectArxSDK.exe
				ObjectArxSamples.exe

2) Object ARX для AutoCAD 2000i

ftp://ftp.autodesk.com/Pub/objectarx/acad2000i/
следующие файлы:
				corefiles.exe
				arxhelp.exe
				arxdocs.exe
				arxsamples.exe
				objectarx.exe - все перечисленные выше файлы в одном
				/extension/xmldev.exe - objectarx API для XML

3) Object ARX для AutoCAD 2002

ftp://ftp.autodesk.com/Pub/objectarx/objectarx_2002/
следующие файлы:
				K030.arx.plus.core.zip
				K030.arx.plus.help.zip
				K030.arx.plus.help.docsamps.zip
				K030.arx.plus.samples.labs
				K030.arx.plus.all - все перечисленные выше файлы в одном

Также доступно ObjectArxSDK для AutoCAD Map:
ftp://ftp.autodesk.com/Pub/objectarx/map

Все версии ObjectARX используют для компиляции Microsoft Visual C++ 6.0.

Инсталляция ObjectARX

Для инсталляции ObjectARX необходимо выполнить следующие действия:
  1. Удостоверьтесь, что на компьютере установлен Microsoft Visual C++ 6.0.
  2. Закройте Microsoft Visual C++ 6.0, если он открыт.
  3. В дистрибутиве ObjectARX зайдите в каталог \Utils\ObjARXWiz\.
  4. Запустите Wizards.exe (это самораспаковывающийся архив, в случае, если он не распаковывается, распакуйте его с помощью архиватора).
  5. В распакованных файлах найдите WizardSetup.exe и запустите его (должен запуститься сам в случае, если архив распакуется автоматически).

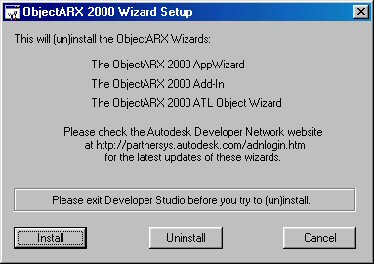

  6. В появившемся диалоговом окне (рис. 1) нажмите кнопку “Install”

  7. В случае успешной инсталляции будет выведено сообщение

  8. Запустите Microsoft Visual C++ 6.0.
  9. Выберите пункт меню Tools->Customize.

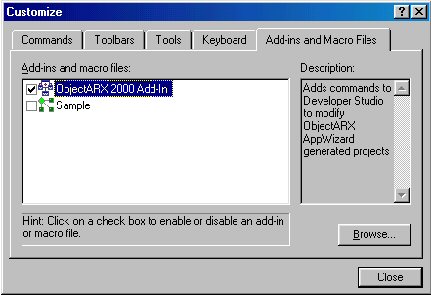

  10. В диалоговом окне Customize выберите вкладку Add-ins and Macro Files.
  11. Установите флажок ObjectARX 2000 Add-In.

    Если флажок отсутствует, значит была допущена ошибка при выполнении предыдущих пунктов, повторите заново.
  12. В диалоговом окне перейдите на вкладку Toolbars. В результате появится панель управления ObjectARX

  13. Закройте окно Customize.
  14. Выберите пункт меню Tools->Options…
  15. Перейдите на вкладку Directories
  16. В списке Show Directories For выберите Include files
  17. Добавьте следующие каталоги (X – каталог ObjectARX):
              X\inc

              X\Utils\Amodeler\Inc

              X\Utils\Brep\Inc

  18. В списке Show Directories For выберите Library files
  19. Добавьте следующие каталоги (X – каталог ObjectARX):
              X\Lib

              X\Utils\Amodeler\Lib

              X\Utils\Brep\Lib

  20. В завершение, проверьте установку ObjectARX – выберите пункт меню File->New. В Диалоговом окне должен присутствовать пункт ObjectARX 2000 AppWizard.
