Тема 1 Работа с технологическими шаблонами на плане

Дополнительные сведения для работы с блоками Автокада – для системы пожарной сигнализации. Технологические шаблоны – скоростная технология. Пример использования блока-шаблона аппаратуры пожарной сигнализации. Пример использования блоков-шаблонов для установки извещателей ПС на плане.

Можно даже добавить, что этот процесс впервые приносит удовольствие. Размер шаблона может быть любым, я применил габариты торгового центра, с которым мне пришлось работать (200х120м). Надо добавить, что для примера шаблона выбрана одна табличная величина дымовых пожарных извещателей – для помещения высотой от 3,5м до 6м (наиболее трудоемкая и широко распространненая). По примеру указанного шаблона читатель может с легкостью разработать шаблоны для других табличных значений. Технологический шаблон №1 позволяет определить точки установки пожарных извещателей с учетом стен помещений. Для этого нужно только немного подвигать шаблон для выбранного помещения. При наложении шаблона на план помещения противоположные стены помещения могут выступать за линии стен шаблона, тогда, двигая шаблон, мы приводим в соответствие табличным данным (расстояние от извещателя до стены). И продвигаясь от помещения к помещению решается проблема расстановки пожарных извещателей. Второй используемый технологический шаблон №2 – заранее подготовленный массив пожарных извещателей с установленным шагом. Достаточно выбрать необходимое число извещателей и перенести их на план помещения. Этот шаблон помогает заниматься не единичной, а массовой установкой пожарных извещателей. Только надо помнить примечание о полилиниях между пожарными извещателями. При желании их можно добавить в технологический шаблон №2. Эти предложения автора можно применить, если захочется усовершенствовать свою работу. До разработки этого материала у меня был опыт создания и применения других шаблонов. Они были менее удачные и более примитивные. Именно их использование и натолкнуло меня на другой путь комплексного решения проблеммы автоматизированного построения таблицы пожарной сигнализации.

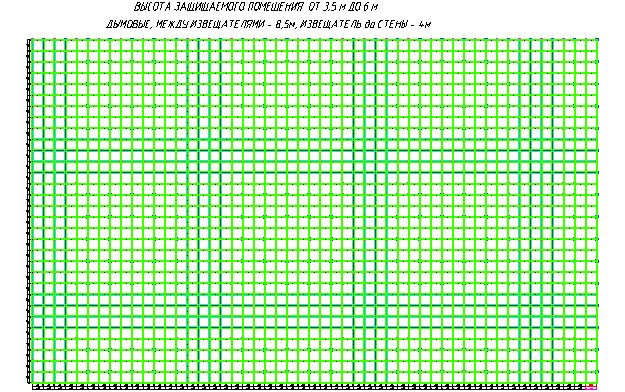

Пример технологического шаблона № 1 (ТШ №1)
Центры пересечения линий –
места установки пожарных извещателей

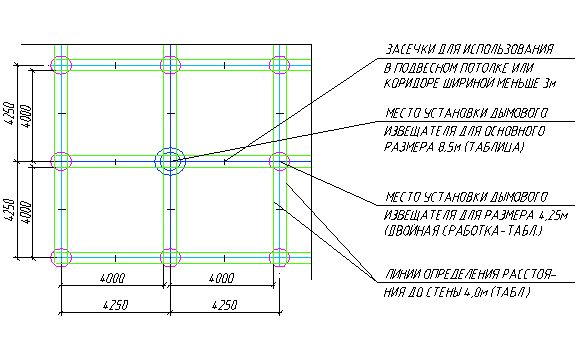

Фрагмент технологического шаблона № 1 (ТШ №1)
для более подробного рассмотрения.

Что же дает нам технологический шаблон №1? При наложении шаблона на план объекта приходится работать с одним общим пространством – т.е. отдельным помещением, например торговым залом, в этом случае не обращая внимание на другие помещения все свое внимание сосредоточим на этом помещении и надвигая шаблон на это помещение выбираем оптимальное положение соприкосновение стен помещения с линиями (зелеными) определения расстояния до стен. Несколько раз изменив положение шаблона легко добиваемся правильного расположения шаблона в границах помещения. Универсальность шаблона состоит в том, что в любой момент можно определить расстояние до стен от пожарных извещателей, независимо от того где находятся стены помещения и при необходимости можно расставить извещатели в узком коридоре шириной менее 3м, для чего используются засечки, помогающие увеличить расстояние между извещателями на 50%, т.е. в 1,5 раза.

Один раз попробовав Вы сразу почувствуете удобство применения. Аналогично применение засечек и для подвесного потолка.

Следующий шаг – установка заготовленных пожарных извещателей по полученным точкам в выбранном помещении. Для этого используется технологический шаблон №2, который позволяет скопировать любое количество пожарных извещателей (ПИ) и установить их в выбранное помещение. Шаг между ПИ в шаблоне равен табличному значению, поэтому при переносе группы ПИ, они все встанут на свои места, экономя время проектировщика.

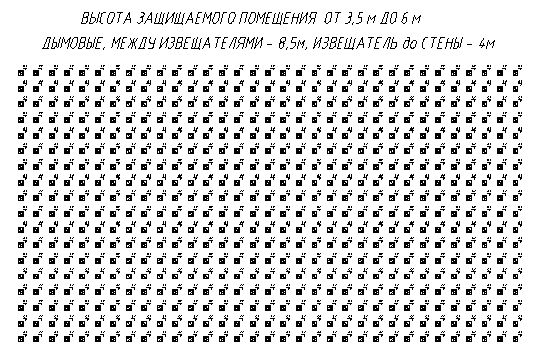

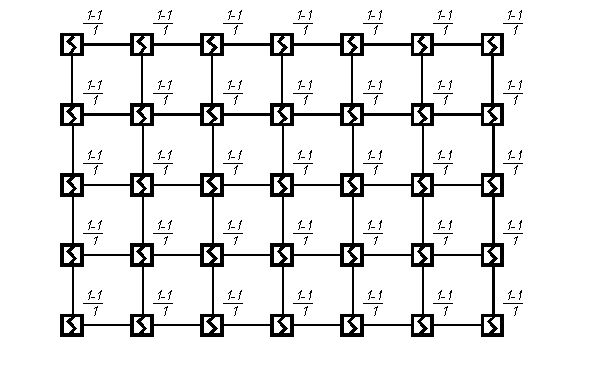

Технологический шаблон № 2 для использования разного количества пожарных извещателей для переноса их на план объекта с заданными табличным расстояниями между извещателями (в данном случае для двойной сработки)

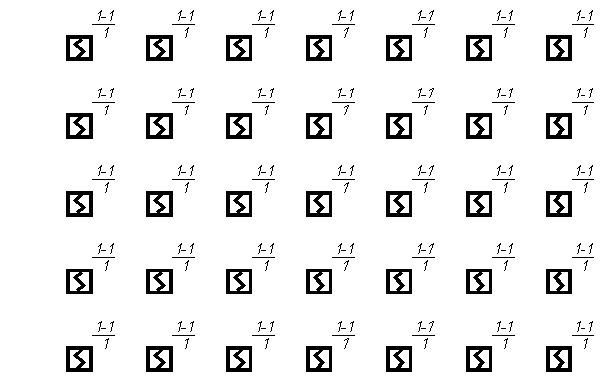

(Вариант 1) Более подробное рассмотрение фрагмента
технологического шаблона №2 (ТШ №2)
Примечание: вставку технологического шаблона в чертеж лучше произвести в виде блока, при этом (ТШ №1), нужно оставить в чертеже в виде блока, а (ТШ №2) необходимо расчленить, при этом он должен быть установлен за границами чертежа. Второй вариант шаблона может быть с отрисованными полилиниями между пожарными извещателями во всех направлениях. Изменить слой расположения полилиний можно очень быстро. Также быстро можно убрать ненужные полилинии. Вот и решайте, что удобнее. (Вариант 2) Рассмотрение фрагмента
технологического шаблона №2 (ТШ №2)

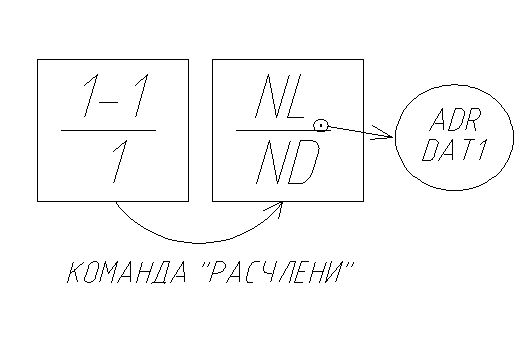

Более подробное рассмотрение атрибутов в блоке
обозначения пожарного извещателя (ПИ) 1_NL

NL – видимый атрибут номера луча,
ND – видимый атрибут номера датчика,
ADR – невидимый атрибут адреса датчика,
DAT1 – невидимый атрибут типа датчика.

Именно с этими атрибутами и работают программы которые описаны ниже.

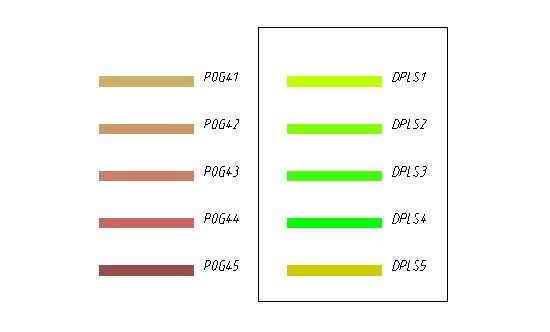

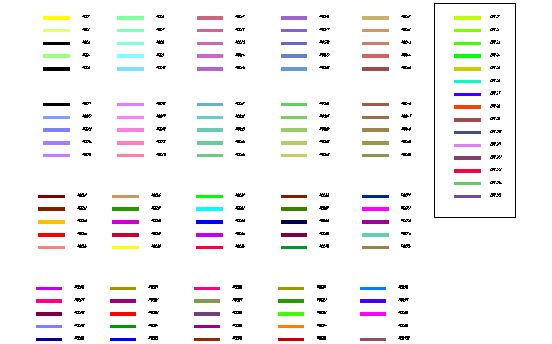

Технологический шаблон № 3 для создания массива слоев на плане объекта (для каждого шлейфа ПС – свой слой)

ТШ №3 после ввода в чертеж, необходимо удалить, чтобы «куски» полилиний не участвовали в обсчете длины. Слои же останутся

. Фрагмент (ТШ №3) для более внимательного рассмотрения


Технологический шаблон № 4 (блоки аппаратуры ПС)

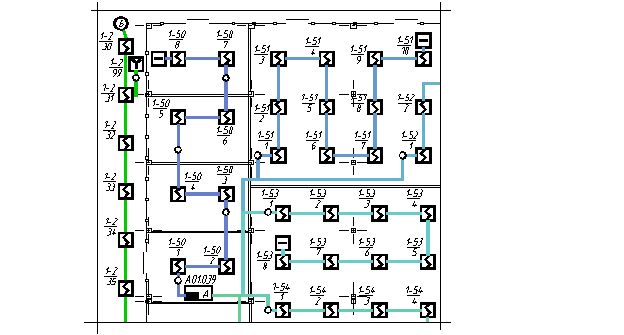

Пример размещения пожарных извещателей в чертеже

На фрагменте плана размещения пожарных извещателей (ПИ) наглядно видно, как размещены (ПИ), их нумерация и распре-деление по помещениям. При этом скрытая информация в обозначении (ПИ), такая как - адрес пожарного извещателя (ПИ) и тип пожарного извещателя (ПИ) на плане не видна. Эта информация извлекается с помощью программ.
