AutoCAD 2009: изменения в пользовательском интерфейсе

Lynn Allen
http://www.cadalyst.com/

Я хочу признаться, что съеживаюсь каждый раз, когда узнаю, что Autodesk изменяет пользовательский интерфейс AutoCAD, и я подозреваю, что многие из вас согласны в этом со мной. Я знаю, где все расположено, мне комфортно, я настроила свою систему наподобие совершенного мягкого кресла. Почему власть имущие делают такие вещи? Я считаю, что они не пробуют усложнить вашу жизнь - они искренне хотят помочь вам делать вашу работу быстрее. Интерфейс AutoCAD 2009 был модернизирован вслед за интерфесом Microsoft Office 2007 с целью помочь пользователям добираться до нужных команд быстрее. Сначала естественно потребуется время на привыкание. Вы кончено можете вернуть привычный вам пользовательский интерфейс, благо такая возможность существует, но я все таки прошу вас дать шанс новому интерфейсу себя показать.

Самым большим изменением в пользовательском интерфейсе AutoCAD 2009 является введение новой, основанной на задачах, ленте. Лента отображается, когда вы выбираете рабочее пространство 2D Drafting and Annotation. Лента включает шесть различных вкладок, каждая из которых содержит несколько панелей. Каждая панель содержит инструментальные средства (подобно панелям инструментов).


Введенная в AutoCAD 2009 лента основана на задачах и легко настраиваема

Захватывая мышью край панелей можно легко реорганизовать их или даже закрыть все ленты (как панели инструментов). Все эти панели можно редактировать используя настраиваемый пользовательский интерфейс (CUI). При желании вы можете закрепить их вертикально, выбрав блокировку в левой правом углу редактора чертежей.

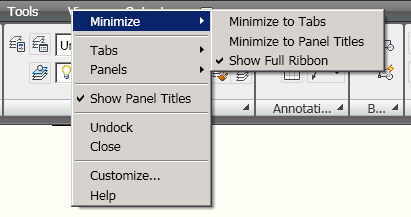

Если хотите, что бы на экране было больше свободного места, то можете свертывать панели и (или) вкладки , кликом правой кнопкой мыши на любом из заголовков вкладок. Вы можете также использовать стрелку "вниз" справа от вкладки Output, чтобы циклически пройти опции минимизации.


Не стесняйтесь свертывать ленту, если это предпочтительно для вас.

В интерфейсе по умолчанию вы можете обратить внимание, что знакомая строка меню исчезла с экрана. Никаких проблем - вы можете вернуть ее, кликнув правой кнопкой мыши в панели инструментов Quick Access и выбрав Show Menu Bar в контекстном меню. Вы можете найти это удобным, пока будете привыкать к новому интерфейсу.


Используйте опцию Show Menu Bar в панели инструментов
Quick Access чтобы вернуть привычное меню AutoCAD.

Вы найдете, что некоторые функции автоматически изменяют ленту для вас, к примеру, mtext или редактирование таблиц. Хотя эти изменения осуществляет AutoCAD, пожалуйста дайте ему эту возможность.

Замечание: Dashboard, которая была введена в AutoCAD 2007, больше не поддерживается. Я должна признать, что была энтузиастом Dashboard, и мне грустно это видеть. Вы можете оставить ленту незакрепленной и установить ее вертикально на экране, чтобы она вела себя подобно Dashboard, но она не будет иметь возможностей прокрутки, какие были в Dashboard.

Новым так же является панель инструментов Quick Access, расположенная горизонтально в верхнем левом углу чертежа. Здесь вы найдете такие популярные стандартные команды как Open, New, Undo, Redo и другие. Вы можете легко добавить сюда свои любимые команды, выбрав Customize Quick Access Toolbar в контекстном меню и потом переместив туда выбранные команды. К примеру, мне удобно, что бы в этой панели были Sheet Set Manager и Xref Manager.

В верхнем левом углу редактора чертежа находится большая красная буква A, с помощью которой можно вызвать Menu Browser. Здесь вы найдете знакомое меню AutoCAD, организованное вертикально.

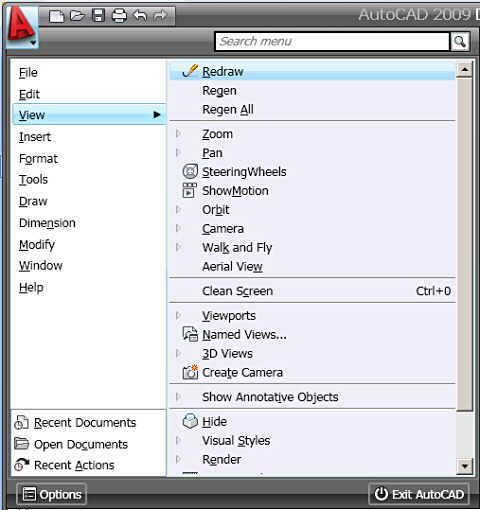

Меню AutoCAD теперь расположено в Menu Browser

Menu Browser так же отображает список недавно открытых документов, способ отображения которых вы можете определить. Можно указать иконки или эскизы. Также можно организовать список документов по типу или дате. Последняя опция удобна к примеру, если вы хотите открыть документ, с которым вы работали в среду, но не помните его названия.

Menu Browser может хранить до 50 недавно открытых документов настолько долго, насколько вы установить в диалоговом окне Options. К сожалению, по умолчанию это значение установлено в девять, что является слишком низким. Так же мне нравиться опция Pin, которая позволяет закрепить чертеж, что бы он всегда оставался в списке.

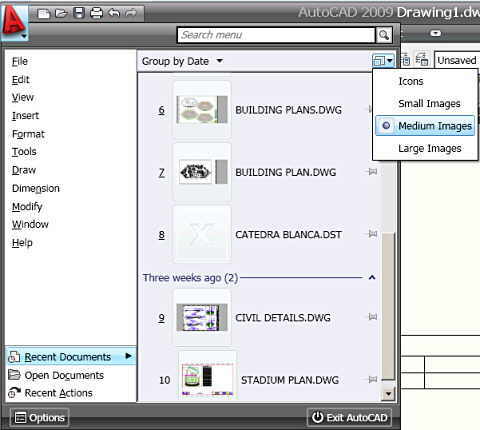

Menu Browser обеспечивает довольно информативный просмотр недавно открытых документов

Вы так же можете просматривать в Menu Browser открытые в данный момент документы (хотя я не думаю что это самый удобный сопосб для этого), так же как обращаться к вашим недавним действиям. Под недавними действиями подразумевается что нибудь, что вы выбрали в меню AutoCAD ранее. Я должна признать, что не вижу реального значения в этом, так как вы можете легко выбрать команду из меню или истории команд.

Некоторые удобные изменения введены в строку состояния. Мне часто приходилось тратить время на определение, был ли переключатель включен или нет. Теперь действительно ясно, когда опция строки состояния включена, так как опция стала синей. Клик правой кнопкой мыши по любому параметру строки состояния вызывает контекстное меню, отображающее несколько часто используемых значений, что избавляет вас от необходимости каждый раз заходить в Settings, чтобы выполнить изменение.


Клик правой кнопкой по строке состояния позволяет выбирать различные значения.

Если вы захотите, вы можете изменить вид переключателей в строке состояния от текстовых к значкам. Этим вы освободите немного места в строке состояния, но вам при этом придется научиться связывать между собой значение значка и переключателя.


С помощью опции Use Icons можно освободить немного места в строке состояния

Конечно, если вы твердо для себя решили вернуть используемы ранее AutoCAD 2009 пользовательский интерфейс, это не представляет собой никакой проблемы. Просто установите рабочее пространство AutoCAD Classic. Этим вы вернете панели инструментов, падающие меню и другие интерфейсы, которые вы знаете и любите.
