AutoCAD 2009: улучшения в часто используемых командах

Lynn Allen
http://www.cadalyst.com/

Итак, корпорация Autodesk выпустила AutoCAD 2009, и пришло время рассказать о новых возможностях, которые стали доступны в этой версии. Начать свой рассказ я хочу не с таких серьезных изменений, как новый интерфейс или Macro Recorder, а с небольших новшества в часто используемых командах, так как это значительно больше влияет на производительность работы, чем визуальные изменения или введение дополнительных возможностей.

Проверка правописания "по месту" (AutoCAD 2009)

Возможность проверки правописания по мере ввода текста, доступная в Microsoft Word и Outlook настолько плотно вошла в нашу жизнь, что AutoCAD был просто обязан предложить подобное. В предыдущих версиях для проверки текста в чертежах нужно было использовать команду Spell, которая теперь осталась фактически не у дел, так как команда Mtext в AutoCAD 2009 теперь снабжена функцией проверки правописания по мере ввода текста. Как и в Microsoft Word слова с орфографической ошибкой подчеркиваются красным. Клик правой кнопки мышки по ошибочному слову влечет отображение контекстного меню с орфографически-правильными вариантами этого слова. Если предложенные варианты вас не устраивают, вы можете просмотреть дополнительные варианты правильного написания с помощью опции More Suggestions.

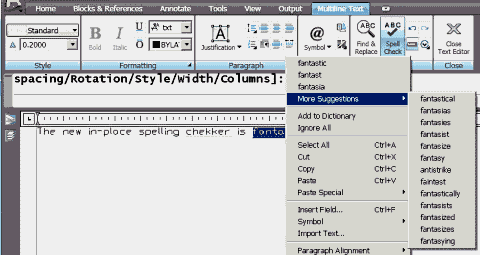

Исправление орфографических ошибок "по месту" сохранит ваше время (и избавит от затруднений).

Команда Find теперь работает с блоками и внешними ссылками (AutoCAD 2009)

В качестве средства для поиска и замены в AutoCAD выступает команда Find, которая в AutoCAD 2009 получила несколько очень ценных новых возможностей. В команде Find теперь доступны опции для поиска текста в блоках (и не только в значениях атрибутов), а так же во внешних ссылках. Что бы просмотреть все настроечные параметры, которые мы можем использовать для поиска, достаточно расширить диалоговое окно команды Find, кликнув мышью по кнопке со стрелочкой, направленной вниз.

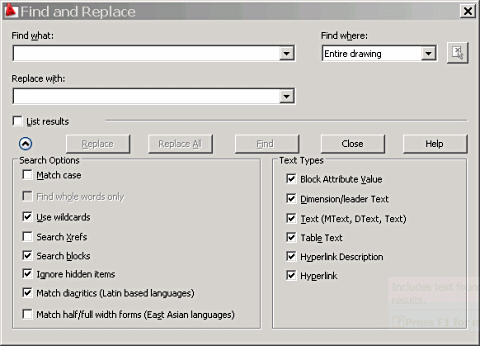

Команда Find содержит несколько важных дополнительных опций для поиска.

Хотя предыдущие версии AutoCAD в команде Find поддерживали групповые символы для поиска (такие как * и ?), это не было очевидно для пользователя. Теперь вы можете видеть переключатель, который указывает на возможность использования групповых символов (wild cards) в вашем поиске. Так же добавлена возможность игнорирования скрытых элементов. Под скрытыми элементами подразумевается текст, который находится на выключенных или замороженных слоях, невидимые атрибуты и текст, указанный как невидимый в динамических блоках.

Мое любимое добавление к команде Find не будет так очевидно, пока вы не проверите его. Команда Find осуществляет масштабирование к найденным объектам.

Улучшения в команде eTransmit (AutoCAD 2009)

Привередливый eTransmit всегда хотел, чтобы вы выполняли сохранение перед запаковкой ваших чертежей, но думаю вы не всегда хотели делать это. Иногда вы можете захотеть изменить чертеж непосредственно для передачи, что бы потом, после завершения команды eTransmit отменить изменения. Теперь этой проблемы нет - выполнение сохранения чертежа теперь не обязательно. Кроме этого в опциях настройки команды eTransmit добавлен параметр Purge Drawings.

Динамическое обновление вырезаемых внешних ссылок (AutoCAD 2009)

Мне нравиться эта новая возможность. Когда вы собираетесь вырезать часть внешней ссылки, вы можете в перемещать захваченную область и ее содержимое будет автоматически обновляться! Просто пометьте область и переместите ее в новое местоположение. Вы можете использовать новые инверсные стрелки что бы инвертировать область, таким образом объекты в пределах указанных границ будут отсечены!


Простая модификация вырезанных внешних ссылок
используя привязки и инверсные стрелки

Команда Array поддерживает масштабирование и панорамирование во время предварительного просмотра (AutoCAD 2009).

Если вы используете команду Array, вы теперь можете осуществлять масштабирование и панорамирование во время предварительного просмотра результатов работы команды.

Поддержка непрямоугольного видового экрана в палитре Properties (AutoCAD 2009)

В версиях, более ранних, чем AutoCAD 2009, когда вы выбирали непрямоугольный видовой экран, а затем перемещались в Properties, автоматически выбирался как сам видовой экран, так и полилиния, которая использовалась для создания видового экрана. Вам нужно было раскрыть список объектов и затем выбрать Viewport, чтобы получить доступ к необходимому свойству. Этот дополнительный шаг был раздражающим, и много людей даже не знало, как сделать это. Больше не переживайте. Теперь, когда вы выбираете непрямоугольный видовой экран, палитра Properties знает точно, что вы хотите, и предоставляет вам всю необходимую информацию для вашего видового экрана.

VP Scale скрывает масштабные факторы внешних ссылок (AutoCAD 2009)

Если вы когда-либо вносили внешние ссылки в ваш чертеж, то наверно обнаруживали, что вместе с ними в чертеж привносились и надоедливые масштабны факторы, так что узнав, что в AutoCAD 2009 добавлена опция их скрытия, вы наверно будете обрадованы. Теперь, когда вы выбираете разблокированный видовой экран и выбираете VP Scale в строке состояния, то найдете, что изящная опция Hide Xref Scales находится в нижней части списка. Фантастически, но эта опция так же является значением по умолчанию!


Новая опция Hide Xref scales
избавит вас от лишних
масштабных факторов.

Экспорт листов в пространство модели чертежа (AutoCAD 2009)

Эта опция берет начало из бесплатной утилиты, в свое время размещенной на сайте labs.autodesk.com. Теперь она встроена в AutoCAD 2009, вы можете вызвать контекстное меню по правой кнопке мыши в любом видовом экране, чтобы экспортировать лист в пространство модели чертежа. Однако помните, что эта опция также экспортирует объекты, находящиеся за границами области, предназначенной для вывода на печать. Вы также можете найти эту опцию в новом инструменте QuickView Layouts в AutoCAD 2009.

Замораживание столбцов в Менеджере Слоев (AutoCAD 2009)

Когда вы перемещаете полосу прокрутки Layer вправо, вы теряете колонку с именем слоя. Это естественно усложняет идентификацию слоя, с которым вы работаете. В AutoCAD 2009 введена опция Freeze a column, используя которую вы можете перемещать полосу прокрутки как угодно далеко вправо, но при этом имя слоя остается видимым. Мне кажется, что эта новая опция пригодиться всем (как жаль, что она не включена по умолчанию). Чтобы заморозить столбец необходимо кликнуть правой кнопкой мыши по заголовку столбца, который вы хотите заморозить, и затем выбрать Freeze Column в отобразившемся контекстном меню. Вам действительно понравиться эта новая опция!
