Новая команда Multileader в AutoCAD 2008: удобные указатели наконец доступны в AutoCAD.

Lynn Allen,
www.cadalyst.com

Новая команда Multileader в AutoCAD 2008 позволяет выравнивать указатели, добавлять дополнительные указатели, пронумерованные подсказки, собирать подсказки горизонтально - все те вещи, о которых мы только мечтали в прошлом. Давайте рассмотрим эту команду более подробно.

Команда Multileader имеет собственную панель в Dashboard. В этой панели доступны все опции команды. Откроем Dashboard в меню Tools / Palettes / Dashboard. К сожалению, Dashboard не имеет собственную комбинацию горячих клавиш. Это также касается панелей инструментов по умолчанию, таких как Standard и Layers, таким образом ее не так просто найти. В крайнем случае, наберите название команды в командной строке Dashboard.


Рис. 1. Multileader имеет собственную панель в Dashboard.

Если вы не увидите панель Multileader в Dashboard, щелчком правой кнопки мыши на голубом столбце Dashboard отобразите контекстное меню, выберите Control panels, и там Multileaders.

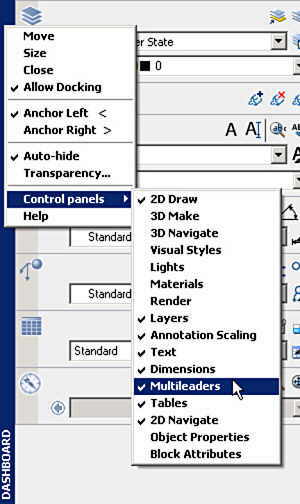

Рис. 2. Проверьте, активизирована ли панель управления Multileader в вашем Dashboard.

Начнем с определения типа указателя, который мы хотим использовать. Это можно сделать в Multileader Style Manager (MLEADERSTYLE), который можно найти в Dashboard или в падающем меню Format. На рис. 3. показан указатель по умолчанию и первая страница Multileader Style Manager.


Рис. 3. Отображение текущего указателя в Multileader Style Manager.

Давайте создадим новый стиль указателя с именем Balloon, таким образом мы сможем увидеть большинство опций, доступных в Style Manager.

Здесь доступно три опциональных панели, которые можно использовать для создания пользовательского указателя - Leader Format, Leader Structure и Content, каждая из которых содержит дополнительные опции. Первая панель, Leader Format, содержит общую информацию об указателе. Новая опция Break size эффективна только когда вы используете новую команду Dimbreak чтобы разбить указатель.

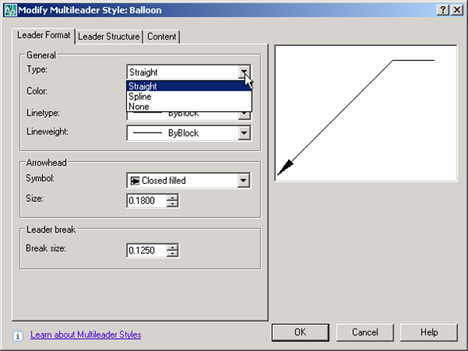

Рис. 4. Панель Leader Format содержит общую информацию о указателях и стрелках.

Панель Leader Structure позволяет нам управлять длиной указателя и точкой привязки. Здесь вы можете определить максимальное число точек указателя, угол наклона первого и второго сегмента, расстояние до места привязки, и вообще, хотите ли вы использовать привязку.


Рис. 5. Панель Leader Structure используется для указания углов и длин для указателя и привязки.

Вы можете выбрать создание указателя, который использует новое аннотационное масштабирование или выбрать управление масштабным фактором так же, как вы это делаете с размерами. Масштабирование указателя к листу определяет масштабный фактор, основанный на области просмотра (то же самое, что и установка DIMSCALE в 0). Вы также можете указать специфический масштабный фактор для назначения указателю.

Лучшей панелью из всех является панель Content. Здесь вы можете выбрать использовать Mtext для текстового описания, а так же редактировать такие параметры как стиль текста, высоту и угол по отдельности.

Здесь вы также можете указать правостороннюю привязку текста, заключить его в рамку и назначить выравнивание по левому краю, а так же вы можете управлять присоединением указателя и промежутком между привязкой и текстом.

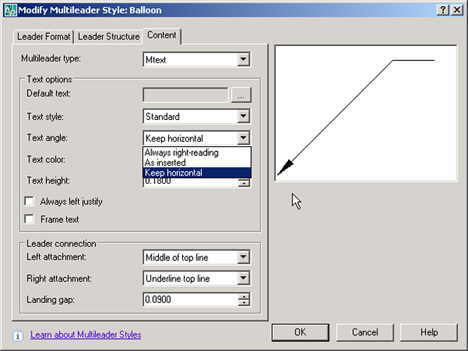

Рис. 6. Используйте панель Content для определения параметров линии указателя.

Отдельно хочется отметить опцию указания с помощью блока. Доступны предварительно созданные блоки с общими формами параметрами атрибутов. Теперь нет необходимости создавать из с нуля! Также вы не ограничены существующими блоками и можете добавлять собственные.

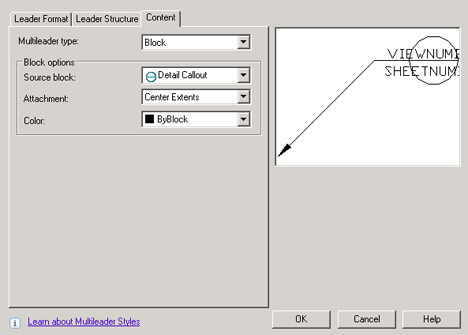

Рис. 7. новые указатели имеют заранее созданные блоки.

После определения вашего стиля указателя вы можете его создать. Наберите команду Mleader в командной строке или выберите ее в Dashboard или меню.

Command: MLEADER
Specify leader arrowhead location or [leader Landing first/Content
first/Options] <Options>:
Specify leader landing location:

Первым делом вы можете указать положение стрелки, указателя или расположение подписи. Выбор Options сделает доступными дополнительные параметры, все их мы могли наблюдать когда определяли стиль указателя. Здесь вы так же можете отменить один или более параметров настройки связанного стиля.

Если вы выбрали блок с атрибутами, обратите внимание на две системных переменных, которые могут затронуть работу ваших указателей:

ATTREQ. Когда ATTREQ установлен в 0, у вас не будет запрашиваться значение атрибута в тот момент, когда вставляется ассоциативный блок или Mleader (указатель). Вам придется двойным кликом выбирать Mleader чтобы установить значение. Более удобно, когда ATTREQ установлено в 1, чтобы избавится от лишних действий.

ATTDIA. Если установлено в 1, параметры запрашиваются с помощью диалогового окна Attribute. Если установлено в 0, запрос осуществляется в командной строке. Выбор зависит от ваших предпочтений (мне больше нравиться значение 1).

Удобным так же является возможность добавления дополнительных указывающих линий к существующим указателям. Осуществляется это кликом правой кнопки мыши по указателю и выбором Add Leader в контекстном меню.


Рис. 8. Указывающие линии можно добавлять или удалять с помощью контекстного меню.

Также доступны две команды для форматирования указателей: Mleaderalign для выравнивания указателей, и Mleadercollect для объединения нескольких указателей в одну линию.
