AutoCAD 2007: Новые возможности в 2D.

Lynn Allen,
www.cadalyst.com

Всякий раз когда выходит новая версия AutoCAD, некоторые небольшие изменения мало освещаются в прессе, но имеют ценность для всех пользователям AutoCAD. В этой статье описаны некоторые малоизвестные новые возможности, которые не относятся к 3D (к которому относится большинство нововведений в этой версии), но которые тем не менее важны.

Изменения в интерфейсе пользователя.

Я буду игнорировать изменения в интерфейсе пользователя в 3D и сконцентрируюсь на стандартных. Новая иконка - Clean Screen (очистить экран) расположена с правого края строки состояния как показано на рис. 1. Новая иконка делает то что и следует из ее названия - очищает экран от всех пользовательских элементов интерфейса, кроме строки состояния, меню и командной строки.


Рис. 1. Используйте иконку
Clean Screen чтобы убрать
беспорядок в чертежном
редакторе AutoCAD.

Чтобы освободить больше пространства на экране, выключите пространство модели и панели шаблонов листов а затем посмотрите как можно активизировать их из строки состояния. Скрытие осуществляется кликом правой кнопки мыши на одной из панелей и выбором Hide Layout and Model tabs в контекстном меню (рис. 2). Вы можете легко получить доступ к панелям из строки состояния - черная иконка представляет панель "модель", белая представляет шаблон пространства листа. Если Вы имеете дополнительные шаблоны, выберите пару треугольников, чтобы отобразить контекстное меню (рис. 3).


Рис. 2. Скрытие модели или панелей шаблонов листов по клику правой кнопкой мыши.

Рис. 3. Простое перемещение меду панелями с помощью строки состояния.

AutoCAD 2007 теперь имеет 14 палитр. Новые инструменты интерфеса пользователя облегчают поддержку многожественных палитр на экране без занятия слишком большой его площади. Вы можете привязать несколько состыкованных палитр одновременно (рис. 4), и когда будете нуждаетесь в них, они будут полностью расширятся (очень улучшенно по сравнению с предыдущими версиями). Достаточно клика правой кнопкой мыши по палитре и выбора Anchor left или Anchor right из контекстного меню.


Рис. 4. Несколько палитр одновременно с одной стороны экрана.

Вы также можете выбрать отображение только маленького изображения палитр для быстрого доступа (рис. 5).

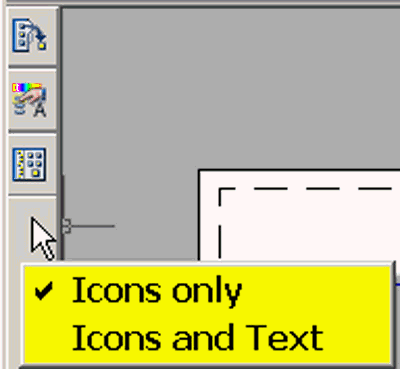

Рис. 5. Отображение только иконок плитр по клику правой кнопкой мыши.

Образмеривание

Наконец некоторые новые системные переменные скоррелированы с новыми возможностями простановки размеров, которые впервые появились в AutoCAD 2006. Плюс, два новых блока размерной стрелки также являются доступными - Origin2 и Small (рис. 6).


Рис. 6. AutoCAD 2007 имеет два новых блока размерной стрелки.

MTEXT

В AutoCAD 2006, обновленный режактор MTEXT отображает текст для редактирования точно в таком же размере как он на экране. Если Вы уменьшите масштаб изображения слишком далеко, это будет слишком плохо для Вас, так как текст будет слишком мелким. Конечно Вы можете изменить масштаб изображения назад, но большинстов пользователей хотят чтобы случалось автоматически. Теперь в AutoCAD 2007 если системная переменная MTEXTFIXED установлена в 2, то когда Вы щелкаете два раза на многострочном тексте, если он является слишком мелким для чтения, редактор автоматически показывает текст в четком размере. Когда переменная установлена в 0 или 1, текст не изменяется.

Вы также можете использовать Shift + Tab что бы отобразить/скрыть абзацы.

Поля

Ранее, когда вы находясь в пространстве модели пытаетесь выбрать объект в пространстве листа (или наоборот) для того чтобы ввести данные в поле, вы не сможете сделать это. Пользователи должны перемещаться к большим расстояним, чтобы обойти это препятствие. AutoCAD 2007 теперь разрешает такое поведение. Поля так же поддерживаются переменными AutoLISP.

DTEXTED

Старые пользователи AutoCAD могут оценить новые параметры команды DTEXTED. До AutoCAD 2006 , вы могли поместить множественные строки текста на вашим чертежом с помощью команд DTEXT или TEXT.После набора с клавиатуры в первой строке (и не оставляя команду), вы просто перемещали мышь в другое местоположение и указывали его мышью. Текстовый подсказчик двигался в новое местоположение, и вы могли напечатать еще текст. Это был хороший способ разместить много строк текста очень быстро. Вы также могли перемещаться от текстового блока к текстовому блоку используя клавиши табуляции. Shift + Tab осуществлял перемещение назад по текстовым блокам.

Затем появился AutoCAD 2006 с новым оперативным текстовым редактором. К сожалению, этот новый тестовый редактор имел ограниченную функциональность. Единственным способом получить старые функциональные возможности назад было установить переменную DTEXTED в 0, что посуществу выключало новый тестовый редактор. Это естественно вызывало нарекания пользователей и им приходилось выбирать между продвинутым текстоым редактором и привычным, удобным способом ввода тескта.

В AutoCAD 2007 появился новый параметр для DTEXTED, который позволяет объединить обе этих возможности (возможность помещать текст в различных местах не выходя из команды TEXT и возможность использования нового текстового редактора) Для этого достаточно установить DTEXTED в 2.

DWGCHECK

Эта переменная теперь управляет информацией предупреждения, которая отображается тогда, когда вы открываете чертеж, который не был созданн ПО Autodesk. Параметр 2 отображает информацию в командной строке, параметр 3 отображает диалоговое окно, которому показано на рис. 7.

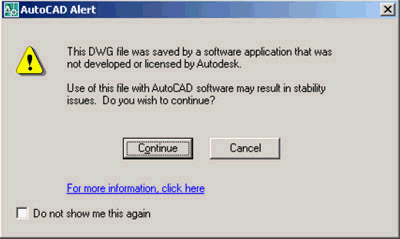

Рис. 7. Установите DWGCHECK в 3, чтобы видеть предупреждение, когда Вы открываете рисунок,
не созданный с помощью ПО Autodesk.

Изменение масштаба колесом мыши.

Если вы одновременно используете Autodesk Inventor и AutoCAD, то вы знаете что масштабирование с помощью колеса мыши в этих программах осуществляется в противоположных направлениях, что естественно очень раздражает, когда вы переодически переключаетесь между программами. AutoCAD 2007 дает Вам новую опцию их синхронизирования путем простой устанавки системной переменной zoom wheel в 1.
