LAYTRANS: Перевод чертежей из одних стандартов слоев в другие
Вступление.
В данном руководстве вы изучите как:
- использовать команду LAYTRANS чтобы конвертировать чертежи из одного стандарта слоев в другой.
- сохранять стандарт конвертации слоя для будущего использования.
- назначать созданный ранее стандарт конвертации слоя к чертежу.
Файлы, которые вам могут понадобиться для работы с данным руководством находятся в
файле -m4010a.zip.
Конвертация чертежей между стандартами слоев.
В этом уроку вы изучите как быстро применить ваши стандарты слоев в новый чертеж на
основании слоев, сохраненных в существующем чертеже
.

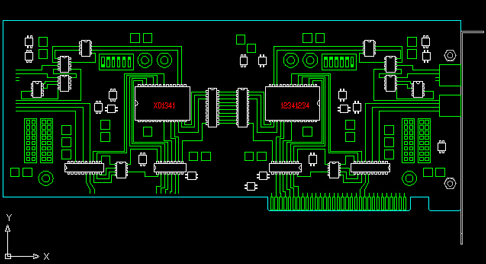

Вы должны извлечь чертеж 4010a.dwg из m4010a.zip, который показан на рисунке выше.

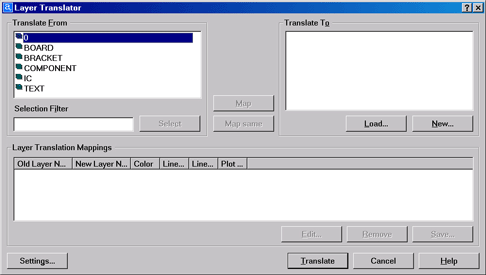

- Из меню Tools, выберите CAD Standards, а затем Layer Translator. Обратите внимание
что слои в чертеже 4010a.dwg показаны в левой части окна.
- Нажмите на кнопку Load
- Выберите чертежный файл 4010b.dwg
- Нажмите на Open чтобы открыть чертеж. Обратите внимание на то, что слои этого чертежа также отображаются.

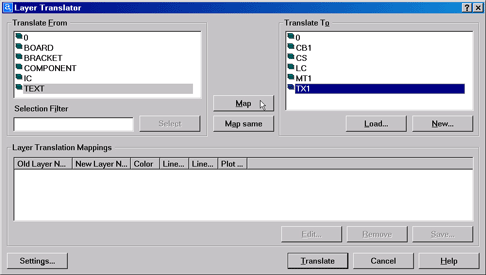

- Выберите слой TEXT в левом списке.
- Выберите слой TX1 в правом списке.
- Нажмите на кнопку Map чтобы скопировать объекты со слоя TEXT на слой TX1.
- Таким же образом скопируйте геометрию слоя BOARD на слой CB1.
- Переместите геометрию слоя BRACKET на слой MT1.
- Переместите геометрию слоя COMPONENT на слой CS.
- Переместите геометрию слоя IC на слой LC.

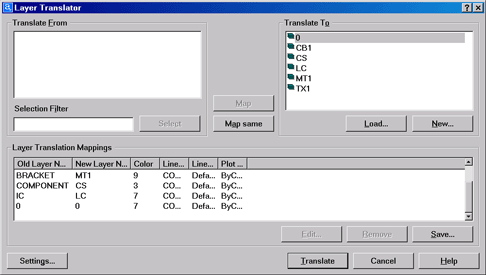

- Переместите геометрию слоя 0 на слой 0.

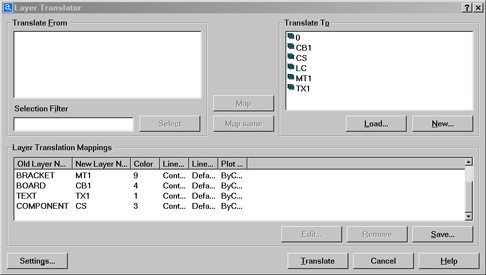

- Нажмите + связано с любым слоем, чтобы увидеть список слоев, который будет переведен к нему.
Обратите внимание, что вы можете расположить несколько позиций из левой колонки к одной позиции из правой если необходимо.
- Выберите Save.
- Наберите Trans в окне File name.
- Выберите Save что бы сохранить файл. Вы можете загружать этот файл в следующий раз если вам необходимо будет опять сконвертировать чертежи между двумя этими стандартами.

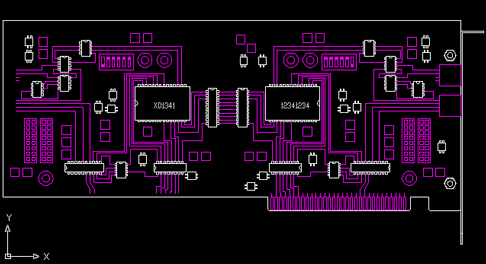

- Выберите Translate что бы выйти из этого окна. Обратите внимание, что геометрия между выбранными стандартами сконвертировалась.
Как Вы можете видеть, перевод чертежей из одного стандарта слоев в другой достаточно легок.
Настройка параметров преобразования слоев.
В этом уроке вы изучите как управлять конвертацией стандартов слоев.

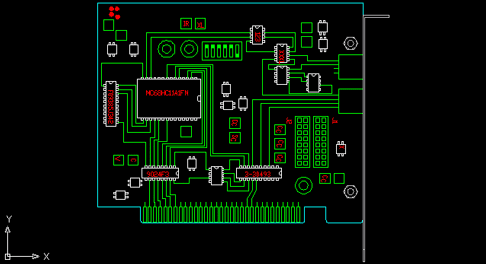

Откройте 4010c.dwg, и чертеж 4010a.dwg оставьте открытым, так как он понадобиться нам в будущем.
- Из меню Tools, выберите CAD Standards, и затем Layer Translator.
- Нажмите на Load.
- Из списка файлов выберите trans.dws.
- Переключитесь на чертеж 4010b.dwg.
- Выберите Open что бы загрузить файл в окно Layer Translator.
- Это гарантирует, что этот рисунок будет сконвертирован, используя те же самые правила, которые Вы применялись ранее.

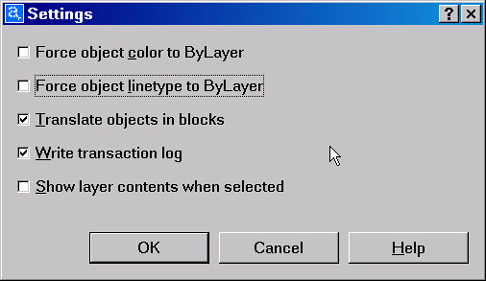

- Выберите кнопку Settings.
- Уберите галочку с пункта Force object color to ByLayer. Когда галочка присутствует, это вынуждает объекты, к которым Вы применили цвет, взять цвет уровня, на который они находятся.
- Уберите галочку с пункта Force object linetype to ByLayer. Когда галочка присутствует, это вынуждает объекты, к которым Вы применили тип линий, чтобы брать тип линий уровня, на который они постоянно находятся.
- Нажмите OK чтобы закрыть это окно.
- Выберите Translate что бы сконвертировать чертеж.
- Выберите No что бы указать, что вы не желаете сохранять информацию о том какие слои вы сконвертировали, поскольку вы сохранили ее ранее.
Переключитесь на чертеж 4010a.dwg.
Обратите внимание, что как этот чертеж так и предыдущий вы сконвертировали используя одни и те
же стандарты слоев.
Теперь, когда вы изучили как преобразовывать чертежи между различными
стандартами слоев, и сохранять стандарты для последующего использования, вы сможете
комфортабельно работать с чертежами из различных источников.
