Использование чертежных стандартов в AutoCAD 2002

Вступление.

В этом руководстве вы изучите как использовать новые возможности в AutoCAD 2002 по поддержанию чертежных стандартов. Что очень удобно, если вам необходимо что бы группа чертежей имела тот же самый набор слоев, типов линий, текстовых и размерных стилей.

В этом руководстве вы изучите как:

• Создавать файл стандартов.
• Использовать файл стандартов в качестве ссылочного для других чертежей.
• Проверять чертежы на совместимость с стандартами.
• Исправлять несоответствия стандартам.

После того как вы закончите изучать это руководство, вы почуствуете удобство использования стандартов с наборами чертежных файлов.

Создание файлов стандартов.

AutoCAD 2000 позволяет вам создавать файл стандартов из любого чертежа. Что бы создать файл стандартов вам просто нужно открыть чертеж, модифицировать его так, что бы он точно соответствовал тем стандартам, которые вы желаете применять и сохранить его как .dws файл.

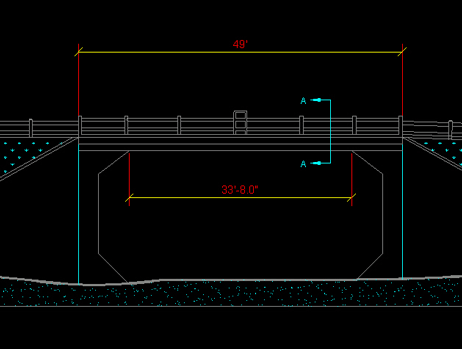

Прежде чем начать работу над эти уроком, откройте чертежный файл 4007a.dwg

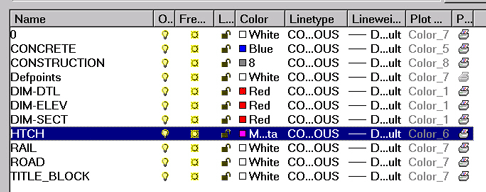

1. Из панели инструментов Standard, выберите Layers.
2. Выберите голубой квадрат, ассоциированный со слоем HTCH.

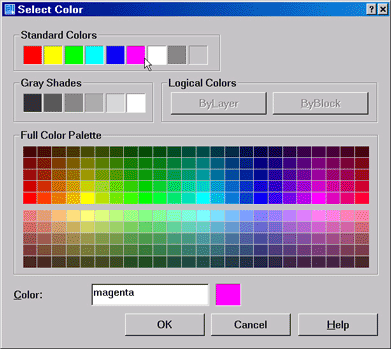

3. Выберите цвет Magenta из палитры цветов.






4. Нажмите на OK.






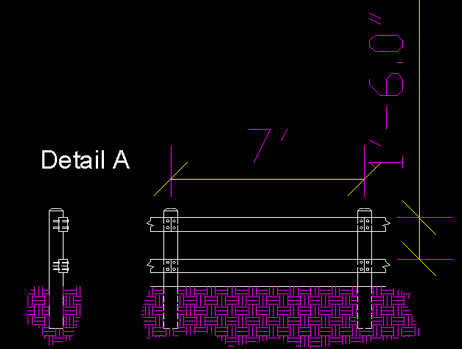

5. Нажмите на OK чтобы выйти из этого окна. Слои, размерные и текстовые стили, а также типы линий используемые в этом чертеже будут использованы для назначения стандартов в других чертежах.






6. Из меню File выберите SaveAs.
7. Укажите тип файла для сохранения AutoCAD 2000 Drawing Standard (*.dws).
8. Нажмите на OK что бы сохранить этот чертеж как файл стандартов под именем 4007a.dws. Убедитесь, что вы разместили этот файл в папке где Вы будете способны найти его позже.
9. Из меню File выберите Close.

Теперь, когда вы создали файл стандартов, вы можете использовать его что юы проверять и исправлять другие файлы на предмет совместимости со стандартом.

Назначение стандартов из файлов стандартов.

Что бы отконфигурировать чертеж для сравнения с файлом стандартов используется команда STANDARDS. Вы определяете файл стандартов, который вы желаете использовать, затем выбираете Check Standards что бы сравнить два файла. Вы можете выборочно посмотреть какие элементы чертежа не соответствуют стандартам, и можете исправить эти элементы один за другим вручную, если это необходимо. Вы так же можете осуществить эти исправления автоматически.

Если вы укажете файл стандартов в файле-шаблоне, вы можете легко сравнивать каждый чертеж основанный на этом шаблоне с файлом стандартов. Это означает, что если уровни, типы линий, чертежные или текстовые стили изменяются во время редактирования чертежа, эти отличия от стадарта могут быть легко исправлены. Возможно более важно, что если изменяется стандарт, то очень легко будет осуществить это изменение во всех чертежах зависимых от этого стандарта.

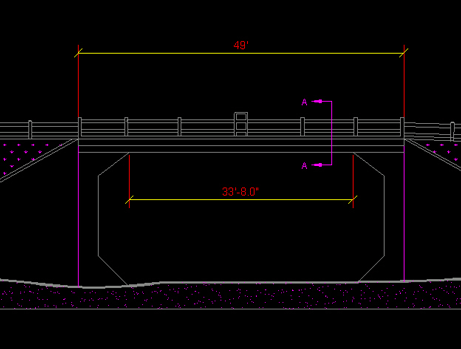

1. Откройте чертежный файл 4007b.dwg

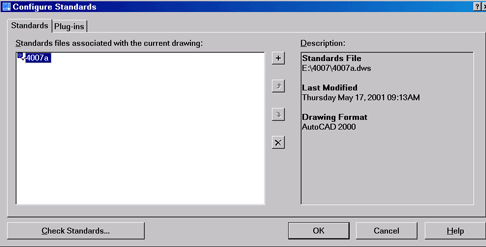

2. Из меню Tools, выберите CAD Standards, а затем выберите Configure.
3. Нажмите на кнопку + .
4. Выберите файл 4007a.dws, который вы создали ранее.
5. Нажмите Open.

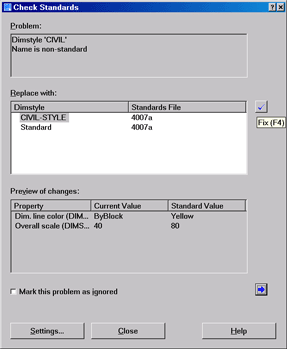

6. Нажмите на Check Standards. Первая ошибка, обнаруженная в текущем файле - это размерный стиль с именем CIVIL, которого нет в чертеже стандартов.






7. Выберите CIVIL-STYLE из списка размерных стилей файла стандартов.

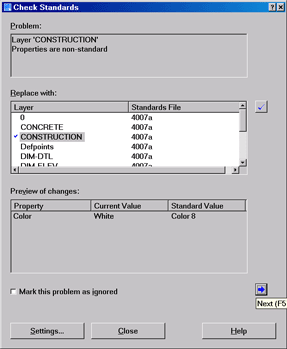

8. Нажмите кнопку Fix что бы заменить размерный стиль CIVIL на CIVIL-STYLE. AutoCAD автоматически переместится к следующей ошибке состоящей в том, что уровень CONSTRUCTION в текущем чертеже имеет неправильный цвет.

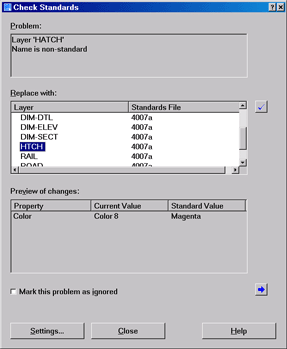

9. Нажмите кнопку Next, что говорит о том, что вы не будите исправлять эту ошибку. AutoCAD автоматически переместится к следующей ошибке, которая состоит в том, что уровень HATCH в текущем чертеже отсутствует в файле стандартов.
10. Выберите HTCH в списке Replace with. Это будет автоматически заменять уровень HATCH на HTCH.






11. Нажмите кнопку Fix еще раз что бы сделать стандартный шрифт в текущем чертеже соответствующим стандартному шрифту в файле стандартов.

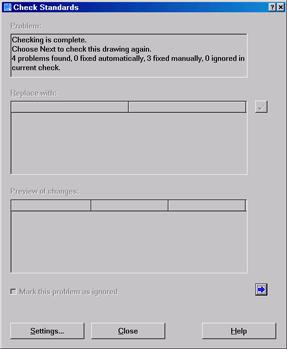

12. Нажмите на Close что бы закрыть это окно.

Наша версия измененного чертежа находится в файле 4007d.dwg.

Как вы смогли убедиться, команды STANDARDS и CHECKSTANDARDS позволяют гарантировать что бы чертежные файлы имели одинаковые уровни, типы линий, текстовые и размерные стили.
