Руководство по работе с ассоциативными размерами в AutoCAD 2002

Вступление.

В данном руководстве вы изучите как образмеривать объекты с помощью ассоциативных размеров в AutoCAD 2002. В отличии от предыдущих версий AutoCAD, которые требовали от вас применения команд редактирования к размерам так же как к геометрии, в случае ее модификации, AutoCAD 2002 позволяет обновлять размеры когда вы изменяете объект к которому данные размеры применены. Использование новых команд ассоциативного образмеривания фактически устраняет использование масштабного фактора размеров (DIMSCALE) и факторов размеров (DIMLFAC). Размеры создаются на шаблонах (layouts), что означает, что они всегда будут напечатаны в величинах, указанном размерными переменными.

В данном руководстве вы изучите как:

Когда Вы закончите этот проект, Вы должны почуствовать удобство работы с ассоциативные размерами.

Подготовка к созданию ассоциативных размеров.

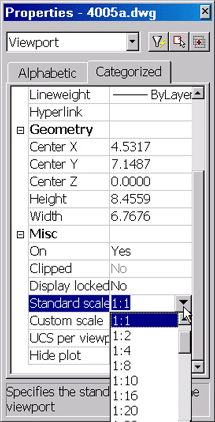

Когда вы устанавливаете значение DIMASSOC в 2, AutoCAD 2002 создает ассоциативные размеры которые изменяются когда геометрия, с которой они связаны изменяется. В этом уроке вы изучите как установить параметр DIMASSOC, и как создать масштабируемый вид в шаблоне.

До продолжения этого урока, откройте файл 4005a.dwg.

Вы можете найти нашу версию чертежа на этой стадии здесь.

Создание ассоциативных размеров.

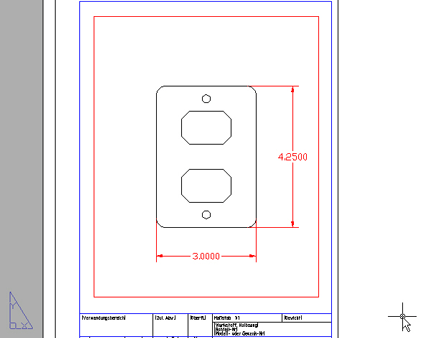

В этом уроке вы образмерите объекты на шаблоне. Обратите внимание, что ассоциативные размеры работают как в пространстве модели так и в пространистве листа, но хорошим тоном является создание их в пространстве листа. Имеются несколько преимуществ чтобы делать именно так.

По умолчанию, все размеры которые вы создадите в пространстве модели будут отображаться на любом шаблоне, который отображает образмеренную геометрию. Это означает, что если вы имеете несколько видовых экранов, показывающих одну и ту же геометрию (это может быть в случае, если вы имеете общий вид к примеру плана комнаты и хотите детально показать часть этого плана) вы будете видеть одни и те же размеры дважды. В прошлом, единственныи способом избежать это было:

Теперь вы больше не должны выбрать между этими двумя неуклюжими альтернативами. Вы можете теперь создавать ваши размеры в пространстве листа и настраивать их так, что бы они модернизировались, когда геометрия в пространстве модели изменяется. Это означает, что каждый шаблон, может иметь собственный набор размеров. Вы не должны создавать отдельный уровень для размеров на каждый видовой экрана.

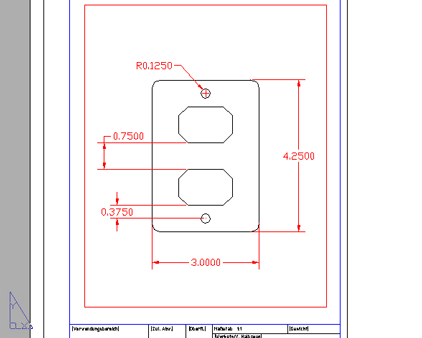

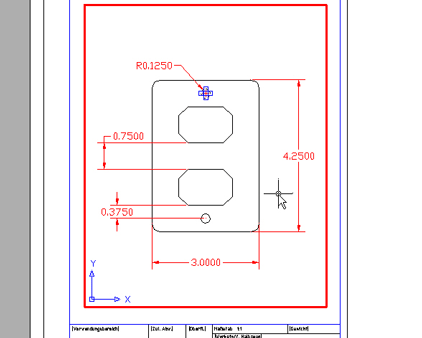

В этом уроке вы создадите ассоциативные размеры в пространстве листа, которые точно будут отражать геометрию в пространстве модели.

Вы можете найти нашу версию чертежа на этой стадии здесь.

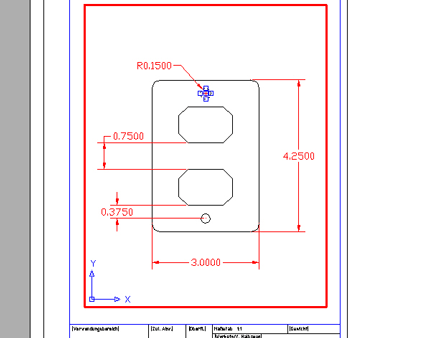

Размеры, которые мы создали, точно отражают геометрию, созданную в пространстве модели. Если мы выберем закладку MODEL, и с помощью команды DIST проверим расстояния, которые мы образмерили, то убедимся, что значения точно соответствуют размерам, указанным на шаблоне.

Изменение образмеренной геометрии.

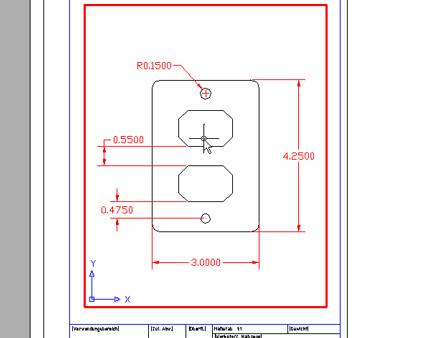

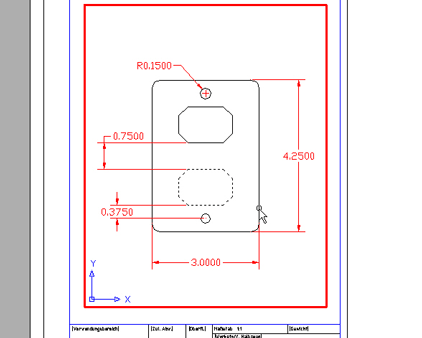

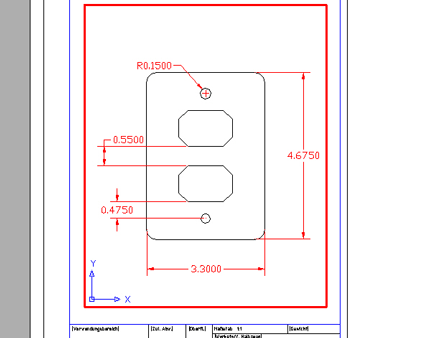

Теперь, после того как вы моздали ассоциативные размеры, вы можете изменять геометрию, и убедиться что размерные значения обновляются.

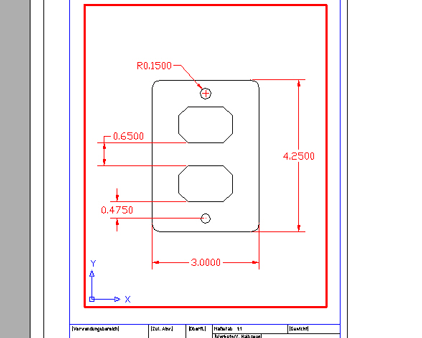

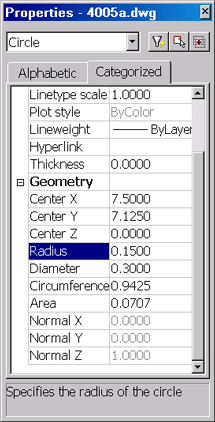

Обратите внимание, что размер автоматически изменился после ввода нового значения.

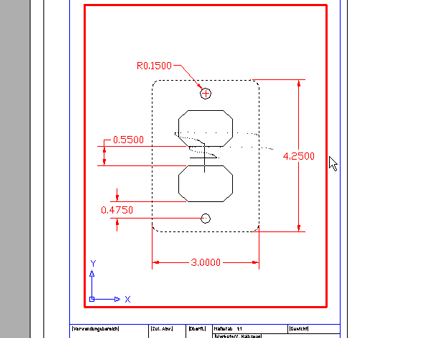

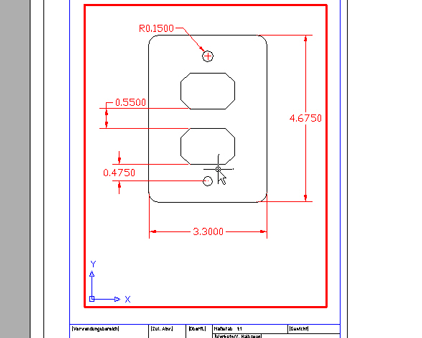

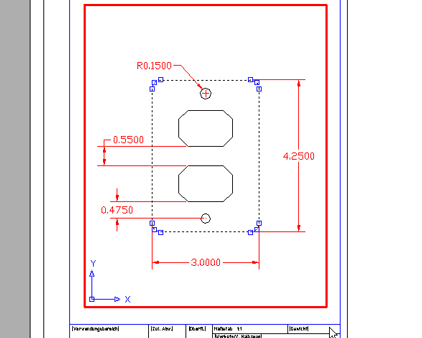

Выберите внешний край геометрии.

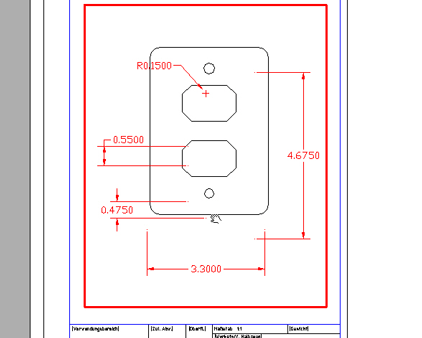

Наберите 1.1 что бы сделать объект больше.

Нажмите ENTER что бы выйти их этой команды и размеры переместятся в местоположение геометрии. Если вы будете увеличивать или уменьшать видовой экран, размеры не будут менять свое значение, но будут изменять размер и расположение в соответствии с изменениями.

Вы можете найти нашу версию законченного черетежа в файле 4005d.dwg

Превращение созданных ранее размеров в ассоциативные.

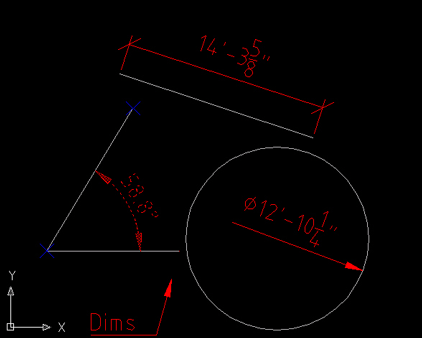

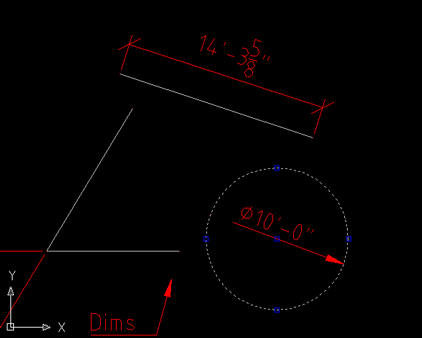

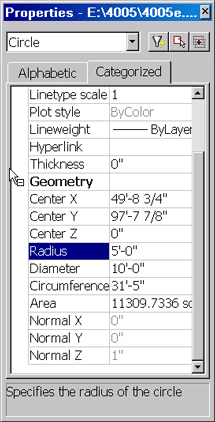

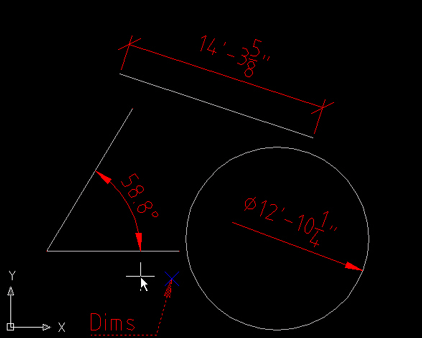

Если вы создали размеры в пространстве модели когда переменная DIMASSOC установлена в 1, они не будут автоматически обновляться при изменении образмеренной геометрии. Что бы сделать их полностью ассоциативными, вы должны использовать команду DIMREASSOCIATE что бы определить отношение между размерами и объектами в чертеже.

Прежде чем начать работу с эти уроком, откройте файл чертежа 4005e.dwg .

Вы можете найти нашу версию законченного черетежа в файле 4005f.dwg.

Теперь, когда Вы с нашей помощью создали ассоциативные размеры, а так же осуществили их модернизацию, Вы должны почувствовать удобство использования ассоциативных размеров в ваших собственных чертежах.
