Поддержка ваших корпоративных черетежных стандартов в AutoCAD 2002

Одной из важнейших задач CAD-менеджеров является установление стандартов и их администрирование. Опрос Autodesk показал, что более чем 300 CAD-менеджеров показали, что более чем 90% используют стандарты и 80% полагают, что стандарты важны или очень важны.

Возможность CAD Standards дает CAD-менеджерам набор средств для проверки соответствия стандартам. Эта возможность обеспечивается файлами ассоциативных стандартов (DWS) прилагаемым к чертежным файлам AutoCAD, а так же интерактивным и пакетным аудитом для того что бы гарантировать полное соответствие между чертежным файлом и ассоциированым файлом стандартов.

Standards Manager

Standards Manager (Менеджер стандартов) используется для ассоциации стандартов с текущим черетежом AutoCAD, и работает как администратор подключаемых стандартов.

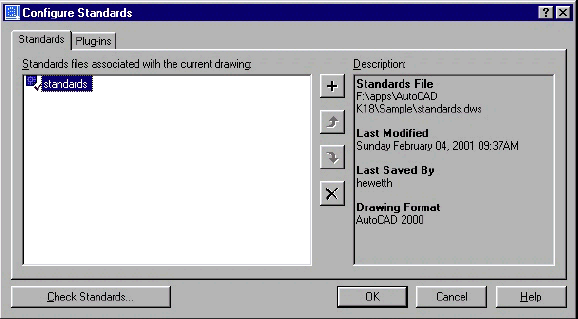

Панель Standards отображает все файлы стандартов, которые ассоциированы с текущем чертежом. При выборе индивидуальных стандартов из списка, в разделе Description отображается общая информация соответсвующая выбранному стандарту. Стандарты можно добавлять, удалять, и менять их приоритет.

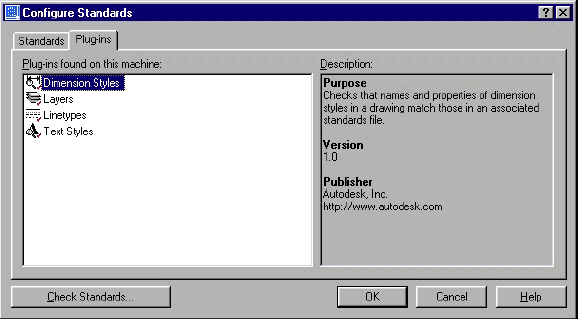

Панель Plug-ins содержит список всех подключаемых стандартов, которые представлены в системе и дает информацию о каждом отдельном плугине.

Интерактивный аудит.

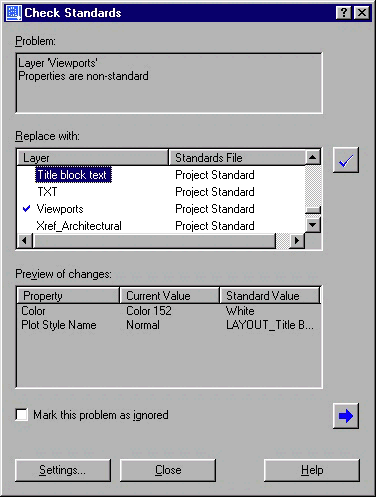

Аналогично проверки правописания в текстовом процессоре, интерактивный аудит стандартов проверяет активный чертеж на ассоциированные стандарты, сообщает о любых не соответствиях, и предлагает вариант решения проблемы

Вы можете или принимать предложенное решение или вручнкю исправить эту проблему в AutoCAD, не прерывая процесс аудита. Проблему так же можно игнорировать (к примеру в случае конструктивной геометрии). Игнорированные ранее проблемы могут быть рассмотрены в последующих аудитах, в зависимости от пользовательских настроек.

Пакетный аудит.

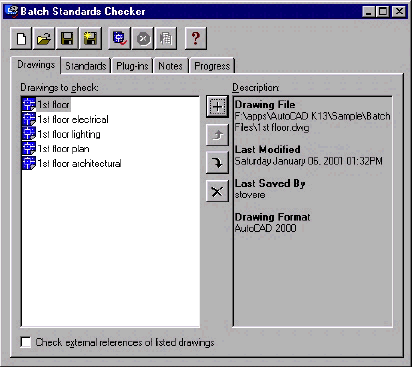

Batch Standards Checker осуществляет пакетную проверку на множестве чертежей и генерирует основанный на XML, доступный для просмотра пользователем отчет о нарушениях стандартов.

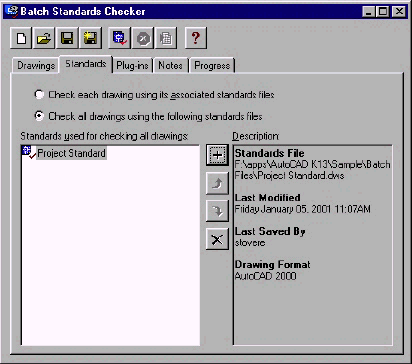

Отдельные чертежы могут быть проверены на основе индивидуальных файлов стандартов, или набор чертежей может быть проверен на основании глобальных стандартов. Различные конфигурации пакетной проверки могут быть сохранены во внешнем конфигурационном файле и использованы снова.

Существует версия этого приложения для командной строки, которую вы можете использовать для планирования пакетной проверки стандартов или на сервере.

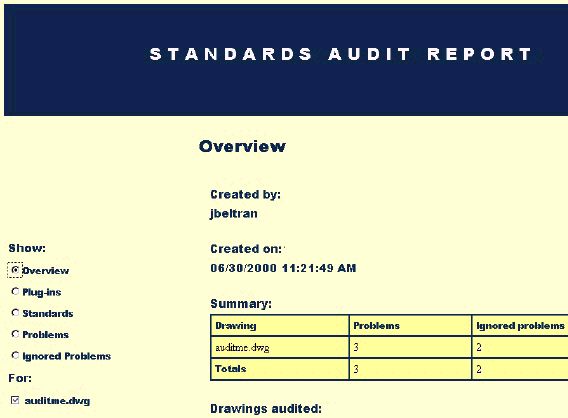

Общий отчет.

Файл отчета автоматически отображается как только пакетная проверка стандартов будет завершена, или с помощью кнопки View Report в окне пакетной проверки после завершения проверки в текущей сессии AutoCAD. Файл отчета так же можно просмотреть по двойному клику мыши в проводнике Windows.

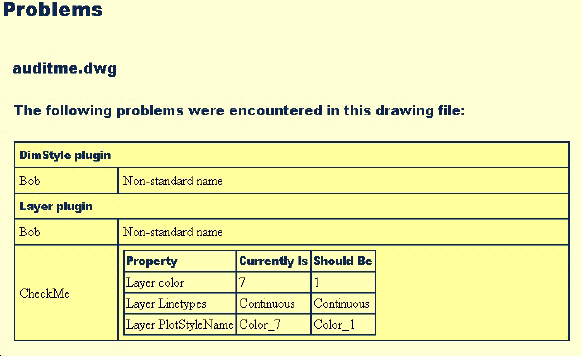

Выбор кнопки Ignored Problems фильтрирует отчет так, чтобы показывать только резюме нарушений стандартов, найденные для каждого чертежа.
