Проверка правописания, масштабирование текста и файловая навигация в AutoCAD 2002

Расширения операций проверки правописания позволит вам проверять и корректировать правописание ранее скрытых объектов (определений блоков), уменьшая число возможных ошибок в чертеже.

Пользователи часто вынуждены выполнять операции масштабирования текста, некоторые над большим количеством объектов. Улучшенное масштабирование с контролем выравнивания текста уменьшает число ручных операций выравнивания.

Проверка правописания - Команда SPELL расширена для работы с большим количеством видов аннотаций, присутствующих на чертежах. Когда обнаруживается ссылка на блок, команда проверяет не только любое ассоциированное значение аттрибута, но так же ассоциированое определение блока на вложенные текстовые объекты. Проверка правописания выполнима для любых объектов Text, MText, или определений аттрибутов.

Масштабирование текста - команда SCALETEXT позволяет быстро изменить размер аннотации, используя любой масштабный фактор, или специфическую высоту текста, модифицируя свойство высоты текстового объекта. Текстовые объекты индивидуально масштабируются относительно их точки вставки или специфицированной точки выравнивания.

Это отличает ее от команды SCALE, которая масштабирует все выбранные объекты к специфицированной точке выравнивания и соответсвенно модифицирует точку вставки каждого объекта. Команда SCALETEXT может изменить точку вставки, если выбрана другая точка выравнивания. AutoCAD подерживает множество точек выравнивания. Некоторые методы изменения точки выравнивания текстовых объектов перемещают точку вставки чтобы сохранить расположение текста , когда другие методы не работают (ведут к перемещению текста). Команда JUSTIFYTEXT изменяет выравнивание текста без зменения его местоположения. Обе точки - вставки и выравнивания перемещаются.

Виды в пространстве модели в макетах (layout) часто отображаются в масштабе отличном от 1:1 . Это значит, что текстовые объекты в видах могут быть другого размера, чем на макетах, даже если они имеет одинаковую высоту. Команда SPACETRANS конвертирует дистанции (обычно высоту текста) из раннего пространства модели или пространства листа в эквивалентные дистанции в другом пространстве. Эта команда может быть вызвана прозрачно, что бы обеспечить правильное значения когда дистанция требуется другой команде. Есл команда вызывается самостоятельно, она просто показывает вычисленное значение в командной строке.

Файловая навигация

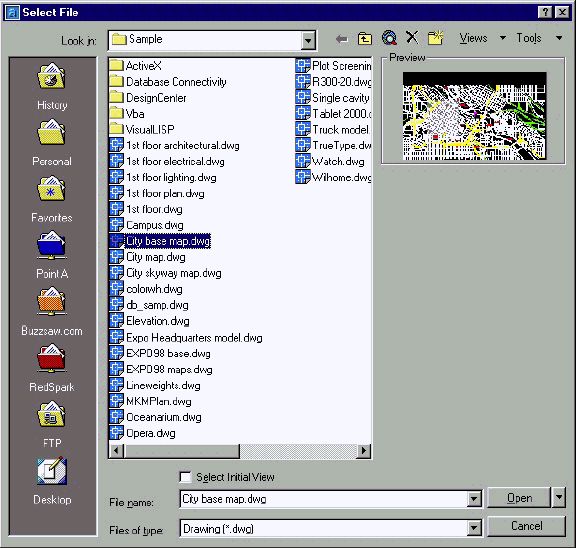

Файловая навигация расширяется с каждой новой версией AutoCAD. В AutoCAD 2002 добавлена возможность добавления ваших собственных каталогов в панель Standard Folders. Добавление каталогов в эту панель осуществляется простым перетаскиванием с помощью мыши.

Обратите внимание, что сюда же можна разместить основанные на Internet возможности AutoCAD, включая Autodesk Point A, Buzzsaw.com, и RedSpark.
