Средства для работы с слоями в AutoCAD 2002

Два новых средства для работы с слоями были добавлены в AutoCAD в XML/Data Extension. Инструментальное средство Layer Translator позволяет легко конвертировать чертежи из одного стандарта слоев в другой, используя существующие черетежи или файлы стандартов в качестве ссылок. Layer Translator дополняет функциональность CAD-стандартов, расширяет вашу способность исправлять нарушения стандартов быстро и точно.

Инструментальное средство Layer Previous улучшает UNDO, ZOOM, и операции с слоями.

Layer Translator

Инструментальное средство Layer Translator помогает управлять процессом раздельного доступа к данным с другими предоставляя средства для конвертации чертежей с одним стандартом слоев в другой, используя существующий чертеж, файл стандартов или шаблон чертежа как ссылку.

Используя Layer Translator вы можете:

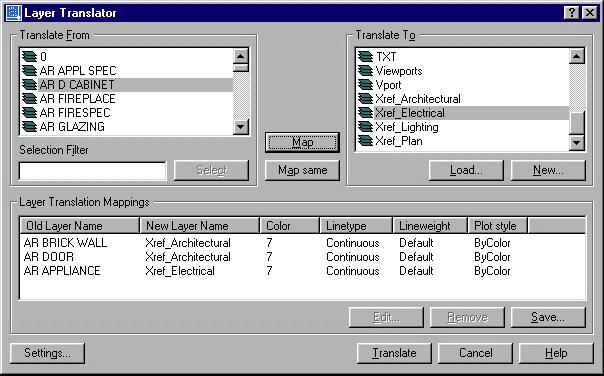

Список Translate From отображает имена всех слоев в текущем черетеже у алфавитном порядке. Темная иконка слоя говорит что слой ссылочный и не может быть очищен. Белая иконка слоя говорит что слой не ссылочный и может быть очищен.

Список Translate To отображает слои, которые могут быть использованы как ссылочные или целевые. Выбранные слои в списке Translate From могут быть отображены в слоях в списке Translate To с помощью кнопки Map.

Отображения слоев для конвертации могут быть сохранены в выбранный файл для последующего использования. Это удобно когда вам нужно присвоить туже самую схему слоев другому чертежу.

Диалоговое окно Settings позволяет вам управлять процессом трансляции.



Layer Previous

Инструментальное средство Layer Previous улучшает работу в операциях UNDO, ZOOM, и при работе с слоями. Эти операции подобны команде Zoom Previous, и они восстанавливают предыдущее использовавшееся состояние слоя без возврата к редактированию геометрии или выболнению операций масштабирования.

Следующие свойства слоя восстанавливаются с помощью Layer Previous: Layer Previous имеет следующие ограничения: Команда Layer Previous не иеет диалогового окна и не требует информации в коммандной строке. После завершения выполнения она только сообщает об успехе или не успехе операции.

Пример:

Command: LAYERP
*No previous layer status*
Command: LAYERP
Restored previous layer status.
