Средства работы с аттрибутами в AutoCAD 2002

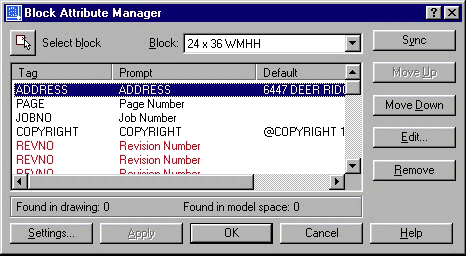

Block Attribute Manager

Block Attribute Manager (менеджер аттрибутов блоков) позволяет вам легко модифицировать атрибуты внутри блока без необходимости осуществлять его разбивку или переопределения. Все изменения будут автоматически отображены во всех местах вставки данного блока. Вы можете сделать любую из следующих операций:

По умолчанию, все изменения в аттрибутах блока которые делаются используя Block Attribute Manager назначаются на все существующие применения данного блока. Это может быть управляемо с помощью диалового окна Settings так, что изменения будут иметь эффект только при новых вставках этого блока.

Кнопка Select block (выбор блока) позволяет вам выбрать аттрибутированный блок в текущем чертеже. Выбранный блок отображает перечень своих аттрибутов и их значения в окне "список аттрибутов".

Выпадающее окно "Block" отображает имена всех аттрибутированных блоков в таблице блоков. Этот список не содержит блоки, которые не имеют аттрибутов. Когда блок выбран, список аттрибутов отображает все аттрибуты, которые содержит выбранный блок. Если Block Attribute Manager перед этим вызовом уже использовался в текущем чертеже, в процессе инициализации отображаются последний блок и его аттрибут, которые редактировались. Если последнего редактированного блока не существует, выбирается первый блок в списке.

Attribute list (Список аттрибутов) отображает информацию о всех аттрибутах, определенных в текущем выбранном блоке. Данный список можно настроить на отображение специфических столбцов информации и подсветить излишние имена аттрибутов.

Кнопка Sync принуждает к отображению все существующие ссылки на блоки в списке блоков, что бы они соответствовали текущему состоянию. Это обновление не затрагивает значение аттрибутов. Опереация синхронизации происходит автоматически, когда блок редактируется.

Кнопка Edit отображает диалоговое окно Edit Attribute.

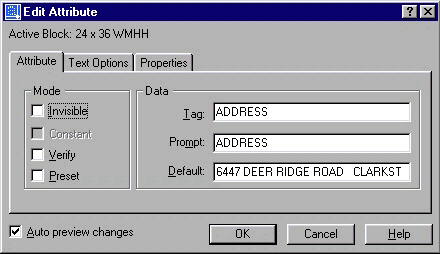

Диалоговое окно Edit Attribute

Диалоговое окно Edit Attribute состоит из трех панелей для редактирования различных аспектов выбранного аттрибута.

Когда стоит галочка на указателе “Auto preview changes”, все изменения в аттрибуте автоматически отображаются. Это позволяет вам видеть результат своего редактирования до того как вы завершите редактирование данного аттрибута.

В панели Attribute, вы можете редактировать имя аттрибута, его строку-запрос, значение по умолчанию и режим.

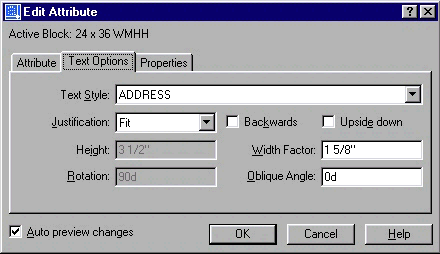

В панели Text Options, вы можете редактировать параметры текста для текстовых свойств аттрибутов.

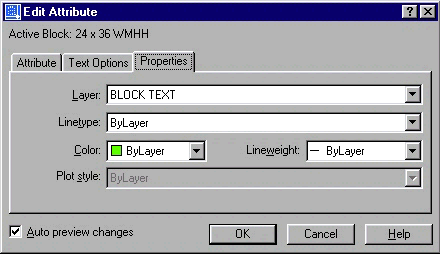

На панели Properties, вы можете редактировать параметры аттрибута, которые влияют на общее отображение аттрибута, в системе AutoCAD или при выводе не печать.


Enhanced Attribute Editor

Enhanced Attribute Editor (Расширенный редактор Аттрибутов) улучшает и дополняет возможности команд DDATTE/ATTEDIT и -ATTEDIT , а также позволяет редактировать аттрибуты в определенном применении блока. Вы можете редактировать значения аттрибутов, их текстовые свойства, общие параметры, и все измененияя автоматически будут отображаться в редакторе AutoCAD.

Интерефейс и функциональные возможности Enhanced Attribute Editor подобны Block Attribute Manager но нацелены на редактирование только выбранных применений блоков. Enhanced Attribute Editor разработан для замены команд DDATTE/ATTEDIT и -ATTEDIT, в отличии от старых команд для редактирования аттрибутов, Enhanced Attribute Editor позволяет редактировать все текстовые параметры и свойства и все изменения будут автоматически отображаться в редакторе AutoCAD по мере их совершения.

Основное диалоговое окно состоит из трех панелей для редактирования различных аспектов аттрибутов в выбранном аттрибутированном блоке. Кнопка Select block позволяет вам выбрать аттрибутированный блок в текущем чертеже для редактирования. Имя выбранного блока будет отображено в поле Block и информация о его аттрибутах будет отображена в списке аттрибутов.

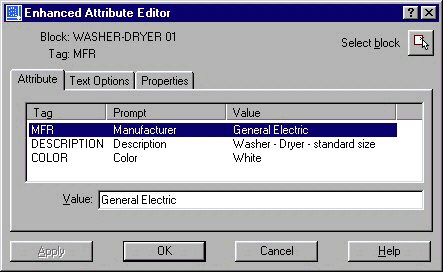

Панель Attribute отображает список содержащий информацию о всех аттрибутах, определенных в выбранном блоке. Когда аттрибут выбран в этом списке, его значение становиться доступным в поле Value для редактирования.

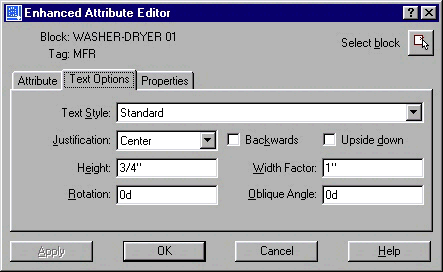

В панели Text Options вы можете редактировать текстовые свойства аттрибута.

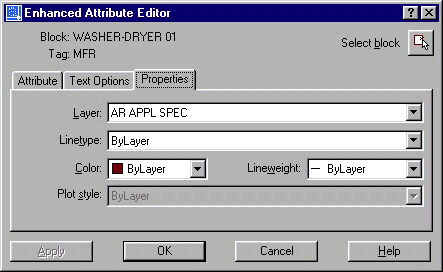

В панели Properties, вы можете редактировать параметры аттрибута, которые влияют на общее отображение аттрибута, в системе AutoCAD или при выводе не печать.


Извлечение Аттрибутов Блоков.

С помощью инструментального средства Enhanced Attribute Extract можно легко извлекать данные из аттрибутов блоков в формате разделенного запятыми текста (CSV), Microsoft Excel (XLS) и Microsoft Access (MDB). Вы можете присоединять псевдонимы к блокам и аттрибутам, собирать данные из множества чертежей и внешних ссылок, сохранять шаблоны выбранных блоков, аттрибуты и информацию о псевдонимах для использования снова в любых чертежах или наборах черетежей.

Enhanced Attribute Extract представляет собой волшебник (wizard), который ведет вас через весь процесс извлечения аттрибутов.

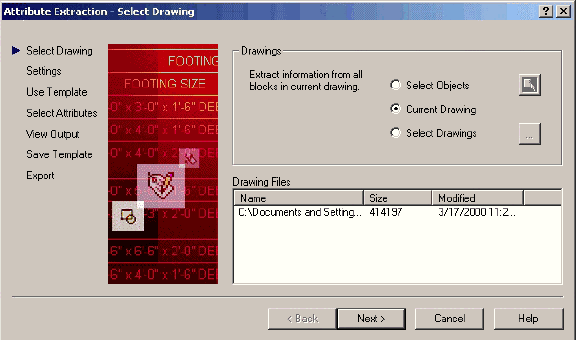

Диалоговое окно Select Drawing определяет исходные аттрибутные данные. Это позволяет вам создавать набор выбора примитивов из текущего чертежа, выбирать все блоки в текущем чертеже, или выбирать несколько черетежей.

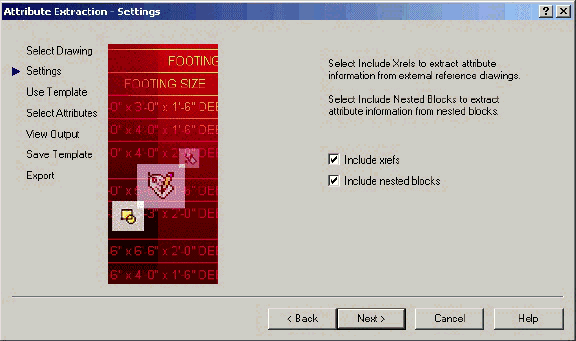

Диалоговое окно Settings позволяет вам включать в экспорт файлы из внешних ссылок (xrefs) и вложенные блоки.

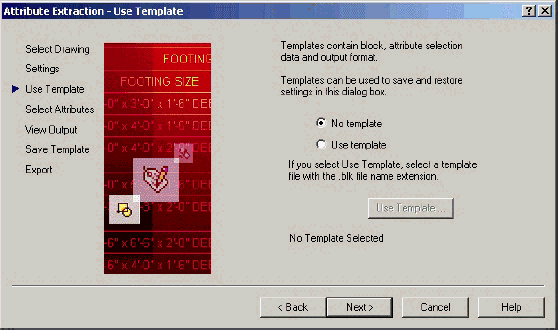

Диалоговое окно Use Template позволяет выбрать файл шаблона. Файлы шаблонов сохраняют информацию относительно того, какие аттрибуты и блоки должны включаються в вывод.

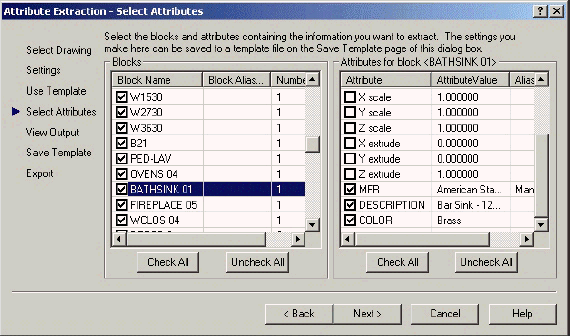

Диалоговое окно Select Attributes состоит из двух секций:

Все выборы в данном окне могут быть сохранены в файле шаблона.

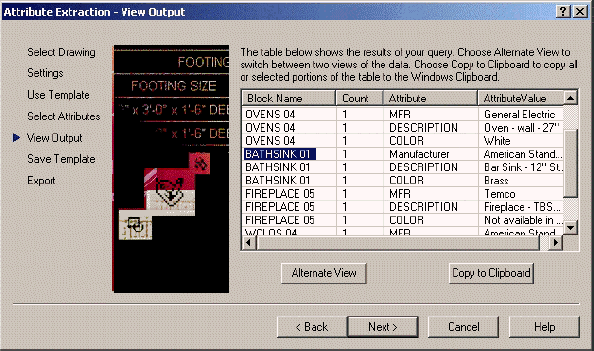

Диалоговое окно View Output отображает результаты извлечения.

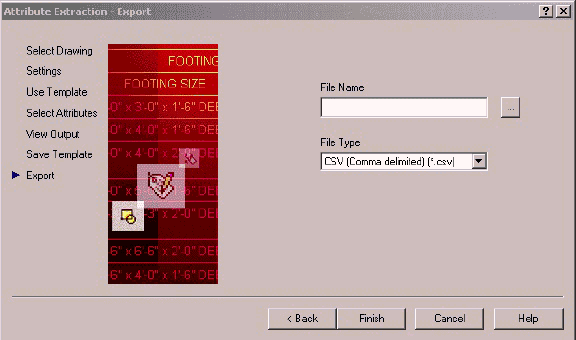

Диалоговое окно Export позволяет вам экспортировать извлеченные наборы данных в текстовый файл в формате CSV, XLS (Excel) или MDB (Access) форматы.
