Ассоциативные размеры AutoCAD 2002

Ассоциативные размеры определяют отношения между геометрическими объектами и размерами определяющими их форму. Ассоциативные размеры в AutoCAD 2002 автоматически меняют их расположения, ориентации, и размерные значения когда геометрические объекты, ассоциированные с ними модифицируются. Целостность проекта улучшается, если изменения в геометрии немедленно отражаются на размерах, привязанных к геометрии. Теперь пользователям нет смысла работать с точками-определениями (defpoints). Ассоциативные размеры улучшают поддержку в пространстве листа размеров объектов пространства модели (межпространственные ссылки), в результате чего отпадает необходимость в ручном обновлении этого типа размеров когда ассоциированная геометрия пространства модели модифицируется.

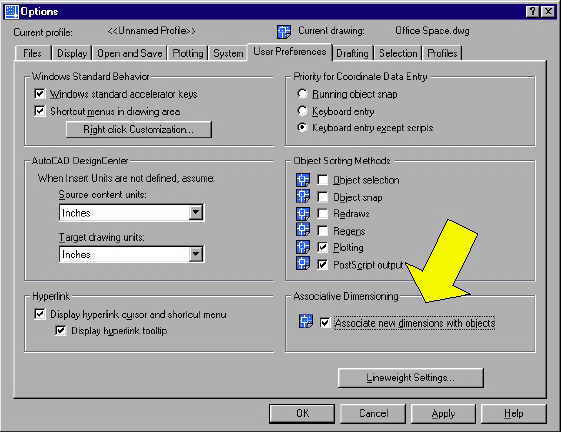

Enabling Associative Dimensioning—Для каждого нового чертежа, ассоциативные размеры включены по умолчанию. Для старых чертежей, эта возможность включается в ручную с помощью команды DIMASSOC. Ее значение, равное 2 (или ON) включает эту возможность, 1 - создает не ассоциативныо образмеренные объекты, и 0 создает отдельные (exploded) размеры. Этот переключатель так же можно найти в Options>User Preferences:

Updating Associative Dimensions—Команда DIMREGEN принудительно обновляет все ассоциативные размеры в текущем чертеже. Вам может понадобиться использовать DIMREGEN что бы обновить ассоциативные размеры после панорамирования или масштабирования с помощью колеса мыши, после открытия чертежа, который был модифицирован более ранней версией AutoCAD, или после открытия черетежа с внешними ссылками, которые были модифицированы.

Associating Legacy Dimensions—команда DIMREASSOCIATE позволит вам ассоциатировать не ассоциативные размеры к объекту или точкам привязки геометрии объекта. Командная последовательность для DIMREASSOCIATE начинается с запроса одного или более размерных объектов. Объекты фильтрируются по размерам, выключеным уровням, и другим атрибутам, которые бы помешали обновлению. Для кажого выбранного размера, команда последовательно подсвечивает размер и запрашивает точки-определения (местоположение объектной привязки) для каждой ассоциации, которая требуется для размера данного типа. Маркер чертится для каждой ассоциативной точки; этот маркер удаляется после того как обработка ассоциативной точки будет завершена. Внешний вид маркера завесит от того является объект ассоциативным или нет:


ассоциативный маркер --- не ассоциативный маркер

Новая ассоциативная точка может быть указанием на объекте или индивидуальная ассоциативная точка может быть принята нажатием клавиши Enter; это действие оставляет любую точку-определение в ее текущем состоянии, является она ассоциативной или нет. Если указанная точка не может быть ассоциативной, появляется сообщение, что данная точка не может быть ассоциирована, и выполнение команды будет продолжено:


Specify first extension line origin or [Select object] <next>:
<pick in empty space or without an osnap active>
Dimension point not reassociated.
Specify second extension line origin <next>:

Когда используется опция выбора объекта, в командной строке запрашивается единичный объект для выбора. Если объект не выбран или выбран несоответствующий объект - предупреждается об ошибке, и у пользователя снова запрашивется объект. Если вы нажмете теперь Enter, команда продолжит свою работу не изменив текущий размер.

Specify first extension line origin or [Select object] <next>: S
Select object: <pick in empty space>
No object selected.
Select object: <pick invalid object>
Object selected is not a line, arc or circle.
Select object:.

Три фигуры ниже иллюстрируют реассоциированние линейного размера, частично ассоциированного с прямоугольником. В первом точке размерная линия уже ассоциирована, о чем говорит перечеркнутый прямоугольник, во второй точке размерная линия не ассоциирована - отображено просто перекрестие. После выбора новой ассоциативной точки размер становиться полностью ассоциативносным.

Removing Associativity— команда DIMDISASSOCIATE позволяет вам удалять любые ассоциации из набора размеров. Команда запрашивает набор выбора размеров который фильтруется на предмет размеров, выключеных уровней и других аттрибутов, которые могут помешать обновлению. После того как выбор завершен, происходит де-ассоциация размеров, и сообщается число модифицированных размеров.
