Adobe Acrobat 6.0 Professional - соединение мощи PDF-формата с возможностью публикации чертежных данных.

В предыдущей статье, посвященной PDF-формату ("Использование PDF-формата для создания и распространение своих документов в Сети.") были описаны его возможности по представлению текстовых данных, создание документов в формате PDF с помощью Adobe Acrobat и вкратце описаны новые возможности, которые представляет Adobe Acrobat 6.0 Professional. Наиболее революционными из них являются средства работы с чертежными данными, к которым относятся:

Рассмотрим эти возможности Adobe Acrobat 6.0 Professional на примере работы с чертежами AutoCAD 2000i (при установке Adobe Acrobat 6.0 Professional убедитесь, что AutoCAD уже установлен в вашей системе, иначе возможность конвертации работать не будет).

В качестве чертежа-примера в статье используется чертеж участка городской застройки, где вся чертежная сгруппирована по пяти слоям:

  1. здания - фиолетовый цвет,
  2. дороги - светло коричневый цвет,
  3. рельеф местности - зеленый цвет,
  4. заполненные водой территории - голубой цвет,
  5. текстовая информация - синий цвет.

Загрузим AutoCAD и откроем наш чертеж. В строке падающих меню после падающего меню "Help" отобразится падающее меню Adobe PDF, которого не было до установки Adobe Acrobat 6.0 Professional, так же отобразится новая группа иконок Adobe PDF (рис. 1).


(рис. 1) Меню и группа иконок Adobe PDF в AutoCAD.

Кликнем на строке "Change Conversion Settings" в падающем меню Adobe PDF. Отобразится окно Adobe PDFMaker с параметрами конвертации (рис. 2). Как видно, параметры конвертации разбиты на две группы:

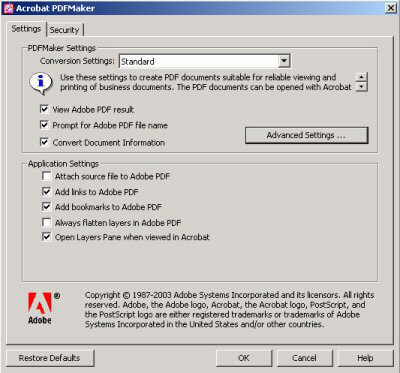

(рис. 2), окно Adobe PDFMaker с параметрами конвертации

Параметры первой группы нам знакомы по предыдущей версии Adobe Acrobat - они определяют, отображать или нет результаты конвертации в Adobe Acrobat, запрашивать ли имя для создаваемого документа, а так же переносить ли в PDF информацию о чертеже доступную в AutoCAD из команды Drawing Properties в меню File.

Параметры второй группы специфические для AutoCAD. Attach Source File будет присоединять исходный файл к создаваемому PDF-документу, что позволит в случае необходимости сохранить его на диск и открыть в родном приложении (в данном случае в AutoCAD). Add links to Adobe PDF - сохраняет ссылки которые были в исходном документе в создаваемом PDF-файле. Этот параметр как правило сохраняется без изменений.

Опция Always flatten layers in Adobe PDF при включении проецирует все слои чертежа на один. Ее имеет смысл включать только если мы не собираемся сохранять многослойную структуру чертежа.

Опция Open Layers Pane when viewed in Acrobat влечет отображение при открытии PDF-документа панели Layers, которая содержит имена всех присутствующих в документе слоев, и позволяет управлять их отображением. Этот параметр рекомендуется активизировать если наш чертеж содержит более одного слоя.

Установив параметры конвертации как показано на рис. 2, приступим к подготовке исходного чертежа к конвертации. Подготовка к конвертации необходима, потому что в AutoCAD 2000i мы не можем пересылать документы напрямую из рабочего чертежа в Adobe Acrobat, а можем выполнить это только из шаблона для печати.

Создадим новый шаблон в AutoCAD c помощью мастера создания шаблонов (команда Layout Wizrd в подменю Layout в меню Insert, рис. 3). Вкратце остановимся на ключевых моментах при создании шаблона с помощью мастера создания шаблонов. В качестве плоттера для данного шаблона используем Adobe PDF (конвертирующий драйвер Adobe Acrobat 6.0, рис. 4). Формат листа результирующего документа следует выбирать с учетом ограничений печатающего устройства (при выборе формата A4 для документа который разборчиво печатается на листе формата не меньше A2 часть информации может стать нечитаемой). В ответ на запрос о размерах области чертежных данных (рис. 5) с помощью мыши зададим прямоугольную область как можно ближе к границе шаблона, обозначенной пунктирной линией.

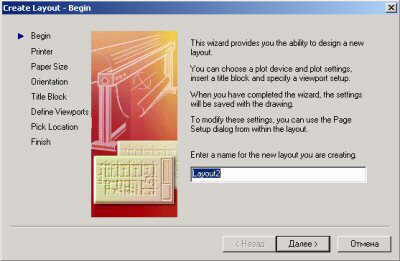

(рис. 3), Мастер создания шаблонов

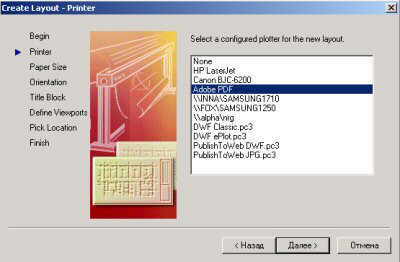

(рис. 4), Выбор плоттера.


(рис. 5), запрос области чертежных данных

Теперь перейдем непосредственно к процессу конвертации чертежа в AutoCAD. В падающем меню Adobe PDF нам доступны три режима конвертации (дублированные кнопками группы Adobe PDF):

  • Convert to Adobe PDF - просто конвертация в PDF с последующем открытием результата в Adobe Acrobat или без него.
  • Convert to Adobe PDF and Email - конвертация в PDF с последующем присоединением результирующего файла ко вновь созданному e-mail.
  • Convert to Adobe PDF and Send for Review - конвертация в PDF с последующем открытием результата в Adobe Acrobat для просмотра и одновременным присоединением результирующего файла ко вновь созданному e-mail.

    Как видно, две последние команды имеют только сервисное значение, поэтому мы их не будем рассматривать.

    Кликнем на кнопку Convert to Adobe PDF - . На экране отобразиться запрос о включении (отключении) режима конвертации слоев (рис. 6). Так как мы собираемся перенести структуру слоев в создаваемый PDF-файл, выберем опцию Retain all or some Layers. После этого на экране отобразится окно конвертации слоев (рис. 7). В правой части окна отображается список слоев, присутствующих в чертеже AutoCAD, в левую же мы должны перенести названия тех слоев, которые мы хотим видеть в нашем PDF-файле. Мы также можем здесь указать состояние слоев в PDF-файл (активный или не активный). Слой, который установлен всегда активным (Always On) не может быть выключен в PDF-файле. Так же мы можем переименовать слоя в результирующем файле, а так же разбить их на группы, создавая наборы слоев (пункт Create Layer Set в контекстном меню, доступном в списке слоев). Для результирующего документа сгруппируем все слоя по типу информации: Застройка (здания, дороги и текстовая информация) и Рельеф (водоемы и местность), а так же сменим их названия (рис. 8). Эту комбинацию слоев можно сохранить для повторного использования с помощью кнопки Add PDF Setting. После завершения операций над слоями кликнем на кнопку Convert to PDF для запуска процесса конвертации. После завершения этой операции просмотрим результат в Adobe Acrobat (рис. 9). Мы увидим, что созданная нами структура слоев перенесена и работает.

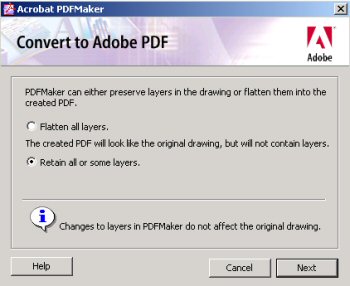

    (рис. 6), запрос о включении ( отключении ) режима конвертации слоев

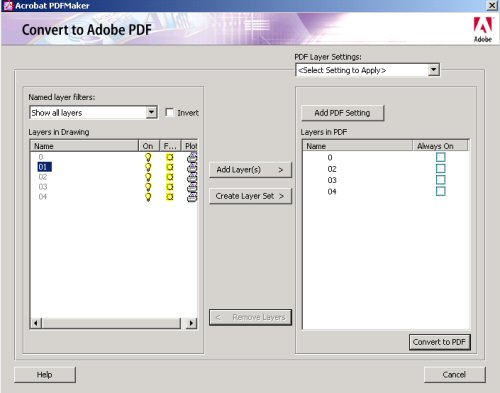

    (рис. 7), окно конвертации слоев


    (рис. 8), группировка слоев

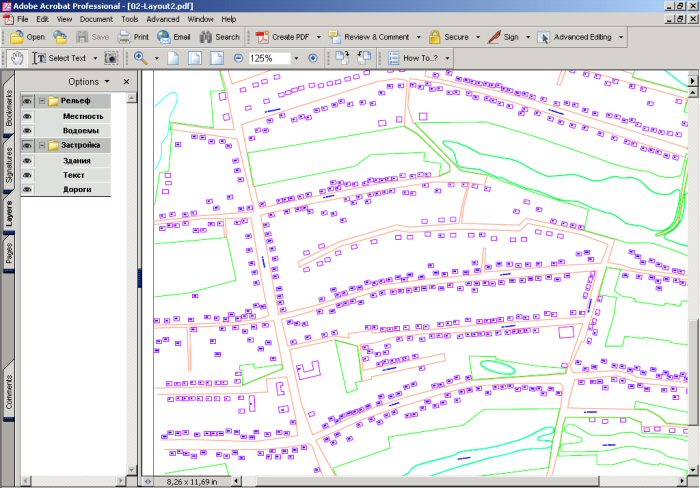

    (рис. 9), просмотр результата конвертации в Adobe Acrobat

    Мы можем выполнять операции над слоями и непосредственно в Adobe Acrobat. В закладке Layers доступна кнопка Options, вызывающая падающее меню, содержащие две команды работы над слоями: Merge Layers и Flatten Layers. Команда Flatten Layers делает наш документ однослойным, объединяя все слои. Команда Merge Layers позволяет присединять два или больше слоев к другом слою. На рис. 10 показано окно этой команды. Как видно, в центральную колонку мы переносим слои, которые мы хотим присоединить, а в правой колонке выбирается тот слой, к которому мы хотим их присоединить. Таким образом мы можем присоединить, к примеру слой "водоемы" к слою "местность", как содержащие информацию одного характера. При выполнении команд Merge Layers и Flatten Layers следует обратить внимание на то, что после сохранения документа все информация о удаленных слоях стирается и мы не сможем их восстановить.

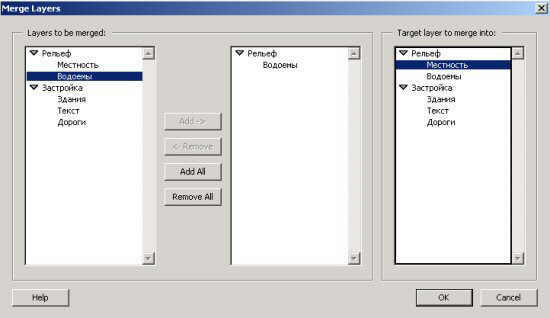

    (рис. 10), окно команды Merge Layers

    Так же мы в Adobe Acrobat мы можем наложить особые условия отображения и печати слоев. Клик правой кнопкой мыши по слою вызывает всплывающее окно Properties (рис. 11), где мы можем установить:

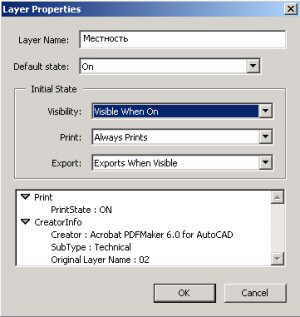

    (рис. 11), всплывающее окно Properties

    На эти параметры следует обратить внимание когда мы накладываем ограничения на документ по безопасности и готовим его к публикации. К примеру, вполне логичным будет установить разрешение печати слоя только тогда, когда он включен.

    Если мы установим запрет на печать определенных слоев (к примеру слой с текстовой информацией) но отображение этих слоев разрешено, они все равно не будут отображаться, поскольку Adobe Acrobat отображает то, что можно печатать, то чтобы Adobe Acrobat при отображении слоев руководствовался не их установками вывода на печать, а разрешениями на отображение, необходимо активизировать опцию Apply Printer Overrides в падающем меню, доступном их кнопки Options.

    Опция Apply Layer Overrides, расположенная в том же меню наоборот, активизирует все слои, независимо от их текущего состояния. Причем пока она активна, изменить видимость любого слоя невозможно.

    Подведем итог. Adobe Acrobat 6.0 снабжен очень функциональными средствами работы со слоями, что наряду с удобной интеграцией в AutoCAD делает PDF-формат конкурентом разработанному фирмой Autodesk формату обмена чертежных данных DWF. Каждый формат имеет свои плюсы и минусы, к примеру DWF-файлы получаются меньшими по размеру, чем PDF, но зато PDF-формат значительно более распространен, может содержать как графическую, так и текстовую информацию в одном документе, а также имеет мощные средства защиты данных. В любом случае выбор остается за вами.
