Virtual Trace - так в этой версии ArchiCAD называется возможность, которая в предыдущих версиях программы была известна под именем "Фоновый этаж". В ArchiCAD 11 она получила значительное развитие, работа с ней стала более удобной. Virtual Trace позволяет работать с "подложкой" на всех 2D видах модели (планах этажей, разрезах/фасадах), чертежах и макетах.

Новая возможность Virtual Trace полностью совместима с возможностью "Фоновый этаж", хорошо знакомой пользователям по предыдущим версиям ArchiCAD. При этом Virtual Trace распространяет идею "фона" на любой 2D вид проекта, позволяя "проявить" на нем один из других 2D-видов. Любая точка наблюдения, вид или макет могут являться Фоновыми под любым активным 2D окном, содержащим часть модели здания. На рисунке ниже Фоновый вид выделен красным.

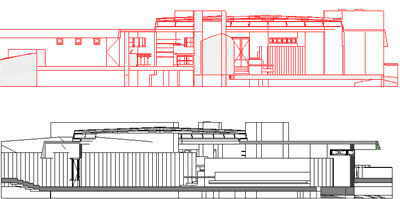

Фоновый разрез размещен под другим разрезом


Фоновый разрез размещен под чертежом детали
Использование Фонового вида - это значительная помощь в редактировании содержимого текущего активного окна, но сам вид не является частью окончательного чертежа. При необходимости пользователь может смещать и поворачивать Фоновый вид, хотя установки Фонового вида по умолчанию обычно обеспечивают правильное отображение для конкретной ситуации (например, фон модели под разрезом; разрез рядом с разрезом; макет под видом модели). Три типа элементов могут быть выбраны как Фоновые:
  1. Точки наблюдений. Любой элемент в панели Навигатор - Карта проекта (за исключением 3D элементов и элементов смет) может быть установлен в качестве Фонового. Точки наблюдения, используемые как Фоновые, будут отображаться с текущими установками активного окна.
  2. Виды. Любой вид в панели Навигатор - Набор видов (за исключением 3D элементов и элементов смет) может быть установлен в качестве Фонового. Фоновый элемент будет отображаться с установками вида-источника, а не с текущими установками активного окна. Например, если вы меняете комбинацию слоев в активном окне, фоновый элемент не изменится. Если вид удаляется из Набора видов, Фоновый элемент, созданный на его основе, больше не существует.
  3. Макеты (и их чертежи). Даже если макет содержит чертежи с рисунками или чертежи формата bmp/PDF, все его содержимое будет отображаться в Фоновом макете.

В качестве Фонового одновременно может отображаться только один элемент.

Как и в предыдущих версиях ArchiCAD, Фоновый элемент может быть выведен на принтер (но не на плоттер!) с помощью команды Файл>Печать.

Самые распространенные случаи использования Фонового элемента

Выравнивание конструктивных элементов в видах модели

Разрез со статусом модели является Фоновым элементом для чертежа того же самого разреза

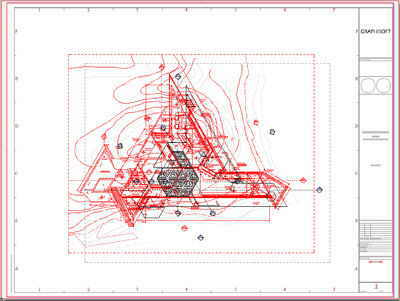

Макет в качестве Фонового элемента под чертежом

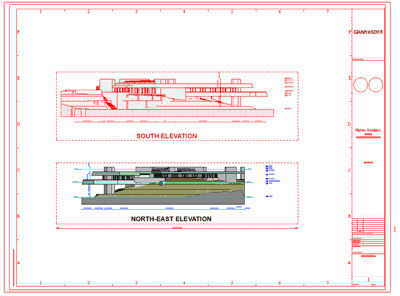

Макет в качестве Фонового элемента под другим макетом:
Работа с чертежами в контексте макета Работа с чертежами в контексте одного или нескольких видов Работа на нескольких макетах одновременно Координация видов модели/чертежей/макетов

Выгоды от использования Virtual Trace

Интерфейс Virtual Trace

Главный компонент интерфейса Virtual Trace- это панель Trace&Reference.

Замечание: Команды: Choose Reference, Drag/Rotate/Reset/Switch Reference, находящиеся в верхней части этой панели, - это те же команды, что и их дубликаты в списке команд Trace Reference из табло команд Стандарт (Окно>Табло команд>Стандарт).

Trace On/Off: Показывает или скрывает "подложку" текущего окна.

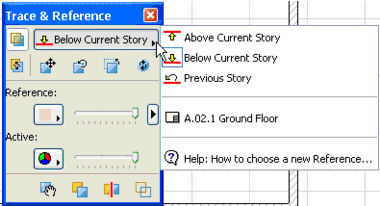

Choose Reference: В этом раскрывающемся меню отображается список недавно использованных Фоновых элементов, а также Фоновые элементы по умолчанию. Из этого списка вы можете выбрать элемент, который вы хотите использовать как Фоновый.

Замечание: Другой способ указать Фоновый элемент - это щелкнуть правой кнопкой на подходящем элементе панели Навигатор, а затем использовать команду Show as Trace Reference.

Switch Reference with Active: Фоновый вид становится активным, а элементы текущего вида отображаются в нем как "подложка".

Drag Reference: Щелкните, чтобы переместить Фоновый элемент.

Rotate Reference: Щелкните, чтобы повернуть Фоновый элемент.

Reset to Default Position: Эта опция возвращает Фоновый элемент в его первоначальную позицию по умолчанию, если он был перемещен.

Rebuild Reference: Обновляет Фоновый элемент, т.е. отображает изменения, сделанные в модели, на Фоновом элементе.

Color: Выберите цвет для Фонового и Активного элементов из двух выпадающих меню: либо исходные цвета, либо пользовательские цвета. Выпадающий список содержит цвета, недавно использованные пользователем (до 14).

Intensity: Устанавливает интенсивность отображения Фонового и Активного элементов. Передвинув ползунок вправо вы увеличиваете интенсивность, влево - уменьшаете.

Temporarily Displace Reference: Щелкните на этой иконке, чтобы активизировать функцию "Временное перемещение Фонового элемента". Щелкните в каком-либо месте окна, затем передвиньте курсор, чтобы временно переместить Фоновый элемент в новую позицию на экране. Отпустите кнопку мыши, чтобы вернуть Фоновый элемент в его прежнее положение.

Reference on Top: Изменяет порядок отображения Фонового и Активного видов.

Splitter: Активизирует функцию "Разделитель", которая позволяет сравнивать Фоновый элемент с Активным, создавая перемещаемую линию разделения видов.

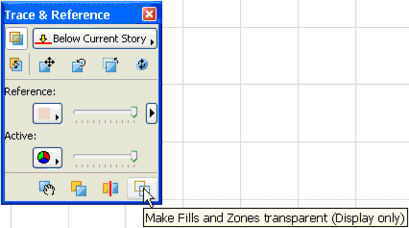

Make Fills and Zones Transparent: Этот управляющий элемент включает/выключает отображение фона штриховок и штриховок зон.

Если эта кнопка нажата, то фон штриховок на экране не показывается. Это относится к сплошным штриховкам, пустым штриховкам, имеющим цвет, и фону штриховок зон.

Эта функция влияет лишь на отображение на экране и не изменяет параметры элементов модели.

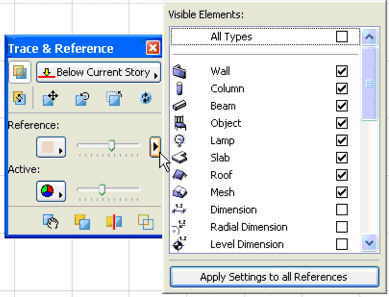

Visible Elements: Щелкните на стрелке рядом с ползунком интенсивности Фонового элемента. Раскрывшийся набор опций доступен только для Фонового элемента.

В этом списке отметьте элементы, которые будут отображаться в Фоновом виде.

Apply settings to All References: Если вы щелкните на этой кнопке, изменения, произведенные в списке Visible Elements, будут применены ко всем Фоновым видам, используемым в проекте. В противном случае, эти изменения повлияют только на Фоновый вид текущего окна.

Размещение Фонового элемента

Пользователь выбирает точку наблюдения/вид/макет и команду Show as Trace Reference. Фоновый элемент показывается в позиции по умолчанию (в соответствии с типом содержимого активного окна и с Фоновым элементом). В некоторых случаях такой позиции по умолчанию не существует - тогда пользователь размещает Фоновый элемент вручную при помощи направляющих, отображающихся на экране.

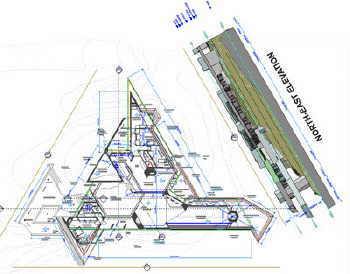

При необходимости пользователь может перемещать и поворачивать Фоновый элемент. На рисунке ниже показана точка наблюдения фасада в качестве Фонового элемента. Фоновый элемент повернут вдоль плана этажа, содержащего соответствующий маркер разреза.

Команда По размеру окна приводит к отображению в окне всех элементов как активного, так и фонового видов.

Работа с Фоновым элементом

Следующие функции доступны для Фонового элемента (так же, как было и в ArchiCAD 10):

При выводе на принтер содержимого текущего окна, Фоновый элемент выводится на печать вместе с ним.

Копирование/Вставка из Фонового вида

Нельзя выбрать отдельные элементы Фонового вида. Однако любой набор таких элементов может быть перемещен с помощью копирования/вставки в другое окно:

Если модель была изменена, а вы работаете с чертежом, не связанным с моделью, вы можете использовать тот же способ: установите модель в качестве Фонового элемента, определите различия между моделью и чертежом, переключите Фоновый элемент в Активный, скопируйте измененные части, переключите обратно Активный элемент в Фоновый, и вставьте эти части в чертеж.

Замечание: если вы вставляете 3D-конструктивный элемент в окно чертежного типа, то при вставке он "распадается" на 2D-элементы.

Обновление Фонового элемента

Используйте команду Rebuild Reference (из панели Trace and Reference или из списка команд Trace Reference), для отображения любых изменений в виде, являющемся источником Фонового элемента.

Фоновый элемент будет обновляться автоматически в результате определенных действий пользователя, таких как переход в другое окно и панорамирование внутри окна. Однако при редактировании модельного вида Фоновый элемент не обновляется автоматически, вы должны использовать кнопку Rebuild Reference.

Замечание:

Если источником Фонового элемента послужил разрез/фасад с ручным перестроением модели, то Фоновый элемент изменится только при ручном обновлении соответствующего разреза/фасада. Сходным образом Фоновые элементы, содержащие чертежи, обновляемые вручную, будут изменяться при обновлении чертежей.

Даже если источником Фонового элемента являлся разрез/фасад со статусом автоматического обновления модели, возможна ситуация, что изменения в текущем окне не отобразятся в Фоновом элементе. Последующее панорамирование окна или перемещение в нем также не повлияет на обновление Фонового элемента. Причина в том, что для того чтобы не замедлять работу программы, был снят флажок у опции Непрерывно обновлять виды автоматически создаваемой модели разрезов/фасадов (Параметры>Рабочая среда проекта>Разное). При необходимости используйте кнопку Rebuild Reference.

Если Фоновый элемент содержит автоматически обновляемый чертеж, то - чтобы работа программы не замедлилась - такой Фоновый элемент не будет непрерывно обновляться. При необходимости используйте кнопку Rebuild Reference.
