Технология SLA. Системы SLA-5000/SLA-7000. Компания 3D Systems

Все, кто впервые сталкивается с понятием Rapid Prototyping - RP, сразу знакомятся с технологией SLA. Исторически эта первая технология быстрого прототипирования и существует целый ряд компаний развивающих это направление. Родоначальником и лидером на ранке SLA систем, является компания 3D Systems (США).

Описание технологии и оборудования

Процесс построения моделей осуществляется путем полимеризации (т.е. затвердевания) жидкого фотополимерного материала под действие лазера. А именно в бочку, заполненную фотополимерным материалом, опускается столешница, на которой строится модель. Лазер очерчивает контуры модели согласно алгоритму конкретного слоя. Затем столешница опускается в бочку и создаётся новый слой. Процесс повторяется до полного изготовления детали.


Преимущества

При необходимости изготавливать крупногабаритные изделия на рынке представлены SLA установки с большой камерой построения.

Недостатки

Поскольку технология SLA исторически была первой, то с этим связаны присущие ей недостатки. Прежде всего, это громоздкость базовой системы и сопутствующего дополнительного оборудования. Вся система занимает довольно большую площадь, требует дополнительных условий эксплуатации, как-то вентиляция. Система довольно сложна в использовании и требует квалифицированного персонала.

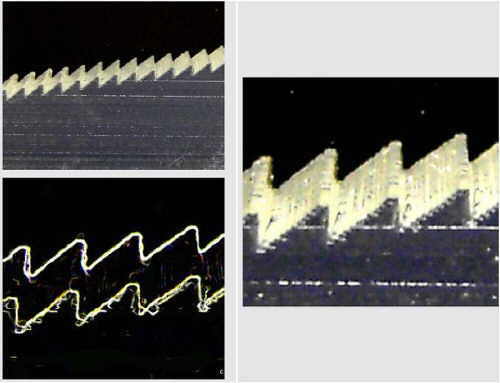

Толщина слоя построения составляет 50 микрон, что на сегодняшний день уже недостаточно. После построения необходим трудоёмкий и длительный процесс послепечатной обработки. Модели помещают в дополнительную ультрафиолетовую камеру (комплектуется как опция) для придания более твёрдой структуры. Перед использованием моделей в качестве мастер-моделей необходима дополнительная мех обработка: шпаклёвка и шлифовка. Со временем модели "краснеют" под действием солнечного света и теряют геометрию.

Сервис

Поскольку на территории Украины нет официального дистрибьютора 3D Systems, говорить о каком-либо сервисе сложно. При выходе из строя отдельных частей/модулей системы это, при высокой стоимости системы в целом, обойдётся в "круглую" сумму при каждом дне простоя.

Стоимость оборудования

С учётом транспортных расходов, всех таможенных пошлин и налогов в Украине стоимость базовой системы будет составлять 750.000 $ - 800.000 $. Если учитывать, так называемый, environment - дополнительное обеспечение необходимое для нормальной работы системы, то в сумме комплекс может потянуть на 1.000.000 $ Основная дорогостоящая составляющая системы - лазер - имеет определённый ресурс работы и со временем требует замены.

Расходные материалы

Существует довольно большое количество видов различных фотополимеров, применяемых в SLA-установках. Компания 3D Systems не является разработчиком и производителем расходных материалов для своих систем - этим занимается одна крупная бельгийская компания. Эта же компания обладает патентами и правом продавать свои разработки другим компаниям. Более того в России довольно давно и успешно работают над фотополимерными материалами, в следствии чего бытует мнение, что для SLA-установок расходные материалы есть в "свободной продаже".


Преимущества

Большое семейство различных материалов обладающих различными характеристиками.

Недостатки

Разные SLA-установки поддерживают различные материалы, так скажем материалы, используемые в SLA-5000, нельзя использовать в SLA-7000!!!!

В качестве материала поддержки используется тот же тип, что и материал построения. Материал поддержки - это отходы, которые обходятся в ту же стоимость, что и материал построения моделей.

Стоимость расходных материалов

Материал поставляется канистрами минимум по 10 кг. Стоимость 1 кг в зависимости от типа материала составляет 230 $ - 300 $. Для того чтоб начать процесс построения, как видно из технологии, бочка SLA-установки должна быть полностью заполнена жидким фотополимером. Это значит, что в зависимости от объёма бочки на первоначальном этапе необходимо вложить от 20.000 $ до 60.000 $
