Технология PolyJet. Системы семейства Eden. Компания Objet Geometries

Компания Objet Geometries (Израиль) появилась на рынке RP с технологией PolyJet - основным конкурентом SLA сравнительно недавно. Первая система Eden330 была запущена в середине 2003 года и на данный момент уже снята с производства. На сегодняшний момент по всему миру установлено долее 1000 систем Objet. Темпы развития систем 3D печати Eden и расходных материалов FullCure наиболее прогрессивные. Доказательством тому является награда, которую Objet получил за систему Connex500, как наиболее инновационный продукт крупнейшей выставки EuroMold (Германия, декабрь 2007). Впервые "аналог голливудского оскара" заработала компания, работающая в сфере RP&M. Компании, которые ориентированы на будущее отдают предпочтение Objet.

Описание технологии и оборудования

Процесс печати заключается в следующем. На плоскость построения согласно программному алгоритму наносится жидкий фотополимер блоком печатающих головкой. Блок состоит из 8 головок - это 768 сопел малого диаметра и 16 млн.(!!!) капель в минуту. На печатающей головке размещены две ультрафиолетовые (УФ) лампы, которые заменяют лазер в SLA-установках. После нанесения фотополимер полимеризуется под воздействие УФ света. Этим завершается построения одного слоя. Далее плоскость построения опускается на очень малый уровень и головки наносит следующий слой.

На данный момент существуют две платформы оборудования: Eden и Connex. Eden поддерживает технологию построения моделей PolyJet, Connex - технологию PolyJet Matrix. (Connex - это уникальное оборудование, уникальные возможности - а значит, и тема отдельной статьи). Отметим общие особенности систем.


Преимущества

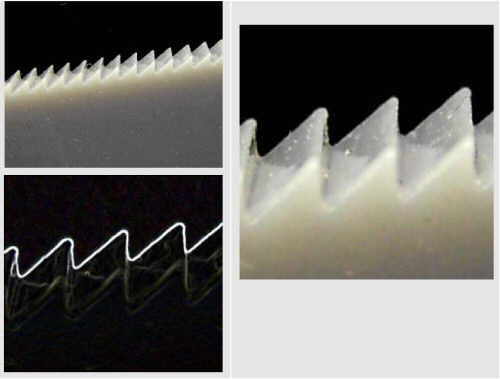

Малая толщина слоя в 16 микрон удовлетворяет даже ювелиров, которые имеют повышенные требования к детализации моделей. Как следствие малой толщины - гладкость криволинейных поверхностей. Высокое разрешение печати 600 х 600 dpi. Точность изготовления моделей до 0,1 мм. Возможность изготавливать вертикальные перегородки с толщиной до 0.4 мм. Хотя производителем заявляются 0,6 мм. Очень высокая скорость изготовления моделей. Процесс печати дольше, чем у принтеров ZCorp, но с учетом процесса послепечатающей обработки весь цикл получения качественной готовой модели значительно короче, чем у существующих конкурентов.

Оборудование занимает мало место. Легкий, понятный и чистый процесс работы. Эксплуатация и сервисной обслуживание не требует высококвалифицированного персонала. Сервис. Официальным дистрибьютором Objet в Украина является компания БИБУС Украина, которая осуществляет инсталляционные, пуско-наладочные работы, гарантийное и послегарантийное обслуживание сертифицированными инженерами.

Недостатки

Объективно отсутствуют!

Стоимость оборудования

Стоимость принтера Objet для конечного пользователя зависит от выбранной модели и составляет от 67 000 € (для Eden250) и до 300 000 € (для Connex500). В стоимость уже входят таможенная очистка, доставка к клиенту, инсталляция, обучение и гарантия на 1 год. При более качественном изготовлении моделей Objet в 4-5 раз дешевле по сравнению с SLA.

РАСХОДНЫЕ МАТЕРИАЛЫ

Разработчиком и производителем материалов FullCure является компания Objet. Существует 3 типа материалов: жесткие, резиноподобные, а-ля полипропилен. Все профессиональные системы (кроме офисных Eden250/Eden260) поддерживают всю линейку расходных материалов. Более того Connex с технологией PolyJet Matrix позволяет создавать новые композитные материалы, с разными физико-механическими свойствами "на лету"! При этом используются уже существующий ассортимент расходников FullCure.

Преимущества

Широкая линейка расходных материалов. Среди жестких материалов существуют прозрачные, полупрозрачные материалы для отображения внутренних поверхностей и сборок. Экономный режим расхода материалов, благодаря новому модулю Optimax, в котором заложен специальный алгоритм построения моделей.

Наличие линейки резиноподобных материалов, что востребовано рынком, но нет у конкурентов. Единственный тип материала поддержки, который используется со всеми материалами построения, легко смывается проточной водой.

Все материалы прошли медицинские испытания и имеют сертификаты, свидетельствующие о их безопасном использовании.

Поставка расходных материалов осуществляется со склада в Киеве.

Недостатки

Отсутствуют!

Стоимость расходных материалов

Материал поставляется картриджами по 2 кг (для офисных систем Eden250/Eden260) и по 3,6 кг. Стоимость 1 кг в зависимости от типа материала составляет 230-280 € При этом материал поддержки в 2 раза дешевле 115 € за 1 кг., напомним, что в SLA используется материал поддержки того же типа (и в ту же цену!!) что и материал построения, что экономически нецелесообразно.
