Технология DLP. Системы семейства Perfactory. Компания Envisiontec

Envisiontec (Германия) - компания, которая пытается выжать максимум из откровенно неудачной технологии Digital Light Processing (DLP).

Описание технологии и оборудования.

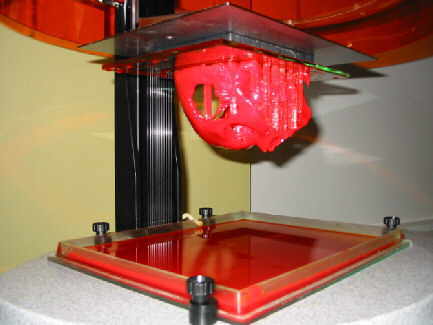

Особенностью технология заключается в том, что столешница на которой строится модель поднимается вверх а не опускается в бочку. Полимеризация материала осуществляется послойно засветкой УФ прожектора через фотошаблон, который соответствует тому или иному слою.

С самого начала технология имеет очень ограниченное применение и, рассчитана на дантистов и ювелиров. Хотя при толщине слоя 30 микрон этого всё таки недостаточно.

Преимущества

Малые габариты установки. Высокая скорость печати. За счёт того что при построении модель не опускается в ванну с фотополимером (как в SLA), это ускоряет сушку и снижает риски деформации геометрии (нет необходимости в дополнительной камере для сушки моделей).

Недостатки

Разрешение системы определяется двумя параметрами: разрешением графической матрицы (XGA - eXtended Graphics Array) - совокупность зеркал по оси Х 1024 и по оси Y - 768; и размером вокселя (объемного элемента). Другими словами в этой технологии количество пикселей постоянно, и его размер определяется размером модели. Чем больше плоскость построения (модели), тем больше размер вокселя и хуже качество модели. Эта технология только для малых деталей - отсюда малая плоскость построения и ограниченное применение.

Очень длительный и сложный процесс очистки моделей от поддержки.

Трудоемкий процесс эксплуатации: перед каждым процессом печати необходимо производить калибровку системы зеркал. Необходим квалифицированный обслуживающий персонал и аккуратное обращение, чтоб не сбить и не поцарапать зеркала. Отсутствие сервиса.

Знаю, по крайней мере, две компании, которые имели отрицательный опыт с Envisiontec. Одна ювелирная итальянская - система просто напросто загорелась; другая, тоже ювелирная украинская - недавно продали из-за низкого качества моделей.

Стоимость оборудования

Для Украины стоимость может составлять порядка 40 000 €

Расходные материалы

DLP использует фотополимерный материал, как и в предыдущих системах трехмерной печати по технологиям SLA, PolyJet. Производителем и поставщиком материалов является сама компания Envisiontec

Преимущества

Насчитывает линейку из 6 материалов разного назначения.

Недостатки.

Отсутствие резиноподобных и прочных ABS-подобных материалов.

Стоимость расходных материалов.

Поскольку технология не рассчитана на средние и крупные модели стоимость расходников установлена довольно высокая, более 300 €
