Обновление шаблонов, вывод на принтер и плоттер в Archicad

Всякий раз, когда Вы сохраняете файл в формате PlotMaker из ArchiCAD и размещаете его в шаблон PlotMaker, создается горячая связь. Это позволяет Вам автоматически обновлять ваш чертеж в PlotMaker из ArchiCAD.

Что будет изучено:

• Назначение связаных чертежей
• Обновление связаных чертежей в Archicad
  • Команда Save Special
• Вывод на плоттер и принтер из ArchiCAD
• Вывод на плоттер и принтер из PlotMaker

При изучении будем использовать чертеж, с которым мы работали в предыдущем разделе.

Общая информация

Всякий раз, когда Вы сохраняете файл в формате PlotMaker из ArchiCAD и размещаете его в шаблон PlotMake с помощью команды Add Drawing… , создается прямая связь между сохраненным файлом и шаблоном.

Горячие ссылки помогут далее улучшить эту связь и дают вам возможность модифицировать несколько файлов одновременно.

1. Связанные чертежи: Когда выбираете Save Special/Hotlinked Drawings, ArchiCAD приготавливает и отображает список файлов, сохраненных в формате PlotMaker из поэтажного плана или окна Сечения/Перспективы текущего проекта, которые содержат имена и расположения файлов, а так же как имена комбинаций уровней, которые были активны в момент сохранения.

• Осуществление изменений: чтобы понять как работают горячие ссылки, прежде всего сделаем изменения в модели ArchiCAD нашего проекта или в файле Step-34.pln.

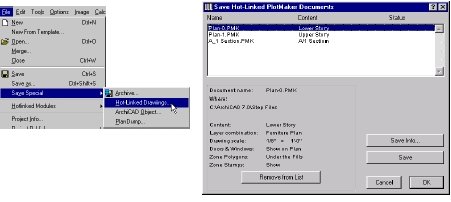

• Обновление связанных PlotMaker чертежных файлов: теперь, когда мы осуществили изменения в нашем проекте ArchiCAD, перейдем в File/Save Special и выберем Hotlinked Drawings.



  Теперь кликните на Save As чтобы обновить горячие ссылки.




• Перейдем в PlotMaker: когда вы откроете файл шаблона в PlotMaker, вы увидите обновленные чертежи. Если файл шаблона PlotMaker в настоящий момент и вы не видите изменений в чертеже, просто перейдите в меню Display и выберите Rebuild.

2. Вывод на плоттер и принтер: И ArchiCAD и PlotMaker обладают возможностью вывода чертежей на печать. Печать из ArchiCAD в общем используется для выполнения быстрых проверочных печатей, в то время как вывод на печать из PlotMaker используется для печати завершенных чертежей со штампом, различных отмасштабированных чертежей и информации о проекте.

• Осуществление печати из ArchiCAD: чтобы осуществить печать из ArchiCAD, прежде всего установите принтер или плоттер, как это описано в файле справки ArchiCAD. После установки просто перейдем в меню File и выберем Print... или or Plot



  Как в диалоге Print, так и в диалоге Plot, вы можете изменить масштаб финального вывода, установить цвет вывода и другие параметры. Простой клик на кнопке Print или Plot и ArchiCAD начнет обработку печати.




• Осуществление печати из PlotMaker: Осуществление печати в PlotMaker очень подобно описанному выше. Единственным отличием является то, что отсутствует параметр масштабирования в диалогах Print и Plot. Это потому, что в PlotMaker вы печатаете набор листов, размер которых вы определяет тогда, когда добавляете чертеж в шаблон PlotMaker.
