Шаблоны PlotMaker в Archicad

Этот раздел демонстрирует, как создавать новый шаблон для ваших PlotMaker-чертежей, как создавать блок заголовка, как добавлять чертежи PlotMaker, масштабировать или изменять размер чертежей.

Что будет изучено:

PlotMaker представляет собой отдельное от ArchiCAD приложение. Перейдем в папку ArchiCAD 70 в меню "Пуск" и кликом по соответствующему ярлыку активизируем PlotMaker. После того как PlotMaker откроется, кликнем OK на первом отобразившемся экране. Перейдем в меню File и выберем New and reset чтобы создать файл с установками по умолчанию.

Общая информация

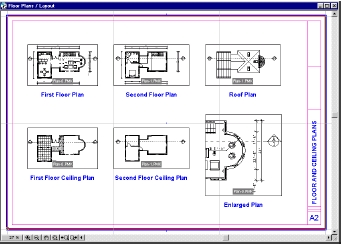

1. Окно шаблона (Layout Window)): чертежи загружаются в PlotMaker как отдельные элементы, которые размещаются в окне шаблона. Шаблон является визуальным представлением чертежных листов которое используется для вашего окончательного результата. Шаблон подобен листу бумаги, на котором мы конфигурируем наш печатный результат. После размещения чертежи отображаются на шаблоне как монохромные растровые рисунки с девятью горячими точками, расположенными по граням и в центре.

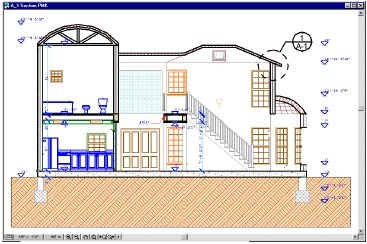

2. Окно чертежа (Drawing Window): Окно чертежа обеспечивает среду, где отдельные чертежи PlotMaker становятся доступными для редактирования их конструкционных элементов. Отдельные линии, текст, и другие конструкционные элементы чертежа могут быть редактируемы в окне чертежа.

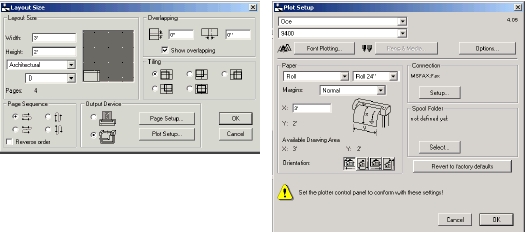

1. Создание нового шаблона: Когда открывается, PlotMaker отображает диалог Layout Size (размер шаблона). Этот диалог устанавливает размер листа для нового шаблона. Установим размер шаблона в Architectural D. Кнопкой Page Setup сконфигурируем принтер, а если у вас есть плоттер, то сконфигурируем и его кнопкой Plot Setup. Когда закончите, кликните на OK. Перед тем как продолжим, сохраним наш файл как Site Plan-0 в каталог шаблонов проекта.

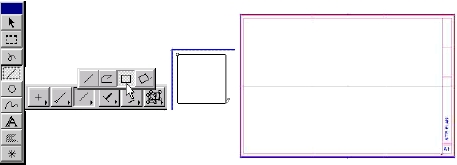

2. Создание блока заголовка: перед размещением чертежей в PlotMaker, вам необходимо добавить заголовок. Чертежные инструменты в PlotMaker подобны таковым в ArchiCAD. Выберем инструмент Line в панели инструментов и параметр "прямоугольная (rectangle) геометрия" в окне координат. Теперь начертим границы блока заголовка.

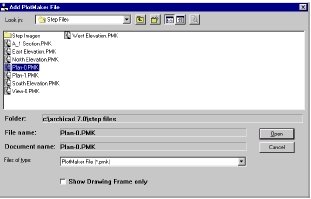

3. Добавления в шаблон: теперь мы готовы к добавлению чертежей в PlotMaker. Перейдем в меню File и выберем Add Drawing. Выберем файл PlotMaker, содержащий верхний этаж (Plan-1.pmk), который мы создали в предыдущей главе. Разместим чертеж в нашем шаблоне.

4. Добавление остальных чертежей в PlotMaker: Повторим действие, указанное в пункте 3 для остальных шаблонов планов, перспектив и сечений.

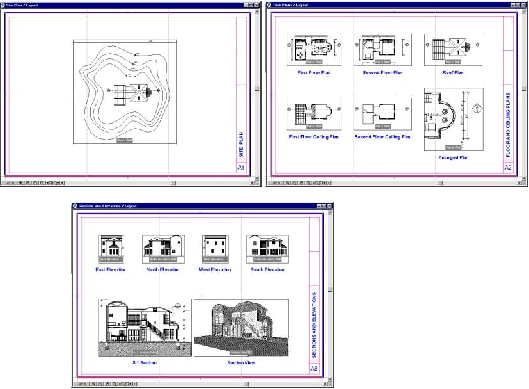

Замечание: вы можете включать и выключать уровни в зависимости от ваших потребностей. Вы также можете проверить шаблоны в файлах с именами Site Plan.lay, Floor Plans.lay и Sections and Elevations.lay.

5. Установка параметров чертежа для увеличенного плана: PlotMaker позволяет вам отдельно установить размер каждого чертежа. Чтобы увеличить часть чертежного плана, выберем размещенный чертеж и активизируем команду Drawing Settings в меню Edit. Выберем масштаб из списка, или создадим нестандартный. Вы можете также модифицировать выбранный чертеж графически, растягивая его по диагонали, удерживая клавишу Shift.

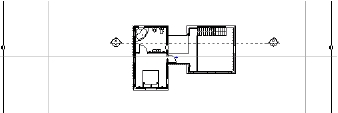

6. Изменение вида чертежа: Изменяя окно чертежа мы можем настроить вид чертежа. Чтобы отобразить часть чертежа плана, выберем рамку чертежа и переместим курсор над одной из выбранных горячих точек чертежа. Кликнем и удержим мышь над одной из горячих точек. Теперь переместим мышь. Эта техника позволяет изменять рамку чертежа в сторону увеличения или уменьшения независимо по всем четырем сторонам. Кликнем, когда желательный результат достигнут. Данное действие не оказывает эффекта на масштаб чертежа.

Чертеж так же можно перемещать внутри рамки. Выберем чертеж, кликнем и удержим мышь где-нибудь внутри рамки. Теперь переместим мышь дл тех пор пока необходимая нам часть чертежа не отобразится в рамке. Кликнем еще раз, когда завершим перемещение.
