Освещение в Archicad

В этом разделе используется команда Create Sun Study... для создания серии нормальных или фотовизуализированных 3D-изображений, определенных текущими параметрами 3D-проекции, текущим 3D Window или параметрами фортовизуализации соответственно, и параметрами положения солнца, определенными в диалоговом окне Create Sun Study, подобном команде Create Fly-Through.

Что будет изучено

• Параметры солнца
• Установка вида из камеры в Archicad
• Создание освещения в Archicad
• Параметры сжатия
• Параметры источника
• Параметры камеры в Archicad

Откройте файл Step-28.pln, который можно загрузить здесь.

1. Установка освещения в Archicad: ArchiCAD позволяет вам генерировать серии нормальных или фотовизуализированных 3D-изображений, определенных текущими параметрами 3D-проекции, текущим 3D Window или параметрами фортовизуализации соответственно, и параметрами положения солнца, определенными в диалоговом окне Create Sun Study. Эти сгенерированные изображения подражают эффекту солнца и результирующих теней в определенный период времени на моделируемом строении.

• Установка камеры в Archicad: выберите комбинацию уровней для 3D-модели. Откроем инструмент Camera в панели инструментов, выберем закладку Camera и введем информацию о камере и параметры солнца как показано.




• Размещение камеры на плане в Archicad: разместим камеру как показано на поэтажном плане. Для более подробной информации о размещении камеры просмотрим предварительно Step-27.pln. После размещения, выберем инструмент "стрелка" и выберем размещенную камеру курсором как показано:

2. Установка PhotoRender Settings (параметров фотовизуализации) в Archicad: перед тем как мы создадим освещение , перейдем в меню Image Menu и установим PhotoRender Settings для финальной визуализации.

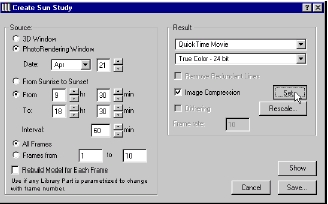

3. Создание освещения в Archicad: Перейдем в меню Image и выберем Create Sun Study.

• " Source: Этот параметр позволяет вам переключатся между 3D Window или окном PhotoRendering как источником визуализации и определять дату и время для освещения. Вы можете определить конкретный день года для определенного географического расположения в верхней левой части диалогового окна. Используйте всплывающее меню для выбора месяца и дня в текстовом окне или всплывающую кнопку для смещения вверх или вниз. Также можно использовать слайдер в среднем левом разделе диалогового окна, чтобы установить полное освещение от рассвета до заката для выбранного дня или указать часть дня.

• Result: это параметр устанавливает число цветов для анимации и сжатие изображения. Graphisoft рекомендует использовать метод сжатия Cinepak. Это лучше для качества изображения, но занимает больше времени при расчете.

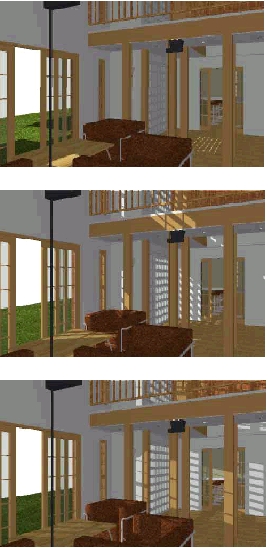

• " Укажем путь для сохранения, и когда ArchiCAD завершит процесс, откроем файл освещения (в том месте где мы его сохранили).
