Виртуальная реальность в Archicad

В этой главе описано как создавать движение по объекту или сцене используя преимущества технологии виртуальной реальности. Для объекта виртуальной реальности вы определяете сферический путь для камеры и навигацию по этой сфере.

Для сцены виртуальной реальности (далее VR) вы создаете навигативную панорамную сцену. Вы определяете одну или серию цилиндрических панорам для просмотра. Это позволяет вам находится в определенной точке и осуществить поворот на 360 градусов чтобы осмотреть пространство вашей модели.

• Что будет изучено.
• Инструмент VR-объектов в Archicad
• Инструмент VR-сцены в Archicad
• Размещение VR-объектов или Сцены в Archicad
• Создание VR-клипа в Archicad
• Параметры VR в Archicad
• Сжатие

Откроем файл Step-25.pln, который можно загрузить здесь.

1. Объект виртуальной реальности в Archicad: ArchiCAD позволяет вам создавать негативные объекты используя выгоды технологии виртуальной реальности. Вы определяет сферический путь для камеры в который сферическая или часть сферической области просмотра может быть произвольно позиционирована и управляться. Управляемый объект может быть просмотрен в QuickTime VR MoviePlayer.

• Определение VR-объектов в Archicad: Выберите комбинацию уровней для 3D-модели.Откроем инструмент Camera в панели инструментов, выберем закладку VR Object и введем информацию об объекте как показано ниже. Введем радиус равным 50' и центр Z равным 5'. Остальные параметры оставим как они были по умолчанию.




• Размещение VR-объекта в Archicad: Кликнем на поэтажном плане чтобы определить центр VR-объекта, который будет показан как начальное направление просмотра, и как перспектива просмотра. Дополнительные клики на поэтажном плане не будут создавать новые камеры; вы можете иметь одновременно только одну активную камеру.




• Конфигурация параметров визуализации в Archicad: Откроем Photorendering Settings или 3D Window Settings из меню Image и установим эффекты и параметры, в зависимости от выбранного вами источника.


• Создание VR-объекта в Archicad: Выберем Create VR Object из меню Image. Далее выберем по желанию:

  - Source (источник): 3D Window или Photorendering Window

  - Result (результат): Выберем 32 бита для VR-объекта и Image compression (сжатие изображения).

  (Image Compression поддерживается только с помощью QTVR 2.0 ) Graphisoft рекомендует использовать Cinepak-сжатие.

  Замечание: Вы должны иметь соответственно QuickTime VR-расширение, правильно установленное на вашем компьютере чтобы воспользоваться этой возможностью.



  Чем лучше качество изображения, тем больше времени требуется на обработку. Сохранитесь, и когда ArchiCAD завершит процесс, откройте файл VR-объекта. Чтобы открыть VR-объект, перейдите в расположение, которое вы выбрали, чтобы сохранить файл VR-объекта и двойным кликом откройте файл.

2. VR-сцена в Archicad: ArchiCAD позволяет вам создавать навигативные панорамируемые сцены используя технологию виртуальной реальности. Вы определяете одну или серию цилиндрических панорам, которые можно просмотреть в просмотровщике виртуальной реальности.

• Установка VR-сцены в Archicad: Выберите комбинацию уровней для 3D-модели. Откройте инструмент Camera в панели инструментов, выберите закладку VR-сцены и введите информацию об объекте как показано ниже.

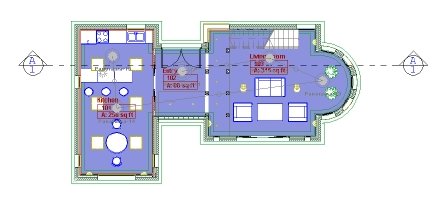

• Размещение узлов VR-сцены в Archicad: кликните на поэтажном плане, чтобы установить центр VR-камеры.

  - Panorama 1: первый клик размещает камеру, а второй - направление просмотра.

  - Additional Panoramas (дополнительные панорамы): Один клик

  - Connecting Panoramas (связывание панорам): Кликните на центре камеры чтобы привязатся к ней и кликните еще раз чтобы разместить камеру, или (инструмент Camera должен быть активным) начертите линию между центральными узлами не связанных камер.


• Конфигурирование параметров фоторендеринга: откройте Photorendering Settings чтобы установить эффекты и параметры.
• Создание VR-сцены в Archicad: выберите Create VR Scene в меню Image. Сначала выберите какой тип VR-сцены будем визуализировать. ArchiCAD предлагает три типа:

  - VR Scene - сохраняет все панорамы, определенные на плане и включает управляющий файл для навигации между панорамами.

  - Panoramas - сохраняет только индивидуальные панорамы и не включает управляющий файл.

  - Pictures - Сохраняет изображения панорам для редактирования.
• Выбор VR-сцены в Archicad. Далее введем размер конечного визуализируемого изображения VR-сцены. Параметры его измеряются в пикселях. Image Height и Image Length указываю та визуализируемый размер в то время как параметры для Window Size in VR Player указывают размер окна просмотра виртуальной реальности. View Cone - угол просмотра камеры, и Initial View - угол с которого камера начинает просмотр.



  Наконец, выберем Millions of Colors для VR-объекта и Image Compression.

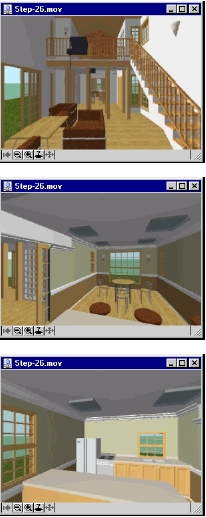

  Сохраним, и когда ArchiCAD закончит обработку, откроем файл VR-сцены.
