В этой главе рассказывается, как создавать трехмерные сечения, виды сверху или виды определенных областей вашей модели.
Что будет изученоОбщая информация:
3D Cutting Planes: Выберем команду 3D Cutting Planes… , отобразится диалоговое окно 3D Section. Используя 3D-сечения, вы можете получить обычные перекрестные секции или специальные секции, чтобы визуализировать проект новыми способами.
3D Cutaway: 3D Cutaway представляет собой один из режимов отображения изображения в ArchiCAD. Если он активный, то разрезы, определенные в диалоговом окне 3D Cutting Planes назначаются модели при каждой ее перегенерации.
Замечание: 3-х мерные секущие планы могут быть определены и сечение может быть выполнено только когда окно 3D Window активно.

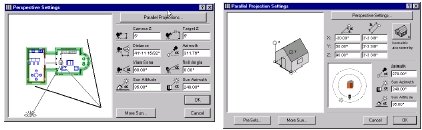

1. Создание 3D-проекции в Archicad: Выберем комбинацию уровней для 3D-модели. Откроем диалоговое окно 3D Projection Settings в меню Image. Создадим перспективную или параллельную проекцию.
2. 3D Cutting Planes (секущие планы) в Archicad: три основных ортогональных представления вашего здания (спереди, сбоку и сверху), отображаемые в диалоговом окне 3D Section. Эта команда не доступна если 3D Window закрыто или пусто.
3. 3D Cutaway в Archicad: Чтобы активировать 3D Cutaway, выберите его элемент в меню Image. Метка возле имени команды указывает активна ли команда. Чтобы деактивировать 3D Cutaway, выберем команду еще раз и метка пропадет.

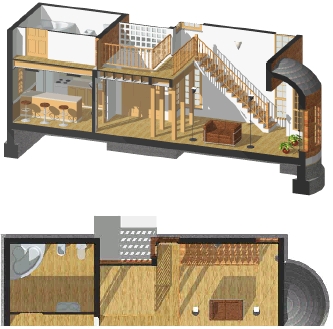

4. Просмотр 3D Cutaway из других видов в Archicad: Создадим параллельную или перспективную проекцию. Активируем команду 3D Cutaway.
5. Очистка всех секущих планов в Archicad: Если вы хотите удалить все секущие планы, кликните на кнопке Clear All Cutting Planes, затем выберите Rebuild, и в завершении выберите команду 3D Cutting Planes.
