Создание библиотечных деталей в Archicad
В этом разделе мы изучим, как создавать собственные 2D и 3D библиотечные детали
а так же как их сохранять.
Что будет изучено:
- Создание двумерных библиотечных деталей в Archicad
- Создание трехмерных библиотечных деталей в Archicad
- Окно Library Part в Archicad
- Окно 2D Symbol в Archicad
- Вид в 3D-окне в Archicad
- Сохранение библиотечных деталей в Archicad
Откройте новый документ ArchiCAD с установками по умолчанию. Чтобы сделать это нажмите кнопку Alt, затем перейдите в меню File выберите New and reset. Сохраним новый документ под именем Creating Objects.
Библиотечные детали в Archicad: двери, окна, объекты, лампы и зоны - это библиотечные детали, определяемые двумерным символом при отображение в проекте, двумерным описанием, которое определяет этот символ, и трехмерным описанием, которое определяет трехмерную модель этого элемента. Кроме этого вы можете присоединять технические данные к этому элементу, которые подойдут обрабатываться командой List Components.
- Создание двумерных объектов в Archicad: Начертим в созданном файле окружность и две линии как показано на рисунке
ниже (как вы можете догадаться - это представление электрического символа).

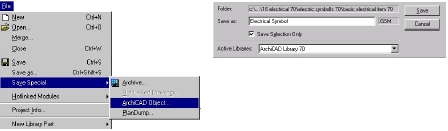

Выберем все элементы нашего электрического символа и затем в пункте Save Special (в меню File) пункт
ArchiCAD Object1. КОгда отобразится диалоговое окно Save, выберем каталог в который мы желаем
сохранить новый объект, имя для новой библиотечной детали укажем Electrical Symbol и затем
кликнем на Save.
Наш электрический символ теперь представляет собой новую библиотечную деталь в нашей библиотеке. Чтобы просмотреть ее выберем инструмент работы с объектами (Object Tool) и откроем диалог параметров объекта (Object Settings).
- Создание трехмерной библиотечной детали в Archicad: начертим стол так же само как мы создавали 2D-объект. После того как этот объект будет сохранен, он будет содержать вертикальный параметр, примерный вид сбоку и трехмерный вид. Размер стола - size is 4' x 4" x 2'-6". Толщина крышки 3".
- Создание индивидуального окна в Archicad: Такие инструменты ArchiCAD как Wall и Slab Tool (инструменты создания стен и плит) могут быть использованы для создание не только стен и плит. Эти инструменты представляет собой также средства трехмерного вертикального и горизонтального черчения. В данном примере описано как используя эти инструменты создать свое индивидуальное окно.
Создадим новый документ ArchiCAD выбрав New из меню File. Далее откроем диалоговое окно Wall Settings и установим высоту и ширину стены к размерам рамы окна. Размер рамы - 1 1/2'' x 4''. Теперь начертим простое окно с размерами 5'-0" x 6'-0" и двумя поперечными планками как показано на рисунке ниже. Размер поперечин 1" x 3".
Затем откроем диалоговое окно Slab Settings и установим параметры плиты, чтобы они соответствовали размерам стекла и материалу стекла. Начертим стеклянную "плиту" внутри рамы как показано. Ширина стекла равна 1/4''.
Создадим трехмерную параллельную проекцию как вид сбоку (Side view) и переместим камеру в верхнюю
часть окна (азимут = 90).
В 3D Window, выберем File/Save as. В диалоговом окне Save выберем ArchiCAD Window file в Files of Type, укажите каталог, где вы хотите сохранить новый библиотечный объект, и имя новой детали - 'Custom Window', а затем кликните на Save. Отобразится новый диалог - Save as Library Part. Из 3D Description Format выберите Editable GDL Script. В этом случае окно потом можно будет редактировать. Ваше новое окно будет доступно с помощью инструмента создания окон (Window Tool).
