ЖГУТ-электро: проектирование электрических жгутов

Программный комплекс ЖГУТ-электро создан для современных ПК с операционной системой Windows 98/2000/XP/VISTA. Представляемая версия САПР не первая. В общем активе ПО много лет практического применения и сопровождения - в основном для жгутов контрольно-измерительной аппаратуры.

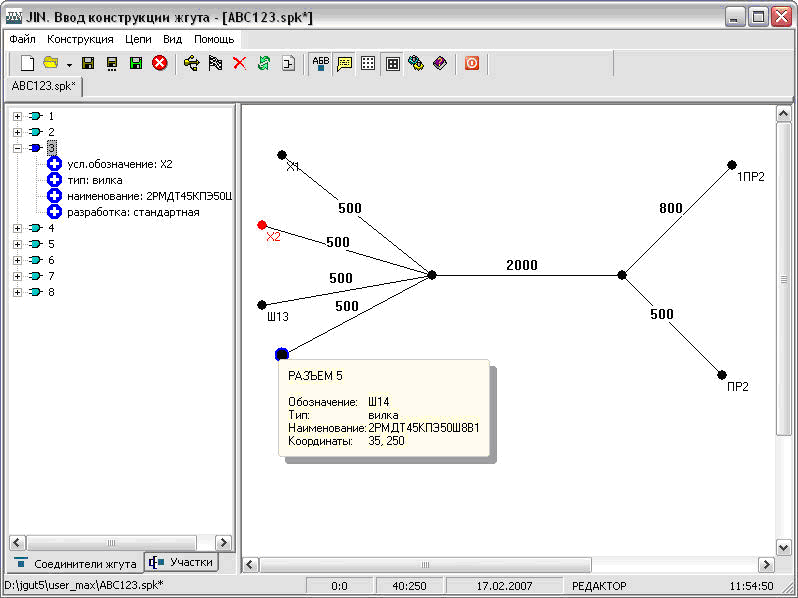

Что отличает ЖГУТ-электро от других систем автоматизированного проектирования жгутов (как правило, импортных или на их базе)? Здесь разработка жгута - основное назначение САПР. Задание на проектирование формируется средствами интерактивной графики или на языке описания жгута. Внимание уделено удобству ввода эскиза жгута и соединений, разработке полного комплекта КД на жгут согласно стандартам ЕСКД, авто-архивированию проектов. Комплект КД включает и спецификацию всех элементов заделки жгута в соединители, и схему Э3 присоединения проводов, где показаны не только соединяемые контакты, но и исполнение соединения (марка и сечение провода, скручивание проводов в группе, тип экранирования провода или группы проводов, присоединение экрана, наличие заделок проводов в точках, ложных цепей, длинных перемычек).

Раскладка жгута на сборочном чертеже выполняется на плоскости для последующего изготовления жгута на монтажном столе (плазе). Для 3D-раскладки и пространственного моделирования жгута средствами SWR-Электрика на базе SolidWorks или Autodesk Inventor Professional формируется текстовый файл применяемых проводных соединений (обратно из SWR-Электрика и AIP передаются уточненные длины проводников). Этот же формат можно использовать в качестве посредника при передаче для ЖГУТ-электро списка цепей от ECAD-систем типа Altium P-CAD/Protel.

ПО ЖГУТ-электро может работать автономно (без базовой САПР). Текстовая КД (технические требования, спецификация, таблицы проверки контактов и изоляции цепей, ведомость документов) формируется в формате MS Word. Чертежи жгута (изображение и схема соединений Э3 жгута) - в формате HPGL. При необходимости чертежи могут передаваться в смежные САПР (форматы AutoCAD DXF, P-CAD PCB и др.). Формирование КД выполняется интерактивно или в пакетном режиме.

База данных включает информацию о десятках типов отечественных разъемов с ответными частями и вариантами заделки жгутов, параметры материалов (монтажных проводов и кабелей, трубок для участков жгута и контактов хвостовиков соединителей, плетенок экранов, маркировочных бирок). Характер БД определяется адекватной защитой соединителей и материалов от электрических помех, воздействия окружающей среды и специальных факторов. Возможно пополнение БД новыми соединителями и материалами.

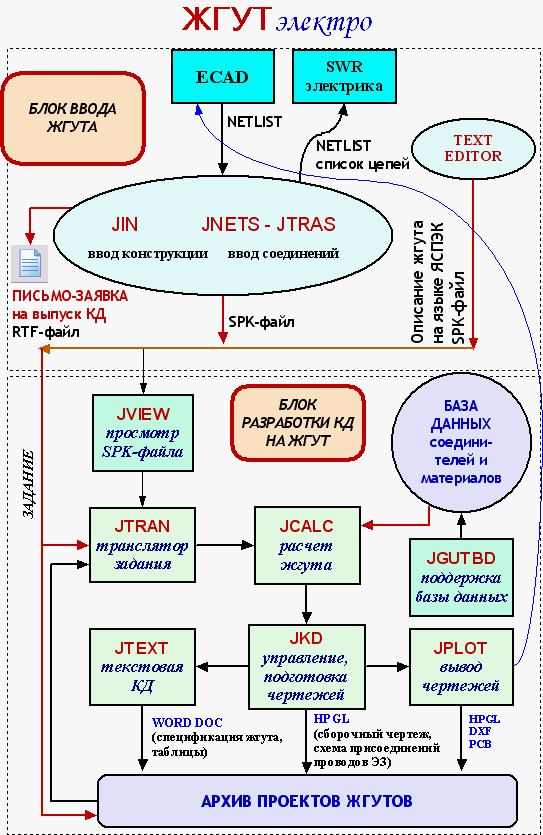

Структура комплекса программ ЖГУТ-электро
